Analogové denní spínací hodiny pro opakované spínání a vypínání spotřebičů podle nastaveného času. 12 až 230 V napětí, až 3 500 W zátěž, až 96 spínacích programů/24h, časový úsek 15 min až 24 h, spínací a rozpínací kontakt, automatický nebo manuální provoz, spínací cyklus denní, záloha, napájení AA baterií. Montáž na DIN lištu nebo na plochu nebo do otvoru.

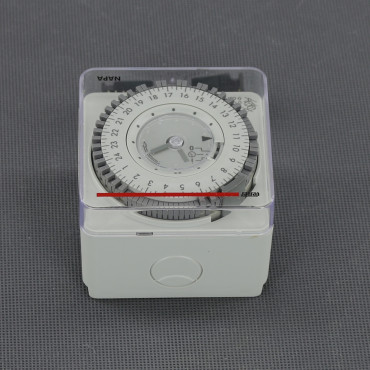

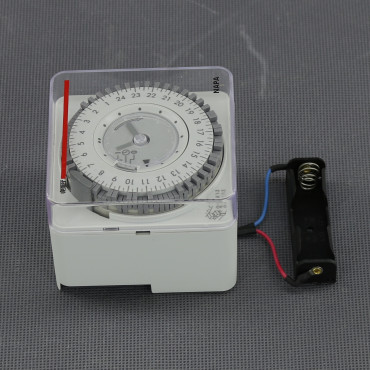

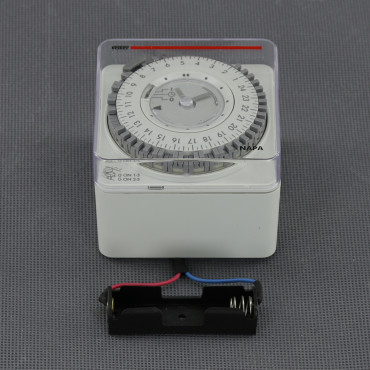

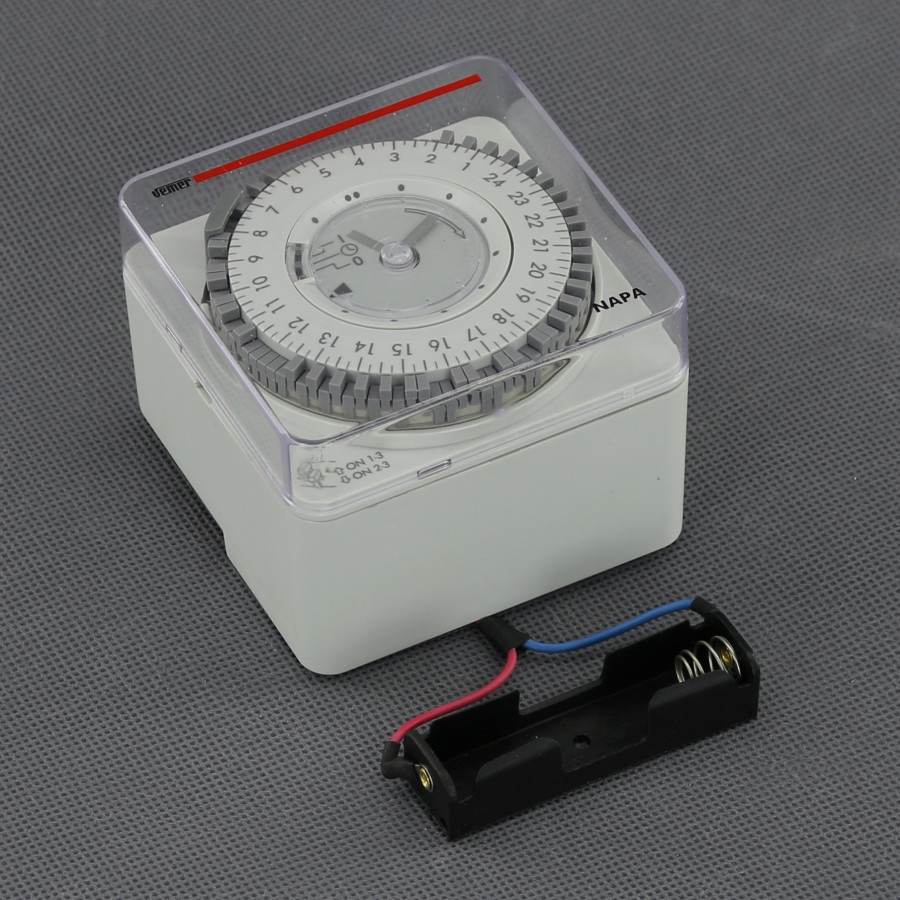

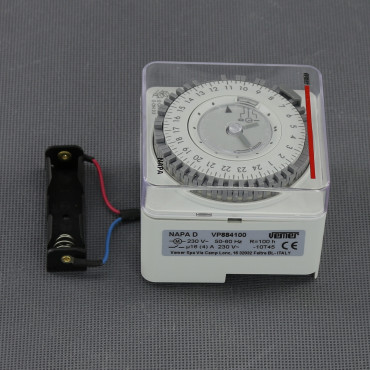

EH14, spínací hodiny 12-230 V, 3500 W, mechanické, denní
Bateriově napájený mechanický časový spínač je určený pro denní automatické řízení elektrických obvodů s různým spínaným napětím bez závislosti chodu hodin na napájení řízeného zařízení. Umožňuje nastavovat pravidelné intervaly sepnutí a rozepnutí, využívat přepínací kontakt a provozovat samotný hodinový mechanismus z nezávislé AA baterie. Lze využít pro řízení osvětlení, čerpadel, ventilátorů, topných zařízení a dalších spotřebičů v nízkonapěťových i síťových instalacích s montáží na DIN lištu, plochu nebo do otvoru.
Různá doba pro sepnutí a vypnutí nastavitelná v rozmezí 15 min až 24 h. Denní časový cyklus. Pracovní napětí 1,5 V. Zátěž (spotřebič) až 3 500 W/230 V AC, až 200 W/12 V DC. Proud až 15 A. Spínat lze i vyšší proudy, potom je potřeba zapojit do obvodu pomocné relé. Analogové zobrazení na ciferníku. Automatický nebo manuální provoz. Výstup obsahuje spínací (NO) a rozpínací (NC) kontakt, SPDT. Napájení přístroje zajišťuje AA baterie uložená v pouzdře, kabel ukončený volným koncem dlouhý 0,6 m. Záloha hodin. Připojení do svorkovnice. Montáž na DIN lištu (35 mm), na plochu, do otvoru.

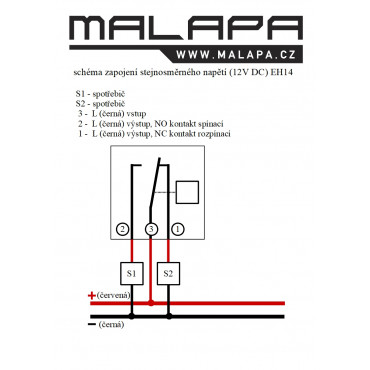

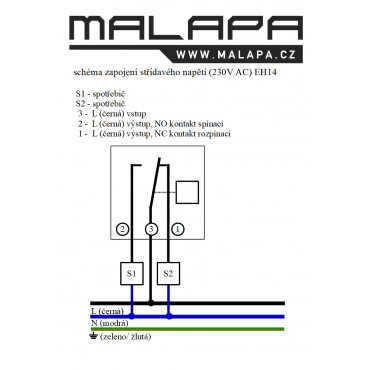

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Technické údaje EH14:
napětí - 1,5 V, 1× baterie AA v pouzdře, kabel 200 mm
kontakt - rozpínací (NC)/spínací (NO), SPDT
zátěž odporová - až 200 W/12 V DC, až 3 500/230 V AC, (15 A)
zátěž indukční - až 54 W/12 V DC, až 920 W/230 V AC, (4 A)
provoz - nahoře stále vypnuto/uprostřed automatický provoz/dole stále vypnuto
nastavitelný čas - 15 min až 24 h
cyklus spínání - denní
programy - až 96 změn/24 h
tolerance - ± 1 s/24 h
zobrazení - analogové
programování - vysunutím a zasunutím terčíků po obvodu ciferníku
záloha čas - baterie
napětí hodin - 1,5 V, AA baterie
výdrž baterie - 6 měsíců
spínací prvek - elektromechanický
připojení - svorkovnice (až 6 mm²)
montáž - DIN lišta (35 mm), na plochu, do otvoru
pracovní teplota - -10 až +50 °C
rozměry - délka 72 mm, šířka 72 mm, výška 54 mm
rozměry otvoru - délka 66 mm, šířka 66 mm
celková váha - 240 g
krytí - IP20
materiál - PVC
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
