SO134, solární systém 10 W, ostrovní, 12 V+USB+LED
Solární systém 12 V s USB a LED osvětlením určený pro napájení 12V spotřebičů, USB zařízení a LED osvětlení pomocí energie ze slunce bez připojení k elektrické síti. Umožňuje energeticky nezávislý provoz menších elektrických zařízení, nabízí PWM regulátor s LCD displejem, 12V autozásuvku, USB napájení a plynule regulovatelné LED osvětlení. Lze využít pro chaty, zahradní domky, kempování, karavany, obytné vozy, lodě i další místa, kde není dostupná elektrická přípojka.

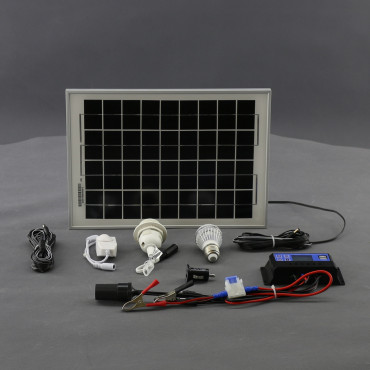

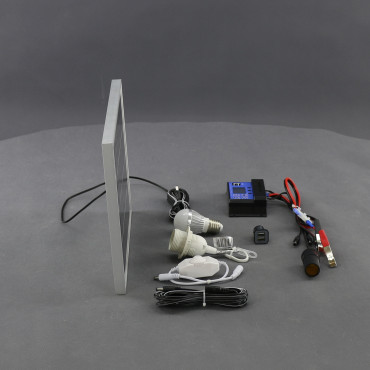

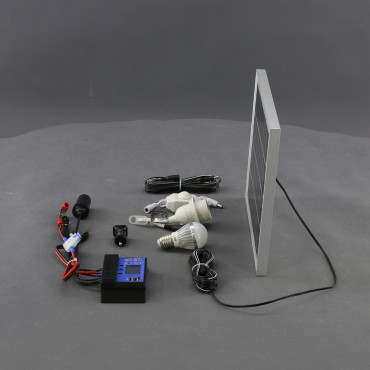

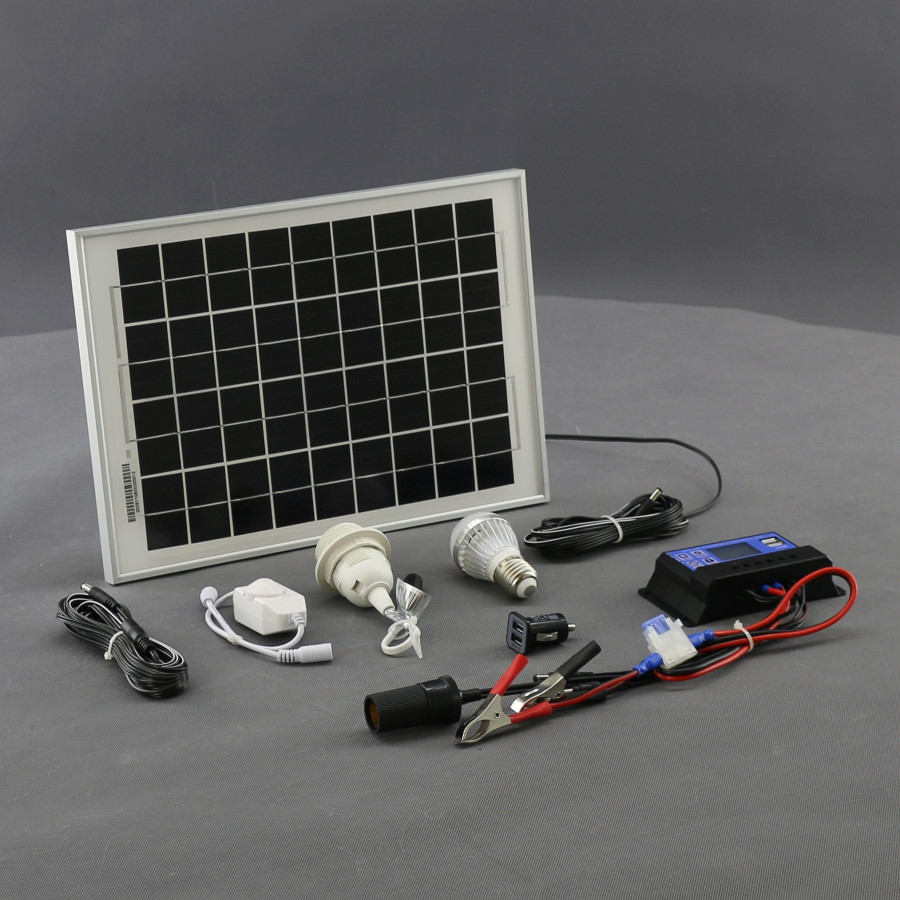

Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 10 W. Proud až 0,6 A.
Napětí systému 12 V DC.
O osvětlení se stará 1× 12 V DC LED žárovka E27 o výkonu 3 W (360 lm) včetně objímky. Regulátor na kabelu pro spínání/vypínání a plynulou regulace svitu.
Pro 12 V DC spotřebiče je instalovaná auto zásuvka (CL). Zátěž až 180 W. Proud až 15 A.
Pro 5 V DC spotřebiče je k dispozici USB adaptér do auto zásuvky (CL). Výkon až 5 W. Proud až 1 A.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování). Nabíječka 5 V DC. Pro připojení spotřebiče 2× USB zásuvka. Výkon až 15 W (3 A). Celé zařízení je chráněno pojistkou.
Solární systém je navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelové (VRLA, GEL, AGM). Pracovní napětí 12 V DC.
Kabel mezi solárním panelem a nabíječkou ukončený konektorem dlouhý 5 m. Kabel mezi nabíječkou a akumulátorem ukončený krokosvorkami dlouhý 0,3 m. Kabel k osvětlení ukončený konektory dlouhý 5 m.

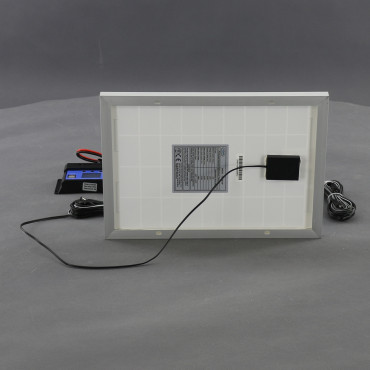

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.

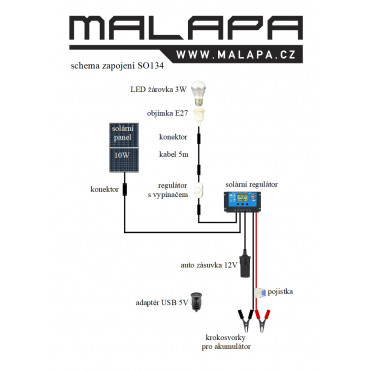

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO134:
napětí systému - 12 V DC
výkon (solární panel) - až 10 W (0,6 A)
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
výstup USB - 2× USB (funkční pouze po připojení akumulátoru), 5 V/15 W (3 A)
rozměry - délka 133 mm, šířka 70 mm, výška 33 mm
pracovní teplota - -35 až +60 °C
materiál - PVC, kov
krytí - IP20
solární panel:
počet panelů - 1×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 10 W
rozměry - délka 354 mm, šířka 251 mm, výška17 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
objímka pro žárovku:
počet objímek - 1×
montáž - do otvoru/k zavěšení
objímka svítidla - E27
vnější závit - ano
přívodní kabel ukončený konektorem - 0,1 m
LED žárovka:
počet LED žárovek - 1×
patice - E27
příkon - 3 W
počet - 6× LED dioda
světelný tok - 360 lm
životnost - 35 000 h
úhel vyzařování - 180 °
barva světla - teplá bílá
teplota chromatičnosti - 2 700 až 3 500 K
pracovní teplota - -20 až +80 °C
rozměry - ⌀ 58 mm, délka 106 mm (včetně patice)
vypínač pro osvětlení:
vypínač - zapnutí, vypnutí a plynulá změna intenzity jasu
kabel ukončený konektory - 0,15 m
zásuvka 12 V DC:
auto zásuvka - CL 12 V
zátěž - až 180 W (15 A)
zásuvka USB:
adaptér - do auto zásuvky (CL)
typ zásuvky - USB
napětí - 5 V DC
výkon - až 5 W (1 A)
ochrana - proti zkratu a přetížení
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
kabeláž:
1× kabel mezi solárním panelem a solárním regulátorem ukončený konektorem- 5 m
1× kabel mezi solárním regulátorem a osvětlením ukončený konektory - 5 m
1× kabel mezi solárním regulátorem a akumulátorem ukončený krokosvorkami - c0,3 m
celková váha - 1 680 g
RoHS
