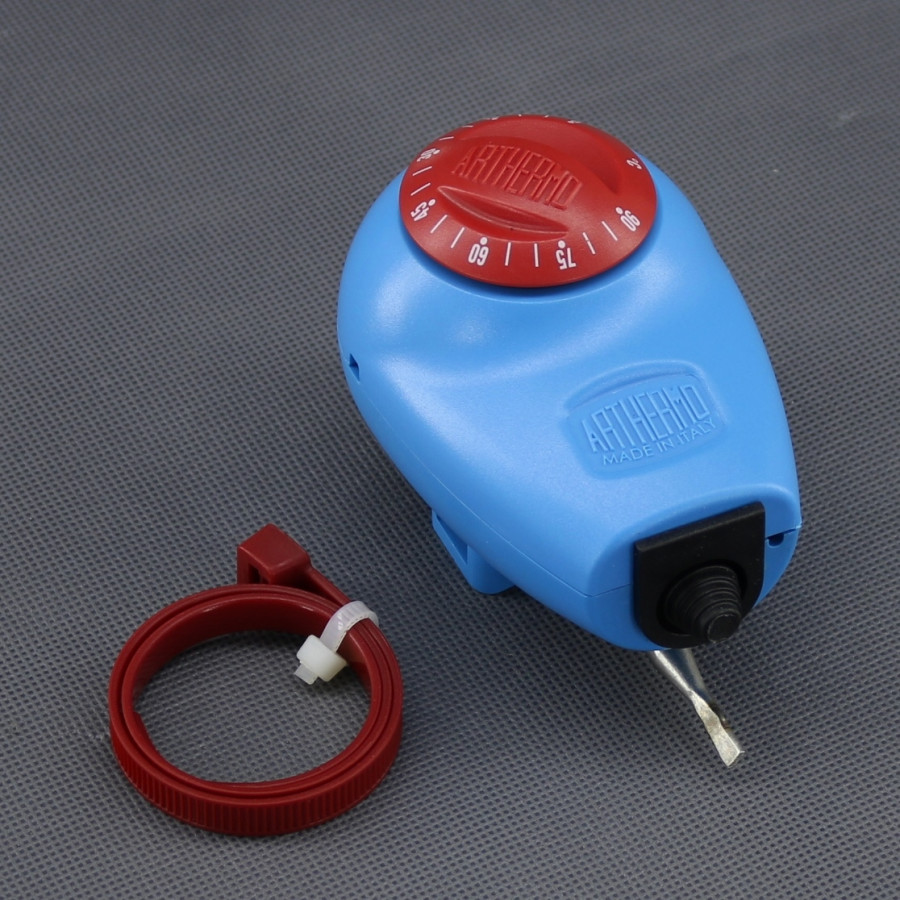

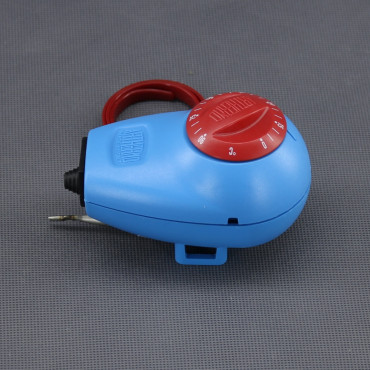

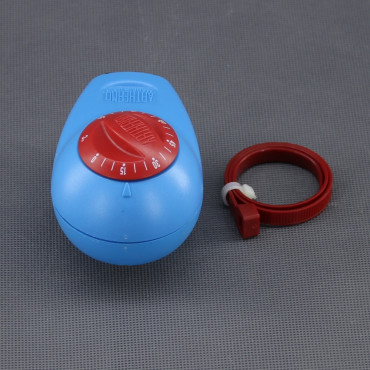

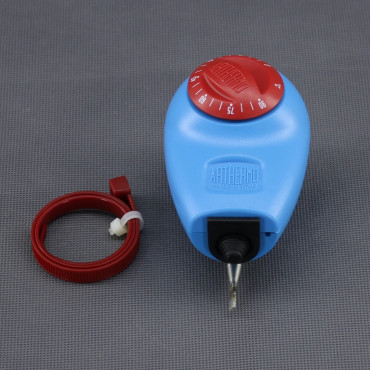

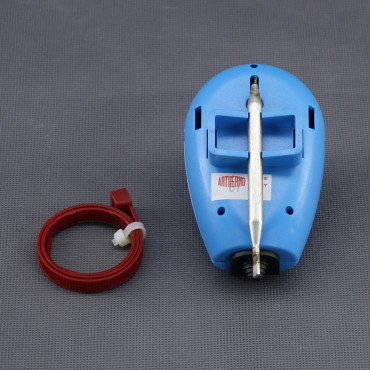

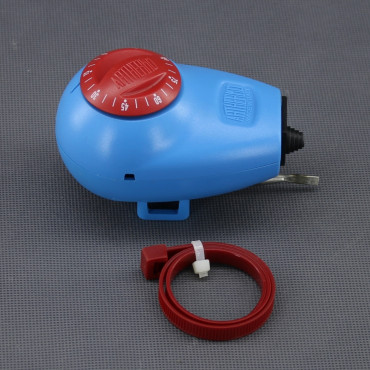

TO02, termostat příložný 0-90 °C, 400 V, 3400 W, NO-NC
Příložný elektromechanický termostat s přepínacím výstupem je určený pro regulaci teploty potrubí a automatické spínání připojených topných nebo chladicích zařízení. Umožňuje řídit elektrický obvod podle nastavené teploty v širokém pracovním rozsahu, využívat samostatnou funkci kontaktu pro topení a chlazení a upevnit snímací část přímo k potrubí. Lze využít pro kotle, oběhová čerpadla, zásobníky teplé vody, potrubní systémy, vytápění, chlazení a průmyslové technologické aplikace.
Výstup topení (NC) a chlazení (NO), SPDT. Nastavitelný rozsah teploty 0 až +90 °C. Pevně nastavená hystereze 4 °C. Pracovní napětí až 230 V AC DC. Zátěž (spotřebič) až 3 400 W (15 A). Zvyšování nebo snižování požadované teploty se provádí otočným knoflíkem. Čidlo je vyvedeno na spodní část přístroje. Připojení do svorkovnice. Montáž přiložením na potrubí (pomocí pásky).
Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.
Technické údaje TO02:
napětí - až 400 V AC DC 50 Hz
výstup 1.
kontakt - rozpínací (topení NC), SPDT
zátěž odporová - až 3 400 W (15 A)
zátěž indukční - až 690 W (3 A)
výstup 2.
kontakt - spínací (chlazení NO), SPDT
zátěž odporová - až 570 W (2,5 A)
zátěž indukční - až 140 W (0,6 A)
rozsah nastavení teploty - 0 až +90 °C
zobrazení teploty - °C
hystereze - 4 °C
tolerance teploty - ± 2,5 °C
spínací prvek - elektromechanický
připojení - svorkovnice (až 2,5 mm²)

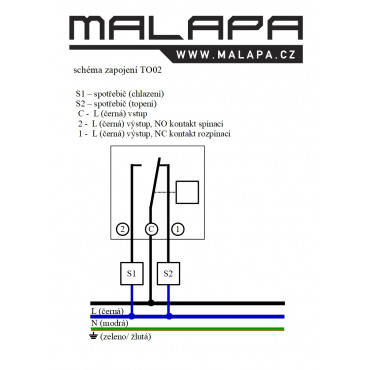

zapojení - C vstup, 1 výstup (topení NC), 2 výstup (chlazení NO)
odpor kontaktu - až 100 MΩ
životnost kontaktů - více než 100 000 cyklů

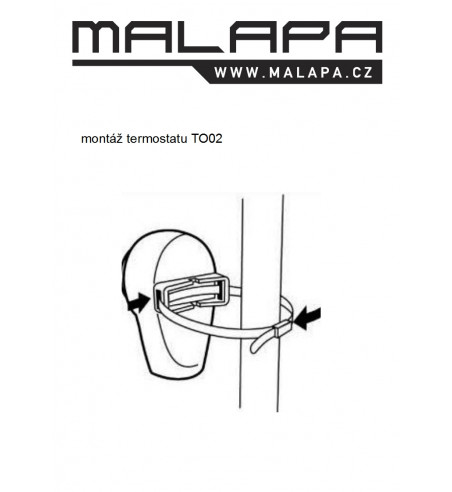

montáž - příložný na potrubí
celková váha - 170 g
rozměry čidla - délka 90, ⌀ 6 mm

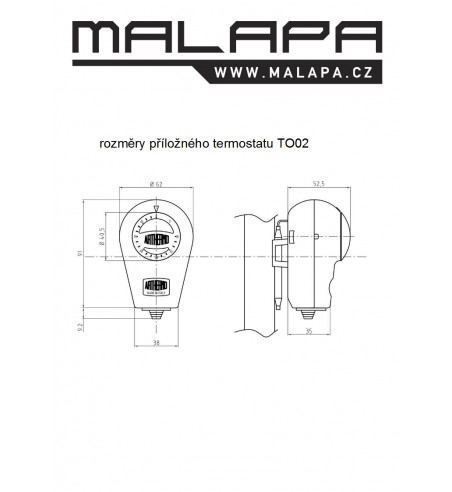

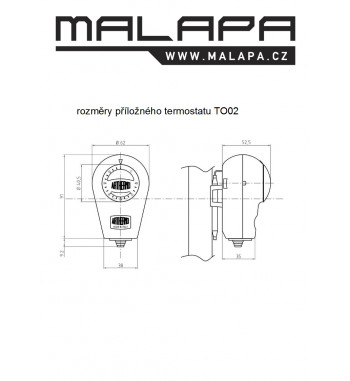

rozměry - délka 95 mm, šířka 62 mm, výška 53 mm
pracovní teplota - -30 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
materiál - PVC
krytí - IP40
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
