Elektromechanický termostat pro spínání a vypínání 3f spotřebičů podle nastavené teploty. Rozpínací kontakt (NC), 3× 230/400 V napětí, až 3× 4 600 W zátěž, nastavení teploty +30 až +85 °C, hystereze 10 °C, čidlo 0,81/0,79 m, montáž do otvoru, rozměry 65,9 × 54 × 47,5 mm. Připojení faston.

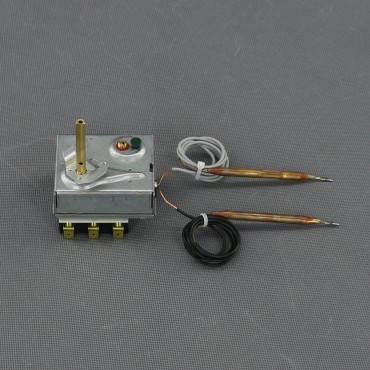

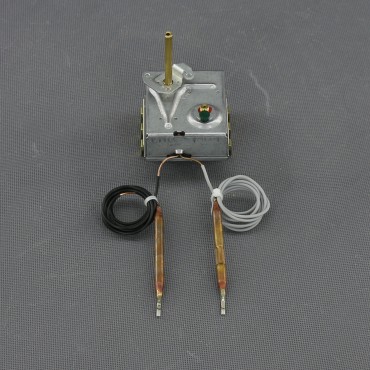

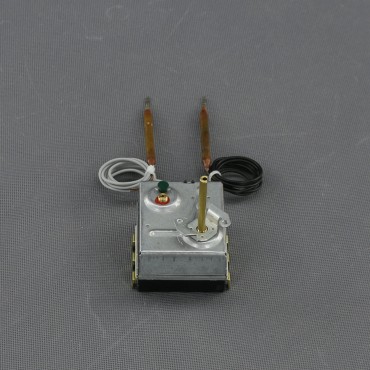

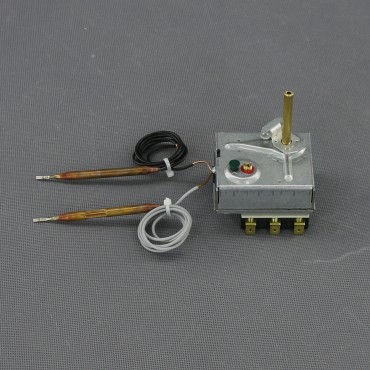

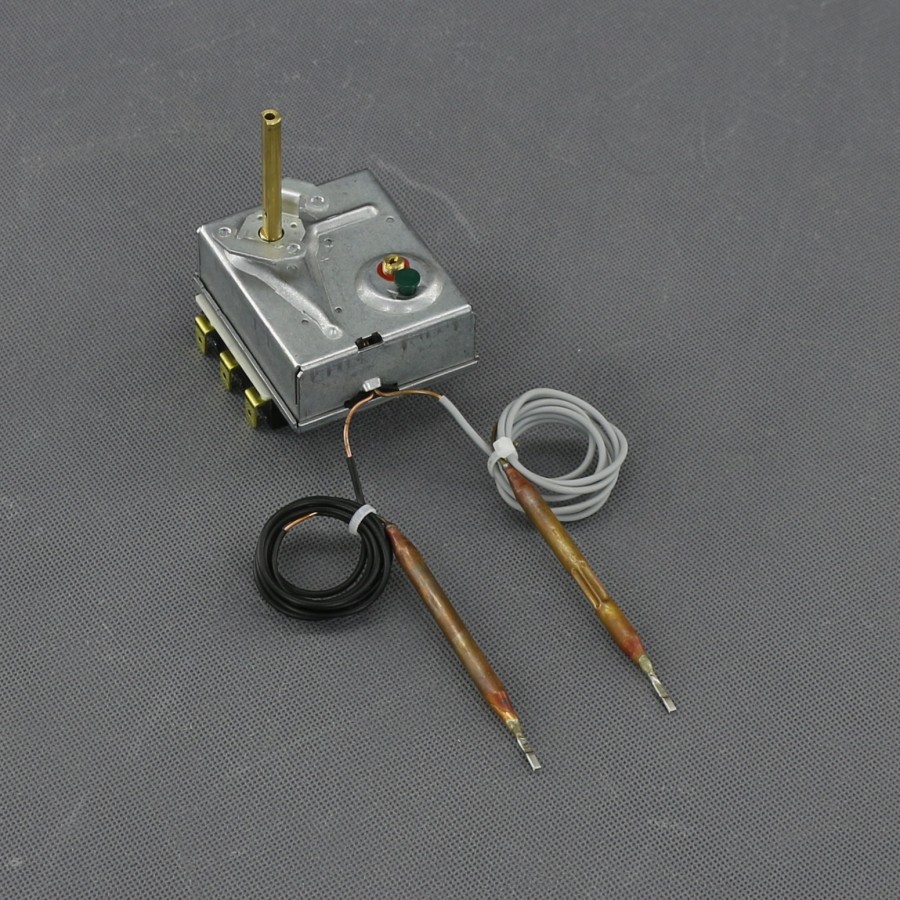

TO24, termostat s čidlem 30-85 °C, 3f, NC, havarijní pojistka
Elektromechanický termostat 3× 230/400 V s havarijním jištěním a čidlem je vhodný pro spolehlivé automatické spínání nebo vypínání 3f zařízení podle nastavené teploty bez nutnosti složitého nastavování. Lze využít pro vytápění, chlazení, kotle, oběhová čerpadla, zásobníky vody, potrubí, technologická zařízení i průmyslové aplikace.
Výstup topení (NC), SPST-NC. Nastavitelný rozsah teploty +30 až +85 °C. Pevně nastavená hystereze 10 °C. Pracovní napětí až 3× 230/400 V AC DC. Zátěž (spotřebič) až 3× 4 600 W (3× 20 A). Zvyšování nebo snižování požadované teploty se provádí otočnou drážkovanou hřídelí o průměru 6 mm, délka 36 mm. Teplotu snímá venkovní kapilární čidlo, délka prodloužení k čidlu 0,81 m. Čidlo lze umístit na jiné místo než samotný přístroj.
Havarijní termostat, ruční reset. Pevně nastavená teplota 99 °C. Pevně nastavená hystereze 10 °C. Teplotu snímá venkovní kapilární čidlo, délka prodloužení k čidlu 0,79 m.
Připojení konektory faston 6,3 mm. Montáž do otvoru.

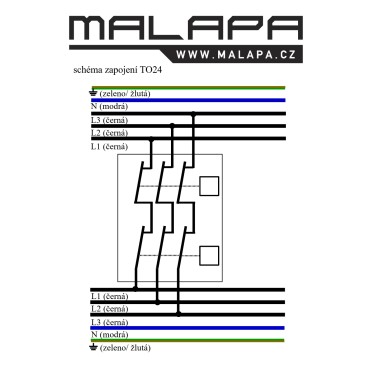

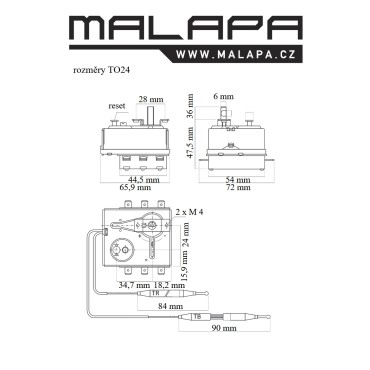

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.
Technické údaje TO24:
čidlo hlavní:
označení - černá bužírka
čidlo teploty - kapilární
délka prodloužení - 810 mm
rozměry - ⌀ 5,9 mm, délka 84 mm
krytí - IP68 (vodotěsné)
čidlo havarijní:
označení - šedá bužírka, drážky na čidle
čidlo teploty - kapilární
délka prodloužení - 790 mm
rozměry - ⌀ 5,9 mm, délka 90 mm
krytí - IP68 (vodotěsné)
napětí - až 3× 230/400 V DC AC
kontakt - rozpínací (topení NC), SPST-NC
zátěž odporová - až 3× 4 600 W (3× 20 A)
zátěž indukční - až 3× 759 W (3×3,3 A)
termostat:
rozsah nastavení teploty - +30 až +85 °C
hystereze - 10 °C
tolerance teploty - ± 2,5 °C
termostat havarijní:
tlačítko - ruční reset
teplota - od +99 °C
hystereze - 10 °C
tolerance teploty - ± 2,5 °C
spínací prvek - elektromechanický
životnost kontaktů - více než 100 000 cyklů
připojení - konektor faston 6,3 mm
montáž - do otvoru
celková váha - 290 g
hřídel - drážkovaná ⌀ 6 mm, délka 36 mm
rozměry - délka 65,9 mm, šířka 54 mm, výška 47,5 mm
pracovní teplota - -30 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
materiál - kov
krytí přístroje - IP00
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
