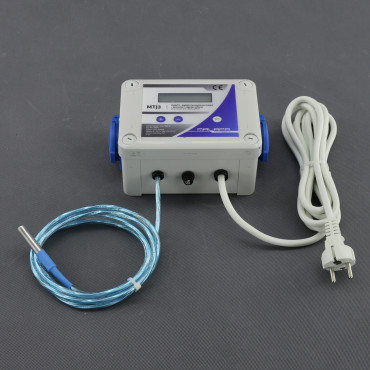

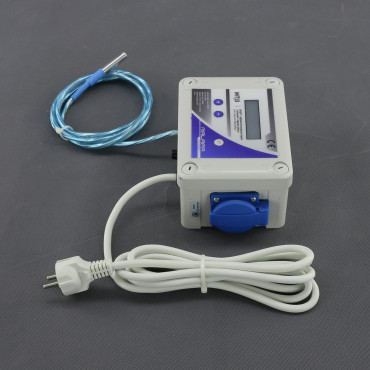

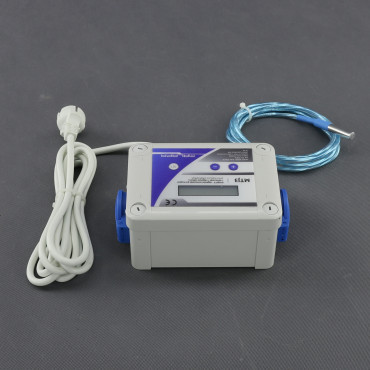

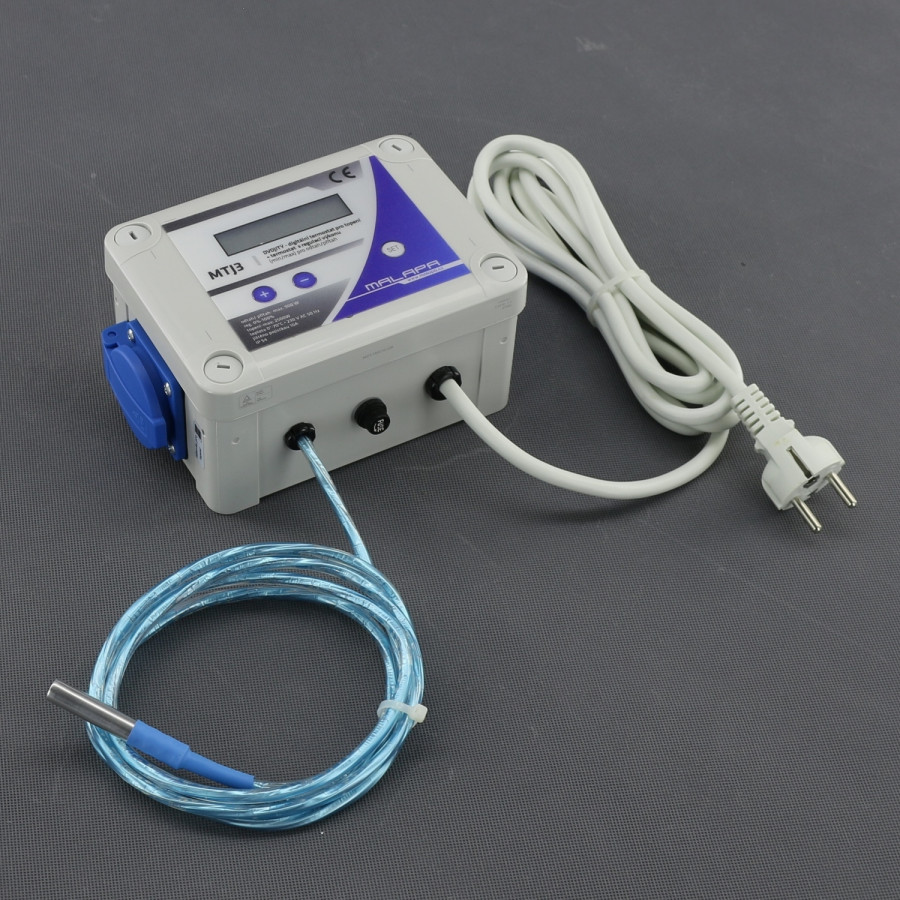

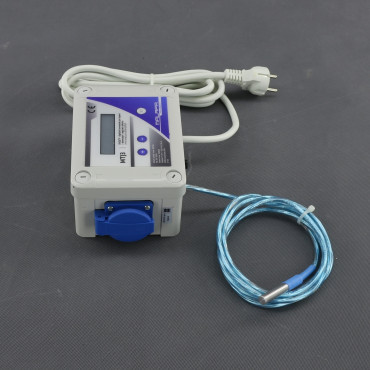

MTJ3, termostat pro topení + regulace otáček 230 V, digitální
Kombinovaný digitální termostat s čidlem pro ovládání topení a pro automatickou regulaci otáček ventilátorů nebo motorů podle nastavené teploty a optimalizuje výkon i hlučnost systému. Lze využít ve vzduchotechnice, rekuperaci, technických místnostech, sklenících, serverovnách i průmyslových aplikacích.
Dvě nezávislé funkce, spínání vytápění a ovládání otáček ventilátorů/motorů v závislosti na teplotě.
Zásuvka 1. (výstup 1.) umožňuje ovládat topení v závislosti na teplotě, SPST-NC. Zátěž (spotřebič) až 2 600 W (11 A).
Zásuvka 2. (výstup 2.) umožňuje upravit otáčky ventilátoru podle teploty, jiné otáčky při normálním provozu a jiné otáčky při překročení nastavené hodnoty, Regulace minimálních a maximálních otáček 0 až 100 %. Zátěž (ventilátorů/motorů) až 900 W (3,9 A).
Nastavitelný rozsah teploty 0 až +80 °C. Nastavitelná hystereze 1 až 10 °C. Pracovní napětí 230 V AC. Zatížení (ventilátorů/motorů) 900 W (3,9 A). Přehledný dvouřádkový LCD displej s podsvícením. 3× ovládací tlačítko. Akustická indikace. Záloha nastavení. Vnitřní ochrany (komunikace s čidlem).
Vodotěsné vnější čidlo, délka sondy 1,5 m. Čidlo lze umístit na jiné místo než samotný přístroj. V prostoru doporučujeme umístit čidlo přibližně 1,5 m od země s dobrou cirkulací vzduchu, mimo dosah tepelných zářičů.

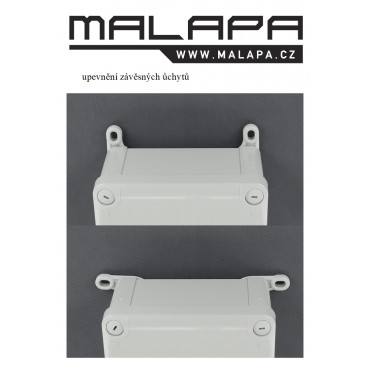

Celé zařízení je chráněno pojistkou. Okamžitá instalace, jednoduše se zapojí mezi elektrickou zásuvku a spotřebič. Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebičů 2× zásuvka (výstup 1., 2.). Montáž na plochu, stěnu (závěsné úchyty).
Na výstup lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení. Synchronní motor s rozběhovým kondenzátorem může být s tímto druhem regulace (triaková konstrukce) hlučnější, nižší točivý moment a regulace otáček bude možná v omezeném rozmezí, pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. U většiny motorů se snížením otáček se sníží také jeho chlazení, motor se může přehřát a hrozí jeho poškození, nesnižujte dlouhodobě otáčky pod nebezpečnou úroveň.
Na přání lze dodat i jiné varianty, například jinou délku kabelu čidla, vyšší spínací výkon, jiný rozsah hodnot nebo vyšší krytí.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C
Technické údaje MTJ3:
čidlo:
čidlo teploty - digitální
kalibrované - od výrobce
délka prodloužení - 1 500 mm
rozměry - ⌀ 10 mm, délka 60 mm
krytí - IP68 (vodotěsné)
napětí - 230 V AC 50 Hz
zátěž odporová celkově - až 3 000 W (13 A)
1. zásuvka (výstup 1.)
kontakt - rozpínací (topení NC), SPST-NC
zátěž odporová - až 2 600 W (11 A)
rozsah nastavení teploty - 0 až +80 °C
2. zásuvka (výstup 2.)
výstup - regulátor
zátěž indukční - až 900 W (3,9 A)
nastavitelné minimální otáčky - 0 až 100 %
nastavitelné maximální otáčky - 0 až 100 %
rozsah nastavení teploty - 0 až +80 °C
zobrazení teploty - °C
hystereze teploty - 1 až 10 °C
tolerance teploty - ± 0,25 °C
displej - LCD s podsvícením, dvouřádkový
ovládací tlačítko - 3× (+ - SET)
indikace akustická - ano
ochrana - komunikace s čidlem
záloha nastavení - více než 35 let
menu - české (na přání změníme)
spínací prvek - relé, triak
jištěno pojistkou - 15 A
přívodní kabel ukončený vidlicí - 3 m
montáž - na plochu, stěnu (úchyty)
celková váha - 1 170 g
rozměry - délka 170 mm, šířka 120 mm, výška 85 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP44
materiál - ABS
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
