TR37 - vytěžovač fotovoltaické elektrárny 230 V, 3600 W

TR37, vytěžovač fotovoltaické elektrárny 230 V, 3600 W
Vytěžovač fotovoltaické elektrárny 230 V / 3600 W je regulátor určený pro automatické využití přebytků energie z fotovoltaických, hybridních a ostrovních elektráren k napájení odporových zátěží. Umožňuje plynulou regulaci výkonu, efektivní využití přebytků vyrobené elektřiny a snížení dodávek energie do distribuční sítě, čímž zvyšuje vlastní spotřebu a ekonomickou návratnost fotovoltaického systému. Lze využít pro ohřev vody v bojlerech, akumulačních nádržích, bazénech a dalších topných zařízeních v rodinných domech, firmách i objektech vybavených fotovoltaickou elektrárnou.

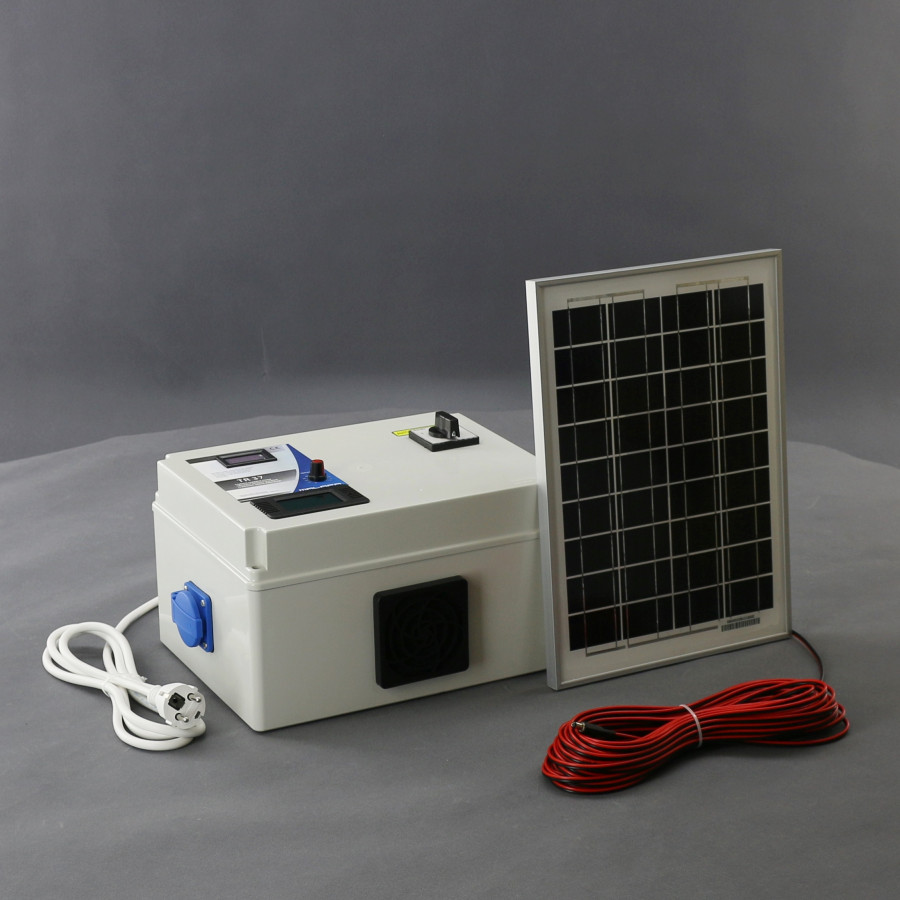

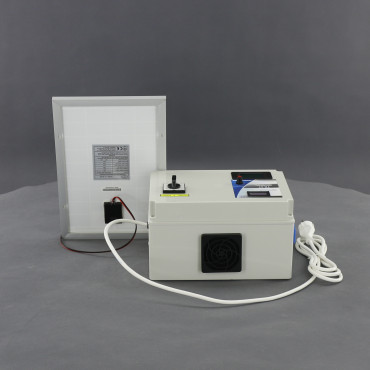

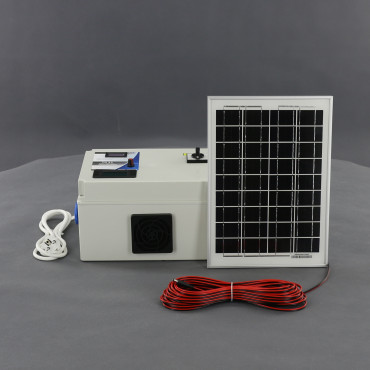

Vytěžovač reguluje 0 až 100 % napětí 230 V AC. Zátěž (spotřebič) až 3 600 W (16 A). Regulátor je řízený vlastním referenčním solárním panelem, který se upevní na stejném místě a sklonu jako hlavní solární fotovoltaická elektrárna. Přístroj umožňuje otočným knoflíkem upravit, kolik výkonu chcete přepouštět do spotřebiče. Integrovaný voltmetr a ampérmetr zobrazují napětí a proud z referenčního solárního panelu. Druhý ampérmetr zobrazuje výstupní proud z regulátoru do spotřebiče. Přepínač funkcí vypnuto, provoz přes regulátor a provoz bez regulátoru, tato funkce sepne spotřebič bez ohledu na svit sluníčka.

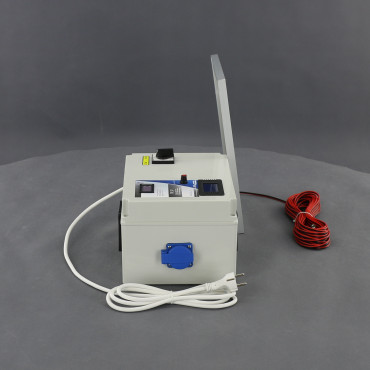

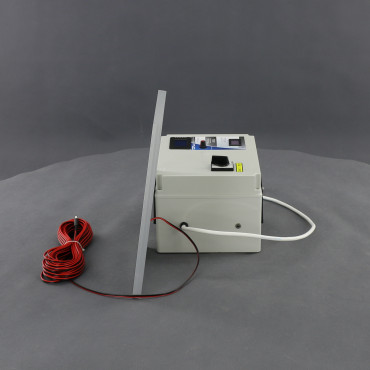

Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebiče slouží zásuvka. Kabel mezi solárním panelem a vytěžovačem ukončený solárními konektory dlouhý 20 m.
Referenční solární panel by měl být upevněn na stejném místě a sklonu jako hlavní solární fotovoltaická elektrárna. Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení.

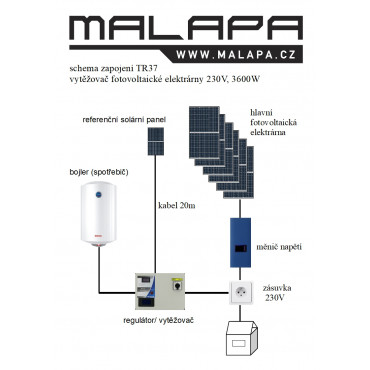

Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje TR37:
referenční solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
rozměry - délka 354 mm, šířka 251 mm, výška 17 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 °C až +85 °C
krytí - IP65

regulátor/vytěžovač:
napětí - 230 V AC
zátěž - až 3 600 W (16 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
přepínač - vypnuto/provoz přes regulátor/provoz bez regulátoru
ampérmetr/voltmetr - zobrazuje napětí (V) a proud (A) z referenčního solárního panelu (nejvyšší osvit 5 V/0,7 A)
ampérmetr - zobrazuje výstupní proud (A) z regulátoru do spotřebiče (až 16 A)
chlazení - nucené
montáž - na plochu
rozměry - délka 300 mm, šířka 220 mm, výška 170 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS

kabeláž:
1× kabel mezi solárním panelem a vytěžovačem ukončený konektorem - 20 m
1× kabel ukončený vidlicí pro vytěžovač - 3 m

celková váha - 3 900 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
