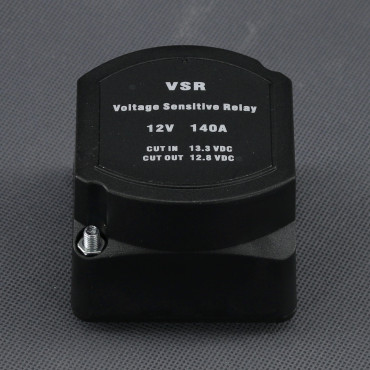

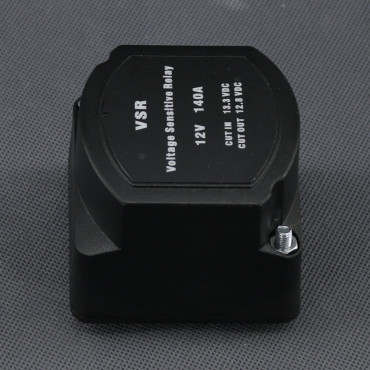

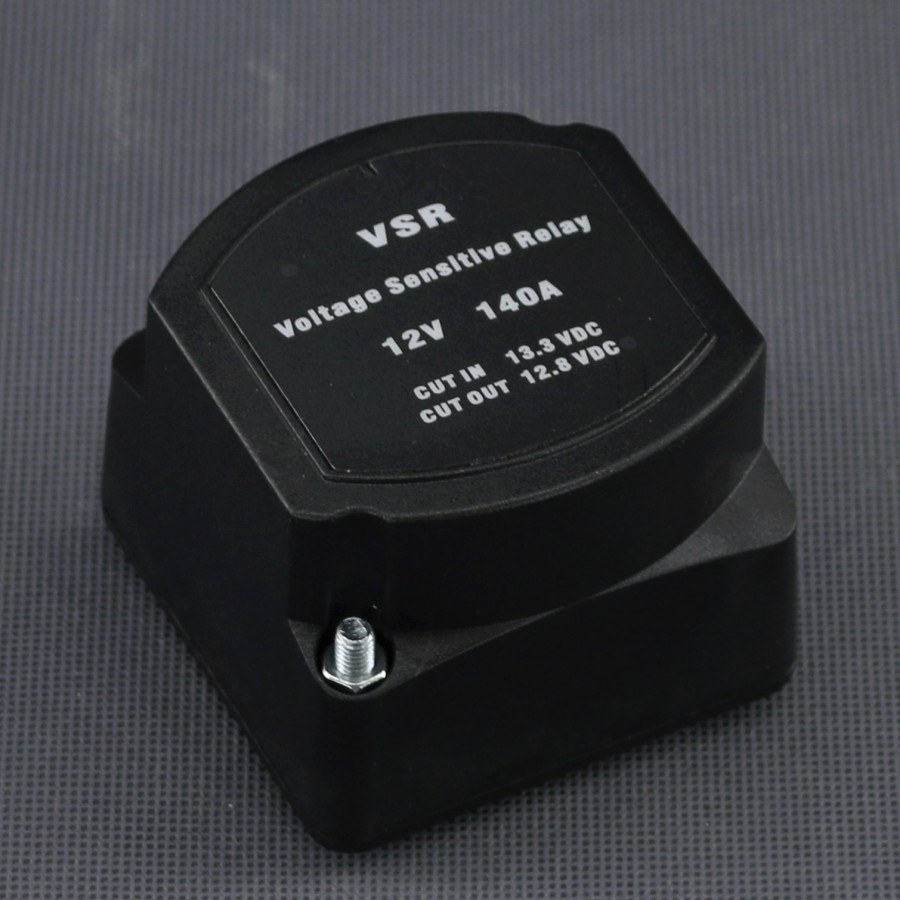

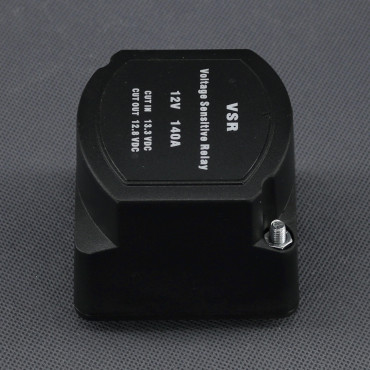

SO73 - dobíjení druhého akumulátoru 12 V, 140 A, automatické

SO73, dobíjení druhého akumulátoru 12 V, 140 A, automatické
Automatické relé pro dobíjení druhého akumulátoru určené pro inteligentní řízení nabíjení pomocného 12V akumulátoru ve vozidlech a ostrovních napájecích systémech. Umožňuje automatické připojení i odpojení druhého akumulátoru podle napětí, podporuje pomoc při startování, nabízí světelnou signalizaci a bezpečně přenáší proud až 140 A. Lze využít pro karavany, obytné automobily, lodě, terénní vozidla, expediční automobily i další instalace se dvěma akumulátory vyžadujícími automatické dobíjení.
Celkový proud pro nabíjení druhého pomocného akumulátoru až 140 A. Přístroj je vhodný pro 12 V DC akumulátory. Napětí pro připojení 13,3 V DC a napětí pro odpojení 12,8 V DC. Vývod k tlačítku pro pomoc při startu, slouží pro automatické spojení relé po dobu 60 s, propojení obou akumulátorů se hodí, když je třeba krátkodobě větší kapacity. Světelná indikace (LED dioda). Vývod pro externí světelnou indikaci. Při poklesu pod 12,8 V DC se akumulátory od sebe odpojí. Připojení šroubové M 6. Kabel ukončený volným koncem dlouhý 0,15 m.
Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SO73:
napětí - 12 V DC (10 až 16 V DC)
napětí pro odpojení - až 12,8 V DC
napětí pro připojení - 13,3 V DC
proud - až 140 A (pomocný aku)
příkon - 0,016 A (v klidu), 0,32 A (sepnutý stav)
indikace světelná - LED dioda, vývod pro externí kontrolku
pomoc při startu - vývod pro tlačítko, automaticky propojí akumulátory na 60 s
kabel ukončený volným koncem - 0,15 m
připojení - šroubové M 6

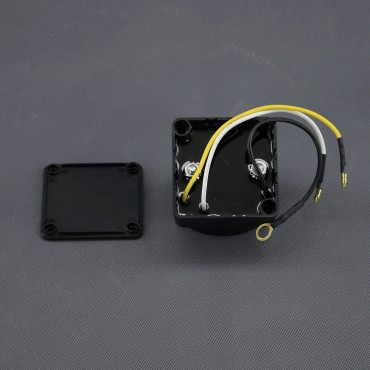

zapojení kabelu + červená (alternátor), bílá (externí kontrolka), žlutá (pomoc při startu), - černá (kostra),
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
rozměry - délka 67 mm, šířka 67 mm, výška 53 mm
celková váha - 430 g
RoHS
