SO550 - fotovoltaická elektrárna síťová 2,4 kWp, On-Grid

SO550, fotovoltaická elektrárna síťová 2,4kWp On-Grid
Kompletní síťová fotovoltaická elektrárna On-Grid je určena pro výrobu a okamžitou spotřebu vlastní solární energie v domácnostech i komerčních objektech. Díky inteligentnímu limiteru automaticky přizpůsobuje výkon aktuální spotřebě a zamezuje přetokům do distribuční sítě. Připojené spotřebiče využívají přednostně energii vyrobenou fotovoltaickými panely, čímž dochází ke snížení nákladů na elektřinu. Pokud výroba solární elektrárny nestačí, potřebný výkon automaticky doplní distribuční síť. Funkci omezení přetoků lze v případě schváleného výkupu elektřiny deaktivovat. Tato solární sada je rozšířitelná. Pro zvýšení výkonu, lze zapojit více měničů na jednotlivou fázi. Při výpadku veřejné sítě, se měnič ihned vypne. Lze využít v rodinných domech, firmách, kancelářských budovách, provozovnách i dalších objektech připojených k distribuční síti, kde je požadováno efektivní využití solární energie a dlouhodobá úspora nákladů na elektrickou energii.

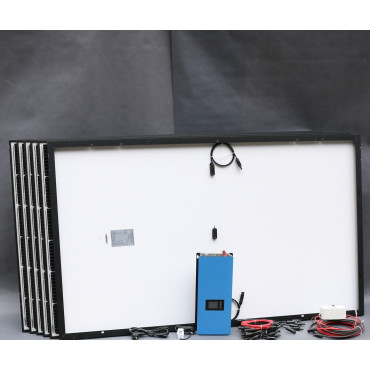

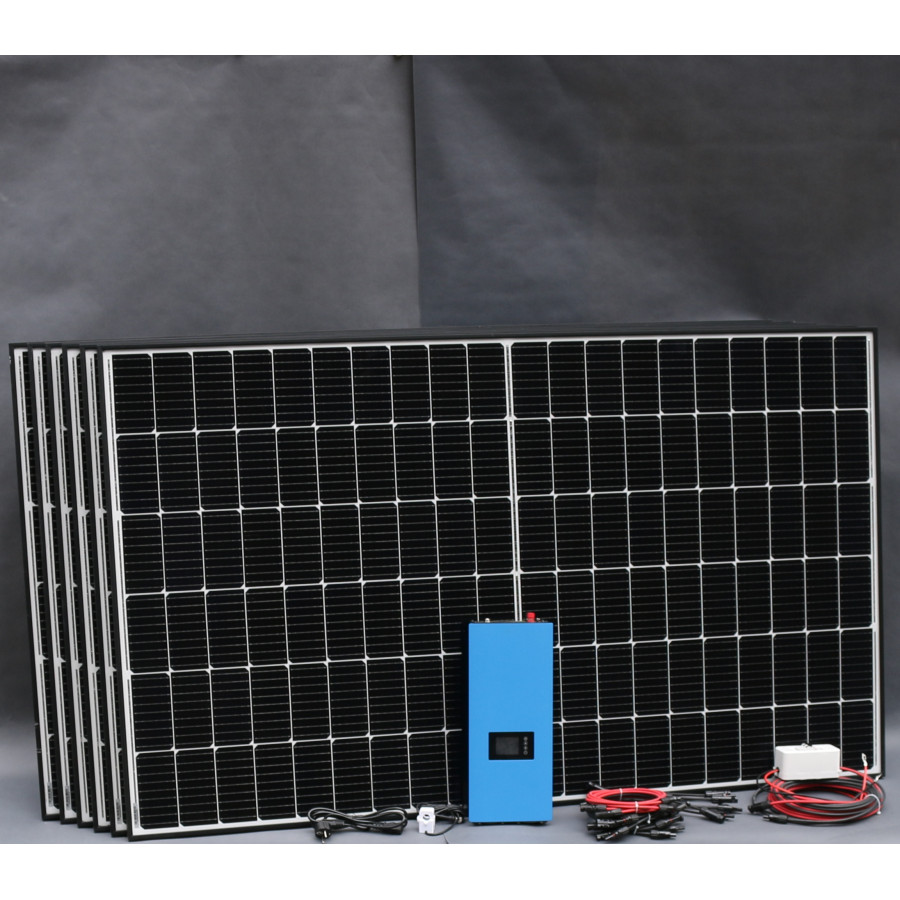

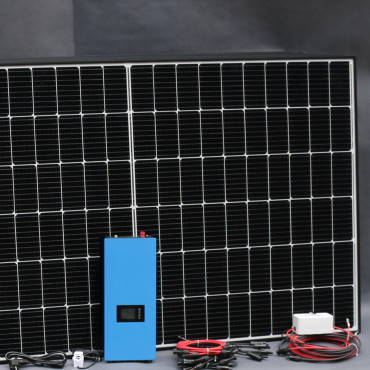

Sada obsahuje solární panely, vyrobené z krystalického křemíku s celkovým výkonem až 2,46 kWp (6× 410 W). Proud až 39,45 A.
Napětí systému 70 V DC.

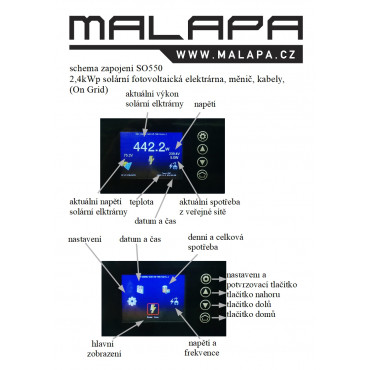

Měnič napětí s MPPT regulátorem, převede energii vyrobenou ze solárních panelů na 230 V AC. Zátěž (spotřebič) až 2 000 W. Přehledný LCD displej. 4× ovládací tlačítko. Změna nastavení. Vnitřní ochrany
Pojistková skříňka mezi solárními panely a měničem, jističe pro ochranu a odpojení solárních panelů.
Čidlo limiteru má délku 3 m. Kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory dlouhý 5 m. Kabel mezi pojistkovou skříňkou a měničem ukončený oky dlouhý 0,5 m. Kabel pro propojení solárních panelů ukončený solárními konektory dlouhý 3× 1 m, 4× 2 m. Přívodní napájecí kabel pro měnič ukončený vidlicí dlouhý 1,5 m.
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.

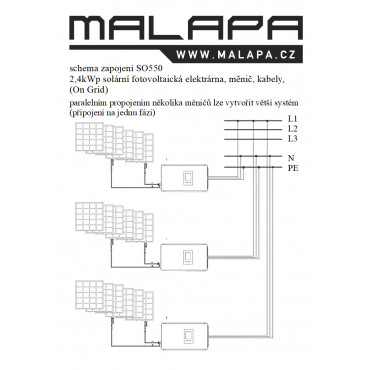

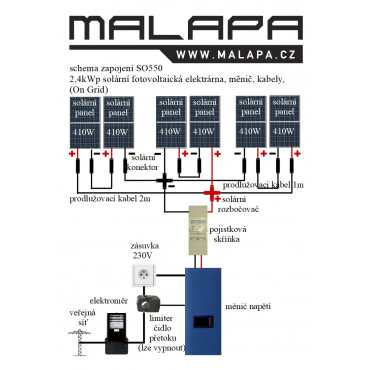

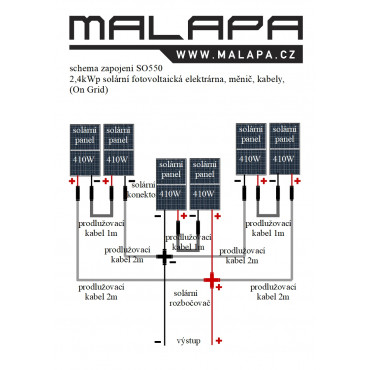

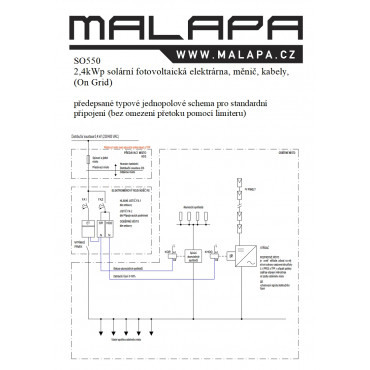

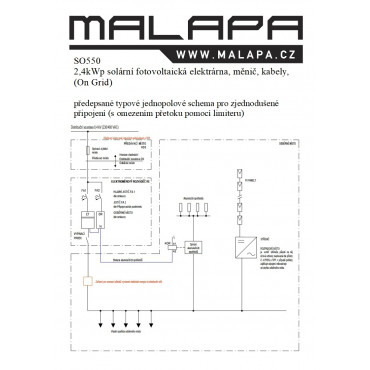

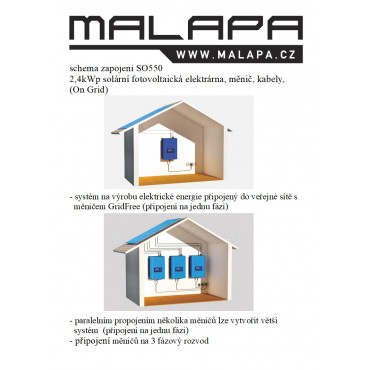

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.




Technické údaje SO550:
provoz - síťový (On-Grid)
napětí systému - 70 V DC
výkon (solární panel) - až 2,46 kWp (39,45 A)

solární fotovoltaický panel:
počet panelů - 6×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 410 Wp (13,15 A)
rozměry - délka 1 722 mm, šířka 1134 mm, výška 30 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
připojení - solární konektory
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65

měnič napětí:
název - GridFree invertor s limitérem
technologie - střídač pro fotovoltaické systémy
typ střídače - síťový jednofázový
výstupní napětí - 230 V AC
frekvence - 50 Hz (47,5 až 51,5 Hz)
součinitel výkonu - až 0,95
zátěž - 1 800 W (7,8 A)
zátěž špičková - 2 000 W (8,6 A)
výstupní napětí druh - čistá sinusovka
příkon - 1,5 W
limiter - čidlo přetoku (lze vypnout), délka 3 m
displej - LCD
ovládací tlačítko - 4×
účinnost při plném zatížení - až 90 %
EURO účinnost střídače - až 92 %
MPPT účinnost přizpůsobení - až 99 %
rozšířitelné - možnost paralelního zapojení více měničů na jednu fázi
chlazení - nucené
certifikace - prodej a používání v EU
certifikace - EMC, EMC, LVD, RoHS
norma - ČSN EN 50438
rozměry - délka 196 mm, šířka 88 mm, výška 434 mm
montáž - na plochu
pracovní teplota - 0 až +50 °C
pracovní vlhkost - 0 až 80 % RH (nekondenzační)
SVT - SVT24235
krytí - IP40

pojistková skříňka:
počet jističů - 2×
rozměry - délka 104 mm, šířka 245 mm výška 250 mm
montáž - na plochu
pracovní teplota - -20 až +70 °C
materiál - ABS
krytí - IP30

kabeláž:
1× kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory - 5 m
1× kabel mezi pojistkovou skříňkou a měničem ukončený oky - 0,5 m
7× kabel pro propojení solárních panelů ukončený solárními konektory - 3× 1 m, 4× 2 m
1× přívodní šňůra ukončená vidlicí - 1,5 m
1× kabel pro limiter ukončený konektorem - 3 m
solární rozbočovač - 2×

celková váha - 140 000 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
