Ocelový pozinkovaný sloup. Kulatý, třístupňový, výška 7 m, celková výška 8 m, ⌀ 133/89/60 mm, zatížení až 25 kg, otvor s dvířky pro připojení vodičů na DIN lištu, spodní výstup pro vodiče, uzemňovací svorka, vrstva pozinkování od 70 µm. Montáž do země nebo betonu.
SL20, sloup 7 m pro kamery a osvětlení, Zn, ⌀ 133-60 mm
Kulatý třístupňový ocelový sloup určený pro montáž solárních panelů, větrných elektráren, osvětlovacích těles, kamerových systémů a anténních zařízení. Umožňuje stabilní instalaci zařízení do výšky 7 metrů (celková výška 8 m), poskytuje dostatečné zatížení, disponuje uzemňovací svorkou i připravenými průchody pro kabeláž a zajišťuje dlouhodobou odolnost proti korozi. Lze využít pro fotovoltaické aplikace, veřejné osvětlení, bezpečnostní systémy, telekomunikační techniku, průmyslové provozy i technickou infrastrukturu
Sloup je složený celkem ze tří stupňů o ⌀ 133 mm u země, ⌀ 89 mm uprostřed, ⌀ 60 mm nahoře. Výška sloupu od země 7 m, celková výška sloupu 8 m. Doporučené zatížení špičky sloupu až 25 kg. Sloup má 0,6 m od země otvor chráněný dvířky pro možné připojení vodičů na DIN lištu. Dvířka otvoru lícují s povrchem stožáru, uzávěr dvířek je skrytý pod jejich povrchem, uzamčení mosazným šroubem M 8 × 30 mm s hlavou D (klíč k rozvodným zařízením NN). Sloup má 500 mm pod úrovní terénu připravené dva otvory (50 × 150 mm) pro průchod vodičů. Uzemnění sloupu pomocí šroubu (závit M 8) ve výšce 180 mm. Sloup lze umístit do země bez obetonování nebo do betonového základu je třeba vzít v úvahu návrhové výpočty, zkušební měření a také podmínky zakládání. Sloup je vyrobený z ocelových trubek, v jakostní třídě S235, S235JRH má zaručené chemické složení, svařitelnost, pevnost v tahu 370 MPa. Žárové pozinkování (ČSN EN ISO 1461), povlak o tloušťce od 70 µm.

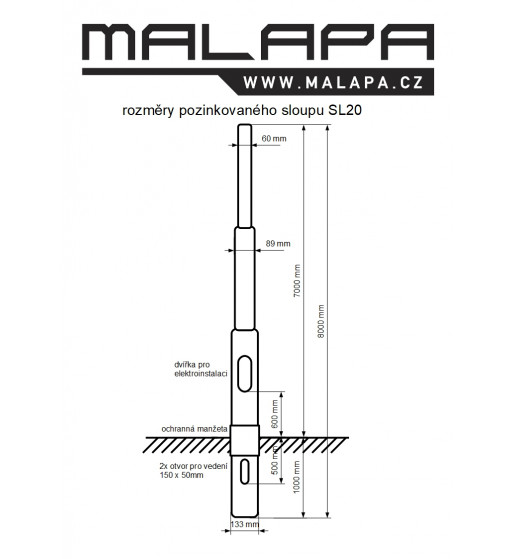

Ve fotogalerii produktu najdete rozměry výrobku.
Technické údaje SL20:
rozměry (od země) - výška 7 000 mm
rozměry (celkové) - výška 8 000 mm
rozměry - ⌀ 133 mm (dole), ⌀ 89 mm (střed), ⌀ 60 mm (nahoře)
zatížení - až 25 kg
plocha - 2,52 m²
počet stupňů - 3

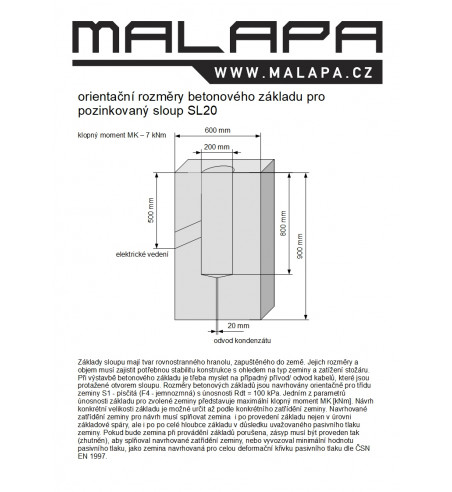

uložení - bez obetonování/betonový základ
otvor pro elektroinstalaci - 0,6 m (od země)
dvířka - uzávěr M 8 × 30 mm s hlavou D (klíč k rozvodným zařízením NN)
otvory - 0,5 m (pod zemí), 2× (50 mm × 150 mm)
zemnění - 0,18 m (od země), závit M 8
pevnost v tahu - 370 MPa
materiál - ocel
povrchová úprava - žárové zinkování od 70 µm
jakostní třída trubek - 11353, 11343, 11373
normy - harmonizované ČSN EN 40, výroba ČSN EN 40-5, svařování ČSN EN ISO 3834, zinkování DIN EN ISO 1461, jakost EN ISO 9001:2008
celková váha - 64 kg
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
