SO289, solární ohřev vody 3000 W, topná patrona G 6/4 palce
Kompletní solární systém pro ohřev vody určený pro přímý fotovoltaický ohřev vody v bojlerech, zásobnících TUV a akumulačních nádržích s maximálním využitím výkonu topné patrony. Umožňuje využívat výkon až 3 000 W ze šesti fotovoltaických panelů, zapojuje všechny tři topné větve patrony a přispívá k maximálním úsporám elektrické energie při ohřevu vody. Lze využít pro rodinné domy s vyšší spotřebou teplé vody, penziony, ubytovací zařízení, provozovny i další objekty, kde je požadován výkonný a energeticky úsporný solární ohřev vody.

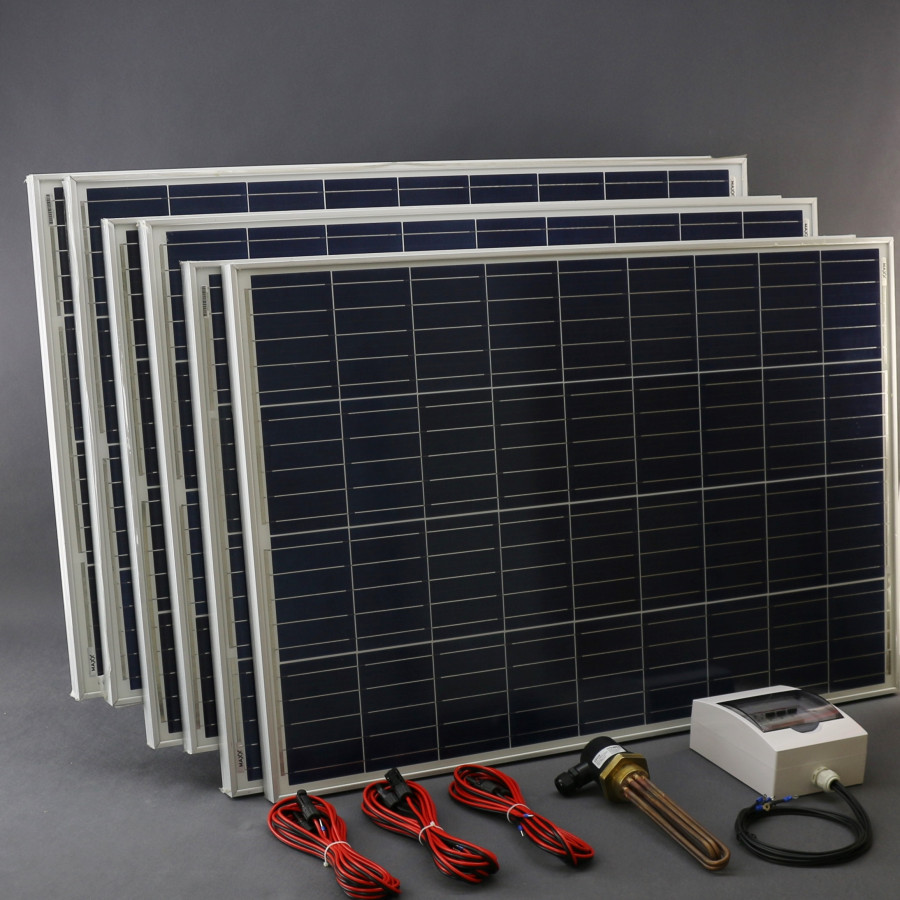

Sada obsahuje solární panely, vyrobené z krystalického křemíku s celkovým výkonem až 3 000 W (6× 500 W). Proud až 78,66 A.
Topná patrona konstruovaná do otvoru s G 6/4 " (G 1 1/2 ") závitem. Celkový výkon 3 000 W, skládá se ze 3 větví, každá větev výkon 1 000 W. Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu). Topný element ze slitiny odporového polovodiče. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.
Pojistková skříňka mezi solárními panely a topnou patronou, jističe pro ochranu a odpojení solárních panelů.
Kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory dlouhý 5 m. Kabel mezi pojistkovou skříňkou a topnou patronou ukončený oky dlouhý 1 m. Celý systém pracuje s bezpečným napětím.

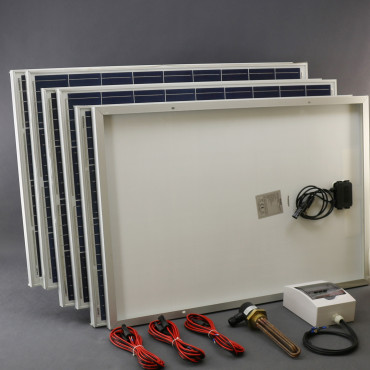

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí.

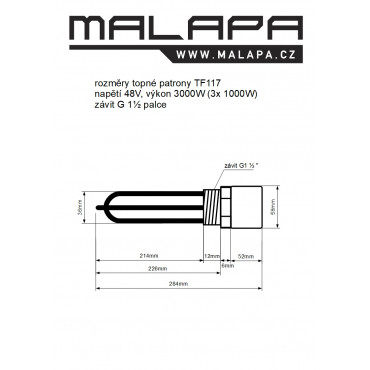

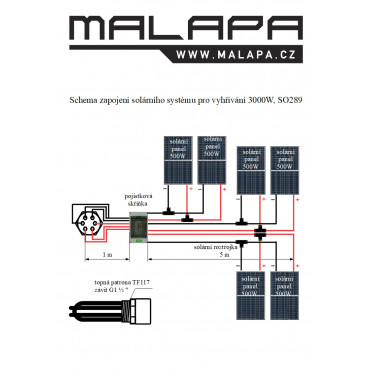

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO289:
solární panel:
počet panelů - 6×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 500 W (13,11 A)
rozměry - délka 2 093 mm, šířka 1134 mm, výška 30 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
připojení - solární konektory
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
topná patrona (TF117):
napětí - 48 V AC DC (0 až 55 V AC DC)
výkon - 3 000 W (3× 1 000 W)
proud - 62,5 A (3× 20,5 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 9,14 W/cm²
ukončení - šestihranná hlavice (klíč č. 54)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 284 mm (bez průchodky)
délka se závitem - 226 mm
délka bez závitu - 214 mm
topná část - ⌀ 36 mm
krytka - ⌀ 58 mm, délka 52 mm
krytí - IP54 (s krytkou)
RoHS
pojistková skříňka:
počet jističů - 3×
rozměry - délka 200 mm, šířka 150 mm, výška 199 mm
montáž - na plochu
pracovní teplota - -20 až +70 °C
materiál - ABS
krytí - IP30
kabeláž:
3× kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory - 5 m
3× kabel mezi pojistkovou skříňkou a topnou patronou ukončený oky - 1 m
celková váha - 165 000 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
