SO170 - solární osvětlení plochy, 30 W LED s akumulátorem

SO170, solární osvětlení plochy, 30 W LED s akumulátorem
Kompletní solární systém pro LED osvětlení určený pro napájení reklamních ploch, billboardů, informačních tabulí, výloh a dalších míst bez dostupné elektrické přípojky. Umožňuje energeticky soběstačný provoz LED osvětlení, automatické spínání pomocí soumrakového spínače a spolehlivé napájení díky PWM regulátoru a akumulátoru s dlouhou dobou svícení. Lze využít pro reklamní poutače, informační tabule, výlohy obchodů, venkovní vitríny i další objekty vyžadující nezávislé noční osvětlení.
Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 100 W.
O osvětlení se starají tři vodotěsná LED svítidla s úhlem vyzařování 60 °, celkovým výkon 30 W (3× 10 W). Automatické ovládání osvětlení zajišťuje soumrakový spínač, za soumraku osvětlení zapne a při svítání se osvětlení zase vypne.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 40 Ah.
Solární systém je schopný na nabitý akumulátor napájet osvětlení po dobu až 13 h. Solární panel se svým výkonem plně nabije akumulátor za 6 h (slunečných).
Kabel od solárního panelu ukončený konektorem dlouhý 5 m. Kabel k osvětlení dlouhý 3× 5 m. Všechna elektronika a akumulátor jsou uložené v krabici ze silnostěnného PVC, zvýšené krytí, na víku dva zámky. Montáž na plochu.
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Celý systém pracuje s bezpečným napětím.

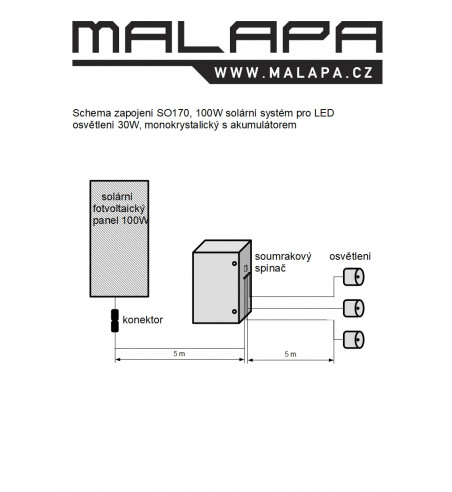

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu, výkon a počet svítidel, akumulátor.




Technické údaje SO170:
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
materiál - PVC, kov

solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 100 W
rozměry - délka 1 000 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65

3× LED osvětlení:
výkon - 10 W
počet - 5× LED dioda
světelný tok - 995 lm
životnost - 40 000 h
úhel vyzařování - 60 °
barva světla - bílá
teplota chromatičnosti - 6 500 K
tvar - čtvercové
materiál - hliník (Al)
montáž - na plochu
krytí - IP67
rozměry - délka 110 mm, šířka 38 mm, výška 136 mm (s držákem)
pracovní teplota - -40 až +80 °C

akumulátor:
napětí systému - 12 V DC
kapacita - 40 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM

soumrakový spínač:
spínání osvětlení - 30 Lux ± 20 %)
vypínání osvětlení - 150 Lux (± 20 %)
zpoždění - ano, 3 s

krabice pro elektroniku:
zámek - 2×
uchycení - zadní strana
materiál - silnostěnný ABS
krytí - IP65
rozměry - délka 400 mm, šířka 200 mm, výška 600 mm

kabeláž:
1× přívodní kabel od solárního panelu ukončený konektorem - 5 m
3× přívodní kabel od osvětlení ukončený volným koncem - 5 m

celková váha - 28 500 g
RoHS (bez akumulátoru)




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
