SO172 - solární osvětlení vitríny, 6 W LED pásek s akumulátorem

SO172, solární osvětlení vitríny, 6 W LED pásek s akumulátorem

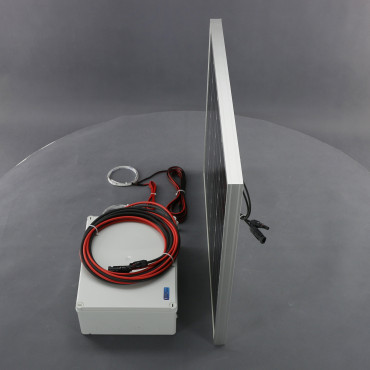

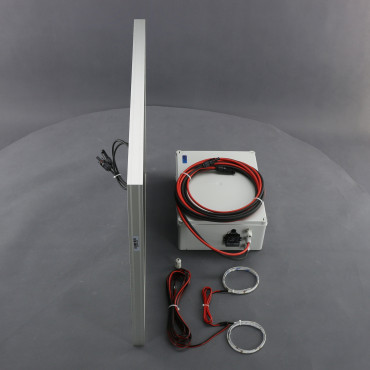

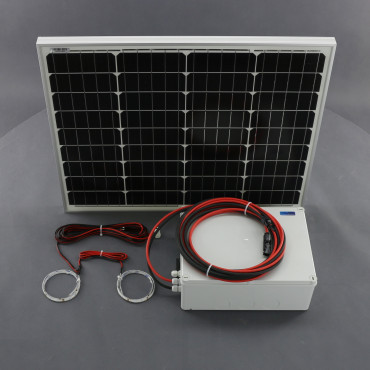

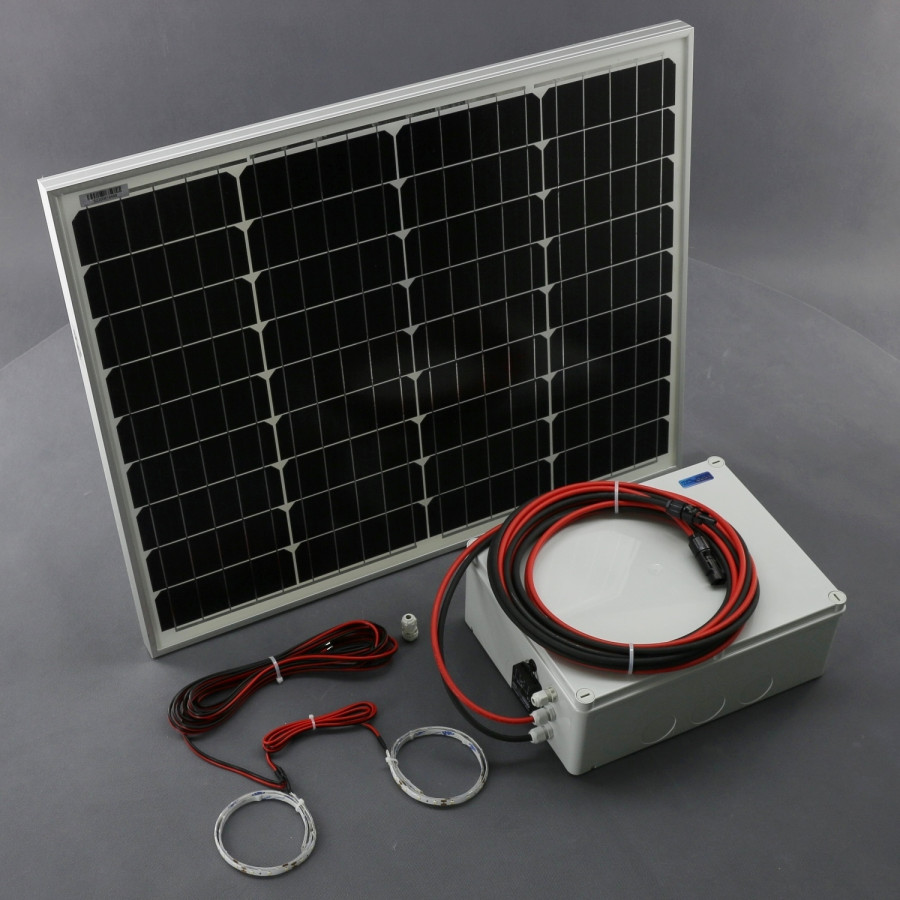

Kompletní solární systém pro LED osvětlení vitríny určený pro napájení výloh a informačních vitrín bez nutnosti připojení k distribuční elektrické síti. Umožňuje automatické noční osvětlení pomocí soumrakového spínače, hospodárný provoz díky PWM regulátoru a akumulátoru a rovnoměrné nasvícení vitríny dvojicí vodotěsných LED pásků. Lze využít pro venkovní i vnitřní vitríny, výlohy obchodů, informační tabule, úřední desky, školy, obce i další místa, kde je požadováno energeticky nezávislé LED osvětlení.
Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 50 W.
Vodotěsné samolepicí LED pásky dlouhé 650 mm, které se nalepí na boky vitríny a celkovým výkonem 6 W (507 lm). Automatické ovládání osvětlení zajišťuje soumrakový spínač, za soumraku osvětlení zapne a při svítání se osvětlení zase vypne.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 18 Ah.
Solární panel se svým výkonem plně nabije bezúdržbový akumulátor s kapacitou 18 Ah za 7,5 h (slunečných). Akumulátor má kapacitu pro 30 h provoz. Kabel k LED páskům 5 m, propojení mezi LED pásky 1 m. Kabel od solárního panelu ukončený konektorem dlouhý 5 m. Všechna elektronika a akumulátor jsou uložené v krabici z PVC. Montáž na stěnu.

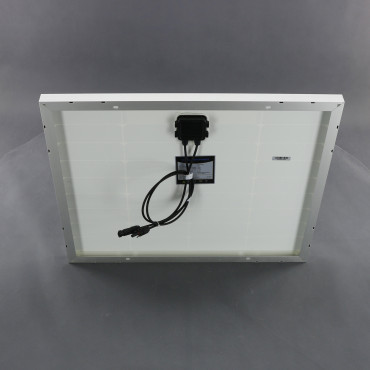

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Celý systém pracuje s bezpečným napětím.

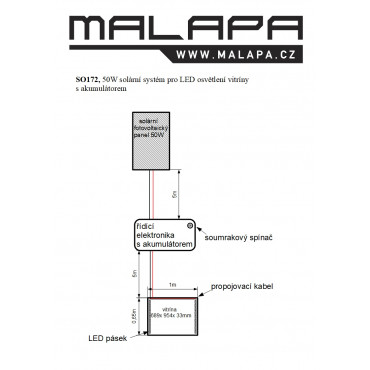

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu, akumulátor.




Technické údaje SO172:
vitrína rozměry - délka 954 mm, šířka 33 mm, výška 689 mm (8× A4)

nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
materiál - PVC, kov

solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 50 W (2,7 A)
rozměry - délka 570 mm, šířka 540 mm, výška 25 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65

LED osvětlení:
výkon - 6 W
počet - 60× LED dioda/m
světelný tok - 507 lm
životnost - 40 000 h
úhel vyzařování - 120 °
barva světla - bílá
teplota chromatičnosti - 4 000 a 4 300 K
montáž - na plochu
samolepicí povrch - lepidlo, spodní strana
krytí - IP64
rozměry - 2× LED pasek á 650 mm propojený kabelem 1 000 mm
pracovní teplota - -25 až +50 °C
připojení - kabel 5 m

akumulátor:
napětí systému - 12 V DC
kapacita - 18 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM

soumrakový spínač:
spínání osvětlení - 25 Lux (± 50 %)
vypínání osvětlení - 45 Lux (± 50 %)
zpoždění - ano, 4 s

krabice pro solární osvětlení:
uchycení - zadní strana
materiál - ABS
rozměry - délka 320 mm, šířka 250 mm, výška 120 mm

přívodní kabel s konektorem - 5 m

celková váha - 13 180 g
RoHS (bez akumulátoru)




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
