SO95 - solární regulátor PWM 20 A pro 12 V, 24 V systémy

SO95, solární regulátor PWM 20 A pro 12 V, 24 V systémy
PWM solární regulátor 20 A určený pro efektivní nabíjení 12 V a 24 V akumulátorů z fotovoltaických panelů a řízení provozu menších solárních systémů. Umožňuje automaticky přizpůsobit nabíjecí proces typu systému, prodlužuje životnost akumulátorů, zajišťuje bezpečný provoz díky vestavěným ochranám a přehledně zobrazuje provozní údaje na LCD displeji. Lze využít pro solární elektrárny na chatách, zahradních objektech, karavanech, lodích, mobilních aplikacích i dalších ostrovních fotovoltaických systémech.
Přehledný LCD displej. 2× ovládací tlačítko. Změna nastavení. Teplotní kompenzace. Vnitřní ochrany (přepětí, přepólování). Automatická volba napětí systému 12/24 V DC.
Napětí systému 12 V DC, vstup solární panely napětí 10,5 až 18 V DC. Výkon až 240 W. Proud až 20 A. Chráněný výstup (spotřebič). Výkon až 240 W. Proud až 20 A.
Napětí systému 24 V DC, vstup solární panely napětí 22 až 55 V DC. Výkon do 480 W. Proud do 20 A. Chráněný výstup (spotřebič). Výkon do 480 W. Proud až 20 A.
Navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelovým elektrolytem (VRLA, GEL, AGM).
Připojení do svorkovnice. Montáž na plochu, stěnu.

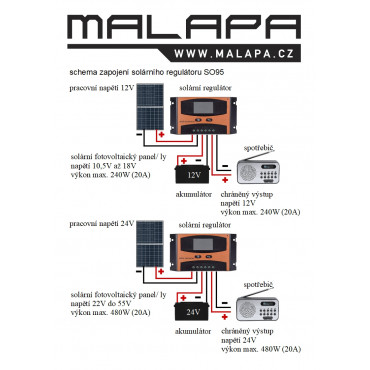

Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SO95:
regulace nabíjení - elektronická pulzní PWM
napětí systému - automatická volba, nastavitelné

napětí systému - 12 V DC
vstupní napětí (solární panely) - 10,5 až 18 V DC
vstupní výkon (solární panely) - až 240 W (20 A)
výstupní výkon (chráněný) - až 240 W (20 A)
pulzní omezování napětí - 13,8 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné

napětí systému - 24 V DC
vstupní napětí (solární panely) - 22 až 55 V DC
vstupní výkon (solární panely) - až 480 W (20 A)
výstupní výkon (chráněný) - až 480 W (20 A)
pulzní omezování napětí - 27,6 V DC nastavitelné
připojení výstup (zátěž) - 25,4 V DC nastavitelné
odpojení výstup (zátěž) - 22 V DC nastavitelné

opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), napětí sol. panelů (V), celková kapacita dodaná sol. panely (Ah), celková kapacita spotřebovaná zátěží (Ah), teplota, ikona stavu (solární panel)
displej - LCD
ovládací tlačítko - 2×
teplotní kompenzace - čidlo (vnitřní)
příkon - až 12 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
připojení - svorkovnice
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
rozměry - délka 167 mm, šířka 91 mm, výška 37 mm
pracovní teplota - -20 až +55 °C
celková váha - 330 g
materiál - PVC, kov
krytí - IP20
RoHS
