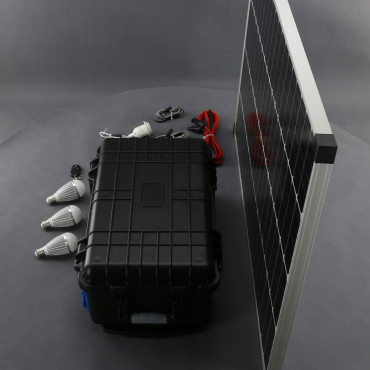

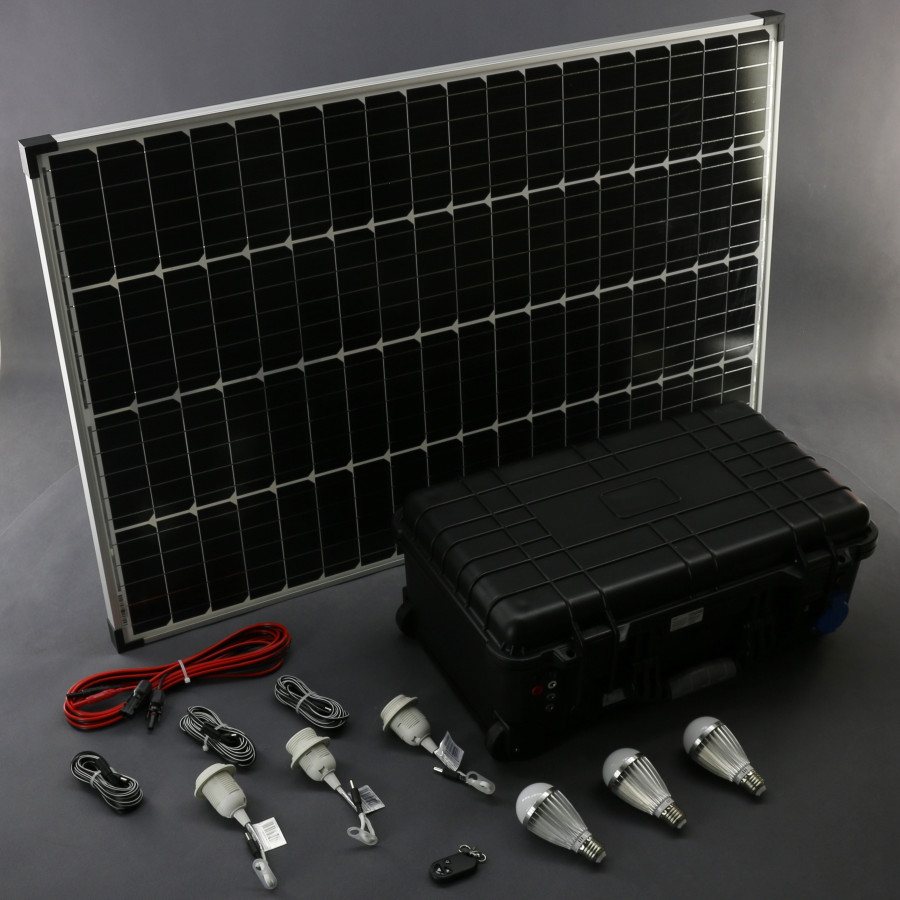

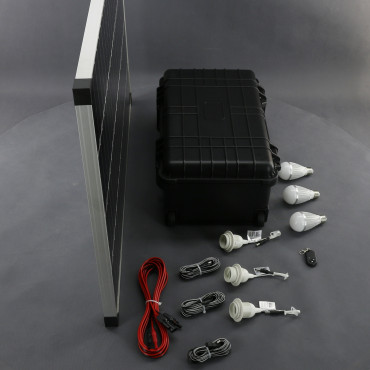

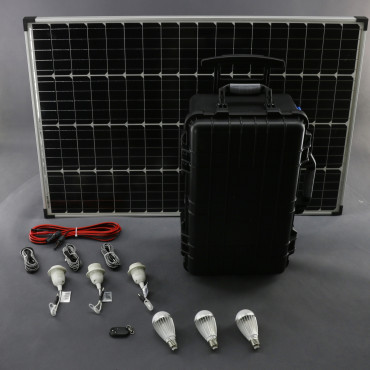

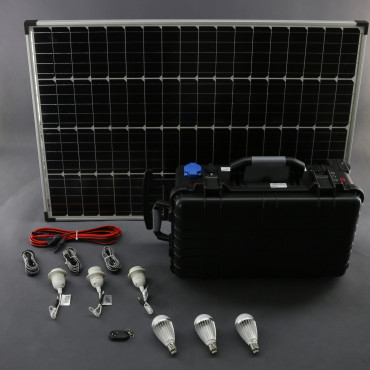

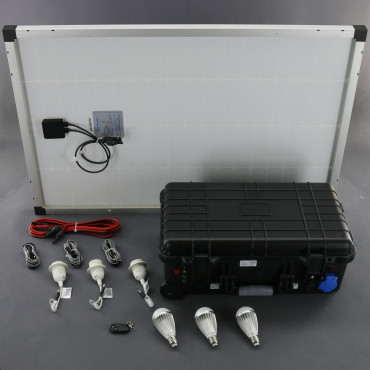

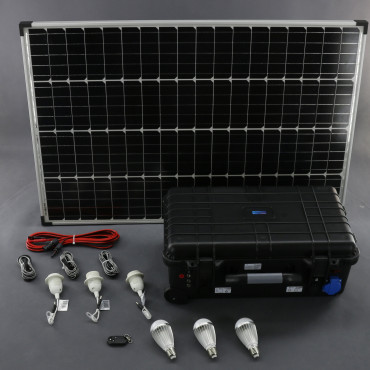

SO208, solární systém 100 W s aku, 230 V+12 V+USB+LED, přenosný
Kompletní přenosný fotovoltaický systém s akumulátorem určený pro výrobu, ukládání a využití elektrické energie pro napájení spotřebičů mimo elektrickou síť. Umožňuje napájet zařízení s napětím 230 V, 12 V i USB, efektivně využívat energii ze solárního panelu a zajistit energetickou soběstačnost v terénu. Lze využít v rekreačních objektech, karavanech, na lodích, při cestování, kempování, rybaření i pro nouzové napájení elektrických zařízení.
Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 100 W. Proud až 5,82 A.
O osvětlení se stará 3× 12 V DC LED žárovka E27 o výkonu 7 W (840 lm) včetně objímky. Komfortní dálkové ovládání pro spínání/vypínání a plynulou regulaci svitu s dlouhým dosahem (až 50 m), navíc ovládání vypínačem.
Pro 230 V AC spotřebiče je instalovaná zásuvka ovládaná vypínačem, výrobu zajišťuje měnič napětí, zátěž (spotřebič) až 300 W. Konstrukce měniče vyrábí napětí s čistou sinusovkou, je tedy stejné jako v zásuvce u vás doma.
Pro 12 V DC spotřebiče je instalovaná auto zásuvka (CL). Zátěž až 180 W (15 A).
Pro 5 V DC spotřebiče je instalovaná 2× USB zásuvka. Výkon až 10,5 W (2,1 A), až 5 W (1 A).
Všechna elektronika a akumulátor jsou uložené v robustním přenosném kufříku s madlem, vyrobeného z odolného plastu. Celé zařízení je chráněno pojistkou.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování). Celé zařízení je chráněno pojistkou.
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 40 Ah.
Kabel mezi solárním panelem a kufříkem ukončený konektorem dlouhý 5 m. Kabel k osvětlení ukončený konektory dlouhý 3× 5 m.
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.
Solární systém je schopný na nabitý akumulátor napájet osvětlení po dobu až 18 h. Solární panel se svým výkonem plně nabije akumulátor za 8 h (slunečných).

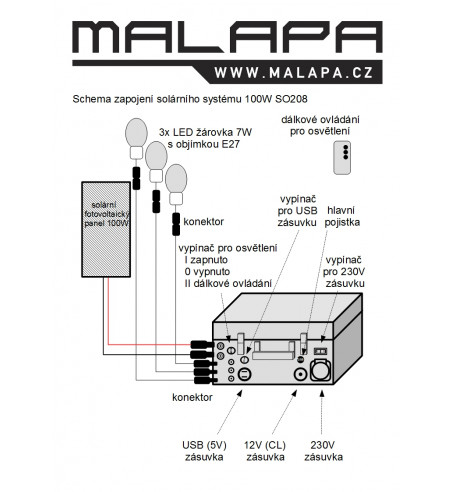

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu, počet/výkon osvětlení, kapacitu akumulátoru.
Technické údaje SO208:
napětí výstup - USB (5 V), 12 V DC, 230 V AC 50 Hz
výkon (solární panel) - až 100 W (5,82 A)
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
materiál - PVC, kov
solární panel:
počet panelů - 1×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 100 W (5,82 A)
rozměry - délka 1 000 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
objímka pro žárovku:
počet objímek - 3×
montáž - do otvoru, k zavěšení
objímka svítidla - E27
vnější závit - ano
přívodní kabel ukončený konektorem - 0,1 m
LED žárovka:
počet LED žárovek - 3×
patice - E27
výkon - 7 W
počet - 15× LED dioda
světelný tok - 840 lm
životnost - 35 000 h
úhel vyzařování - 180 °
barva světla - teplá bílá
teplota chromatičnosti - 2 700 až 3 500 K
pracovní teplota - -20 až +80 °
rozměry - ⌀ 70 mm, délka 100 mm (včetně patice)
dálkové ovládání pro osvětlení:
dálkové ovládání - zapnutí, vypnutí a plynulá změna intenzity jasu
frekvence - 433 MHz
dosah - až 50 m (ve volném prostoru)
rozměry - délka 58 mm, šířka 30 mm, výška 12 mm
vypínač osvětlení - (1 - OF - 2) zapnuto - vypnuto - dálkové ovládání
vypínač zásuvka 230 V AC - (1 - OF) zapnuto - vypnuto
zásuvka 230 V AC, měnič napětí:
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 50 Hz, ± 3 Hz
výstupní zátěž odporová - 300 W (1,3 A)
výstupní zátěž odporová krátkodobě - 600 W (2,6 A)
výstupní napětí druh - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
ochrana - podpětí, přetížení, přepólování (nevratná pojistka)
nízké vstupní napětí - indikace akustická 11,5 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 10,5 V DC, ± 0,5 V DC
účinnost při plném zatížení - od 90 %
chlazení - nucené
zásuvka 12 V DC:
auto zásuvka - CL 12 V
zátěž - až 180 W (15 A)
provedení - s krytkou
zásuvka USB:
typ zásuvky - 2× USB
napětí - 5 V DC
výkon - až 10,5 W (2,1 A), až 5 W (1 A)
ochrana - proti zkratu a přetížení
podsvícení - LED
provedení - s krytkou
akumulátor:
napětí systému - 12 V DC
kapacita - 40 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM
kabeláž:
1× kabel mezi solárním panelem a kufříkem ukončený solárními konektory - 5 m
3× kabel mezi kufříkem a osvětlením ukončený konektory - 5 m
kufřík:
madlo - ano
vstup - 1× solární panel
výstup - 3× osvětlení 12 V DC
externí nabíjení - vstup pro solární panel 12 až 17 V DC, až 10 A
jištěno pojistkou - 30 A
rozměry - délka 560 mm, šířka 350 mm, výška 230 mm
pracovní teplota - -35 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 31 400 g
RoHS (bez akumulátoru)
