SO310, solární čerpadlo 7 l/min s aku, hodiny, výtlak 6,5 m
Solární systém s časově řízeným ponorným čerpadlem a akumulátorem určený pro automatické čerpání a cirkulaci vody bez připojení k elektrické síti. Umožňuje nastavení doby provozu pomocí časového řízení, ukládá energii do vestavěného akumulátoru, zajišťuje provoz i při proměnlivém slunečním svitu a poskytuje přehled o systému na LCD displeji. Lze využít pro zavlažování zahrad, napouštění nádrží, vodní prvky, jezírka, chaty, skleníky, farmy i další aplikace vyžadující automatický provoz čerpadla.

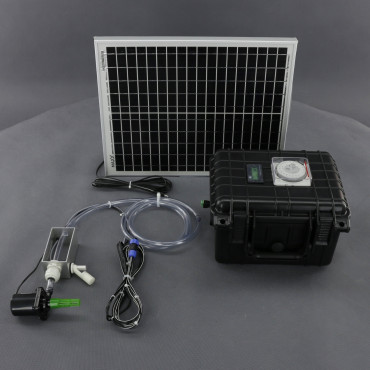

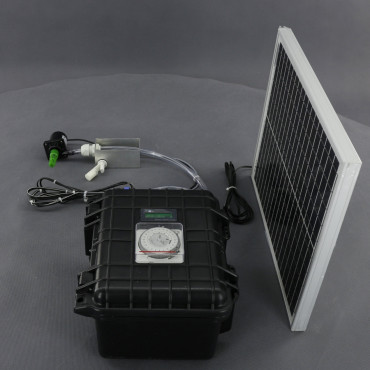

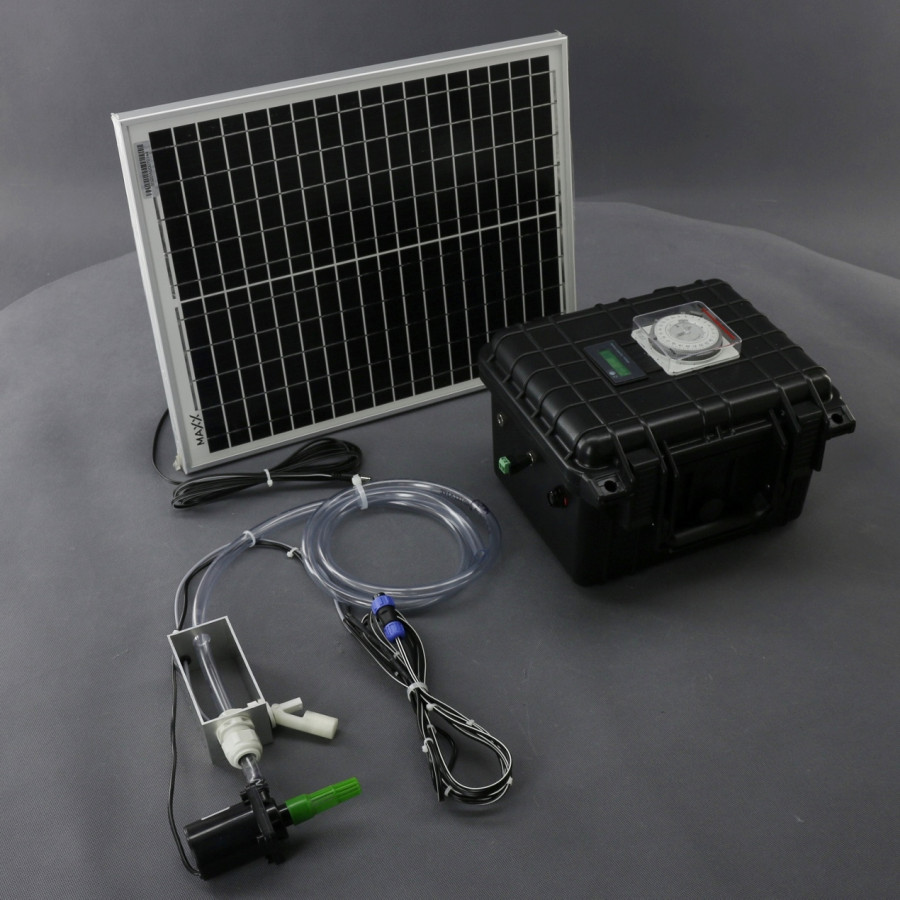

Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 20 W.
Čerpadlo má průtok vody až 7,16 l/min (430 l/h), výtlak až 6,5 m, hloubka ponoru až 0,9 m. Napojení o průměru 10 mm. Využití najde k čerpání čisté až mírně zkalené vody bez obsahu mechanických nečistot. Vstup je chráněný filtrem proti nečistotám. Při ucpání nebo zanesení čerpadla se dá rozebrat a vyčistit.

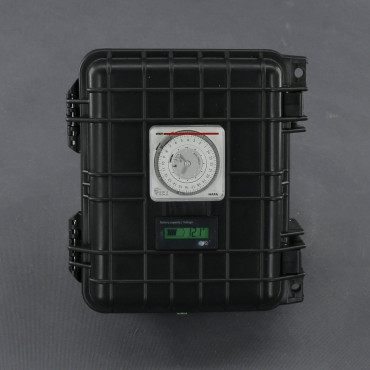

Všechna elektronika a akumulátor jsou uložené v robustním přenosném kufříku s madlem, vyrobeného z odolného plastu. Spínací hodiny umožní spínat čerpadlo v nastaveným čase. Spínací hodiny mají denní časový cyklus. Kontrola napětí voltmetrem.

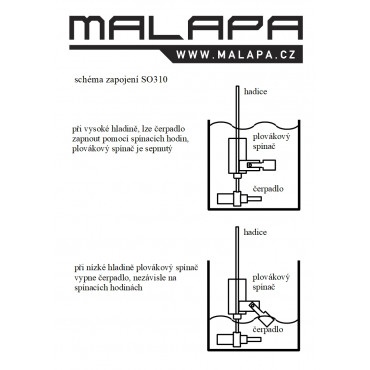

Čerpadlo je chráněné proti chodu na sucho plovákovým spínačem. Plovákový spínač jde posouvat a aretovat podél hadice.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 12 Ah.
Kabel mezi solárním panelem a kufříkem ukončený konektorem dlouhý 5 m. Kabel od čerpadla ukončený konektorem dlouhý 5 m. Hadice z PVC délka 5 m.

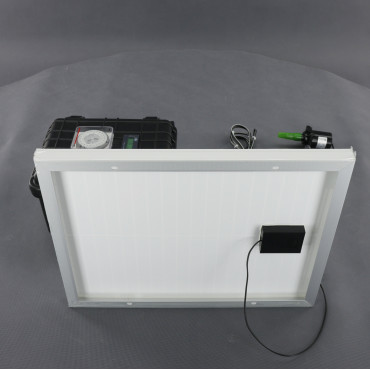

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém je schopný na nabitý akumulátor napájet čerpadlo po dobu až 27 h. Solární panel se svým výkonem plně nabije akumulátor za 13 h (slunečných). Celý systém pracuje s bezpečným napětím.

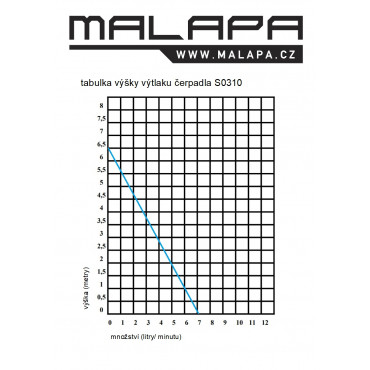

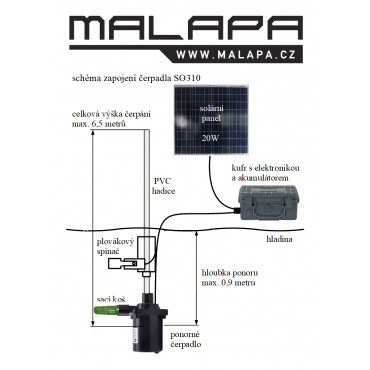

Ve fotogalerii produktu najdete schéma zapojení a tabulku výšky výtlaku výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO310:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 20 W
rozměry - délka 435 mm, šířka 356 mm, výška 25 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
materiál - PVC, kov
ponorné čerpadlo:
výkon - až 7,16 l/min (430 l/h)
výška čerpání - až 6,5 m
hloubka ponoru - až 0,9 m
sání - sací koš, filtr hrubý
napojení - ⌀ 10 mm
použití - sladká/slaná voda bez mechanických nečistot
typ čerpadla - 1 stupňové
bezkomutátorový motor - ano
doba použití - nepřetržitá
teplota kapaliny - až +60 °C
ochranu proti chodu na sucho - není, při provozu nutné ponoření v kapalině (mazáno a chlazeno protékající kapalinou)
hlučnost - 32 dB
životnost - 20 000 h
držák - 2× silikonový
přívodní kabel ukončený konektorem - 0,9 m
rozměry - délka 81 mm, šířka 48 mm, výška 63 mm
plovákový spínač:
materiál - polypropylen
rozsah pohybu - až 40 °
přívodní kabel k čidlu - 5 m
rozměry - ⌀ 22 mm, délka 88 mm
pracovní teplota - -30 až +110 °C (nezámrzná)
spínací hodiny:
provoz - nahoře stále zapnuto - uprostřed automatický provoz - dole stále vypnuto
terčík - spodní poloha- vypnuto/horní poloha- zapnuto
nastavitelný čas - 15 min až 24 h
cyklus spínání - 24 h
programy - až 96/24 h
tolerance - ± 1 s/24 h
záloha hodin - aku až 100 h
akumulátor:
napětí systému - 12 V DC
kapacita - 12 A h
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM
hadice - PVC, 5 m, vnitřní ⌀ 9 mm, vnější ⌀ 12 mm
kabeláž:
1× kabel k solárnímu panelu ukončený konektorem - 5 m
1× kabel k čerpadlu ukončený konektorem - 5 m
kufřík:
madlo - ano
vstup - 1× solární panel
výstup - 1× čerpadlo
voltmetr - ano
externí nabíjení - vstup pro sol. panel 12 až 17 V DC, do 2 A
rozměry - délka 270 mm, šířka 240 mm, výška 176 mm
pracovní teplota - -35 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 8 200 g
RoHS (bez akumulátoru)
