SO182, solární ventilátor s aku, nástěnný ⌀ 100 mm, 65 m3/h
Ventilátor se solárním panelem a akumulátorem určený pro automatické odvětrávání prostor i při kratším omezení slunečního svitu. Umožňuje ukládat energii do vestavěného akumulátoru, prodlužuje dobu provozu ventilátoru a zajišťuje spolehlivou ventilaci i při proměnlivém počasí. Lze využít pro odvětrání sklepa, garáže, zahradního domku, karavanu, obytného vozu, lodě i dalších objektů bez elektrické přípojky.

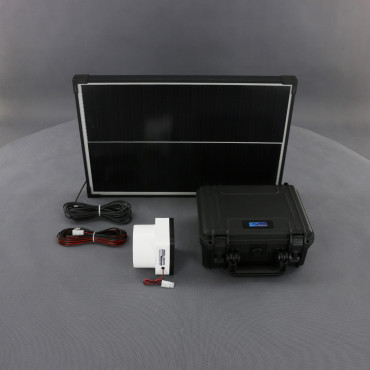

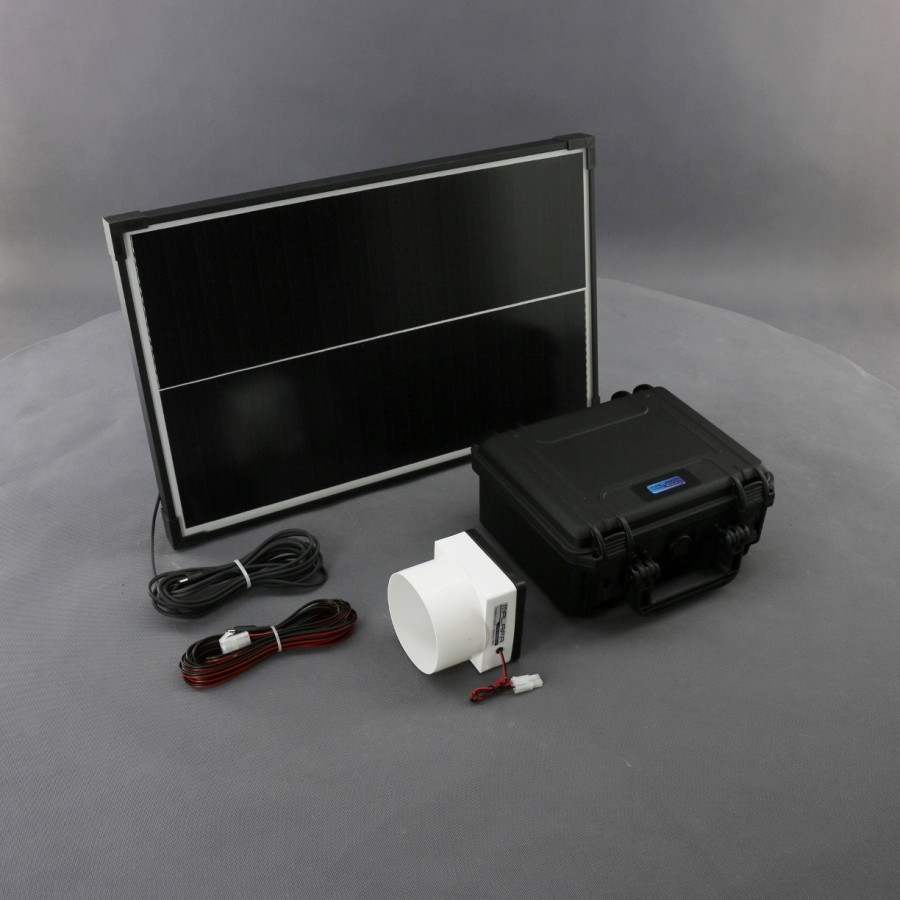

Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 30 W.
Ventilátor má průtok vzduchu až 65 m³/h. Axiální konstrukce. Horizontální i vertikální provoz. Montáž na stěnu, strop a k napojení do potrubí o průměru 100 mm. Směr proudícího vzduchu je možný z obou stran, po vyjmutí 4 spojovacích prvků lze motor vyjmout a otočit. Z pohledové strany ochranná mřížka s filtrem proti hmyzu a nečistotám. Bezkartáčový motor (bez uhlíků). Rotor je uložený v kuličkových ložiskách. Kryt těla, mřížka a 7 listá vrtule jsou vyrobené z antistatického plastu, odolného proti UV paprskům. Zvýšené krytí IP41. Obsahuje havarijní termostat.

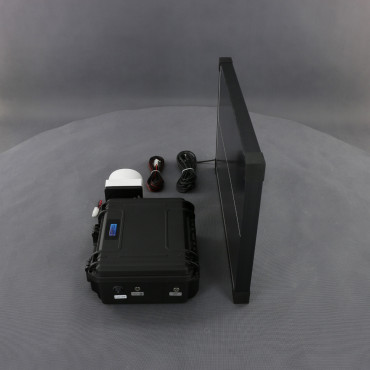

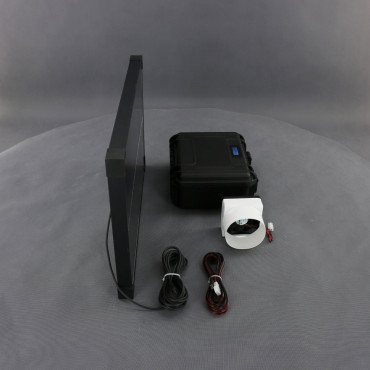

Všechna elektronika a akumulátor jsou uložené v robustním přenosném kufříku s madlem, vyrobeného z odolného plastu. Hlavní vypínač. Celé zařízení je chráněno pojistkou.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 12 Ah.
Kabel mezi solárním panelem a kufříkem ukončený konektorem dlouhý 5 m. Kabel mezi kufříkem a ventilátorem ukončený konektorem dlouhý 5 m.
Solární systém je schopný na nabitý akumulátor napájet ventilátor po dobu až 96 h. Solární panel se svým výkonem plně nabije akumulátor za 8 h (slunečných).

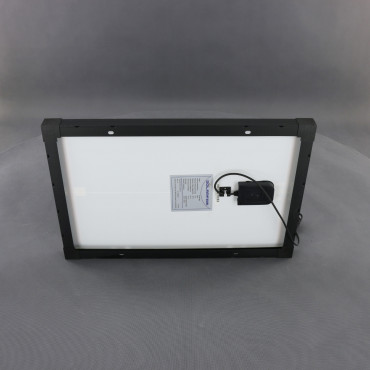

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Celý systém pracuje s bezpečným napětím.

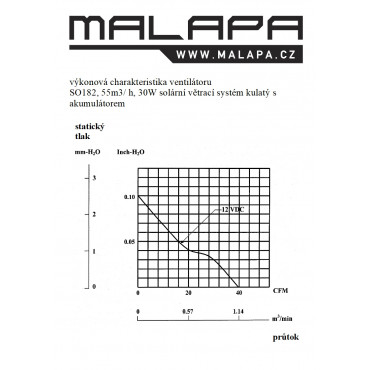

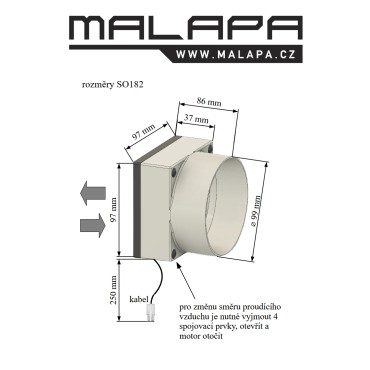

Ve fotogalerii produktu najdete rozměry a výkonovou charakteristiku výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu
Technické údaje SO182:
solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 30 W
rozměry - délka 545 mm, šířka 345 mm, výška 25 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
ventilátor:
průtok - až 65 m³/h (bez filtru)
počet otáček - 2 400 ot/min
typ ložiska - kuličkové
typ motoru - axiální, bezkartáčový (bez uhlíků)
statický tlak H₂O - 2,54 mm
hladina zvuku - 28 dBA
vrtule - 7 listů
třída izolace - A
přívodní kabel ukončený konektorem - 0,15 m
ochrana - havarijní termostat, autorestart
montáž - na stěnu, strop a do potrubí ⌀ 100 mm
materiál - PVC
pracovní teplota - -10 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
rozměry - délka 130 mm, šířka 100 mm, výška 100 mm
krytí - IP41
RoHS
mřížka větrací:
filtr - odnímatelný
rozměry - délka 92 mm, šířka 92 mm
materiál - PVC
barva - černá
otvory - 4×
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
materiál - PVC, kov
akumulátor:
napětí systému- 12 V DC
kapacita - 12 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM
kabeláž:
1× kabel mezi solárním panelem a kufříkem ukončený konektorem - 5 m
1× kabel mezi kufříkem a ventilátorem ukončený konektory - 5 m
kufřík:
madlo - ano
vstup - 1× solární panel
výstup - 1× ventilátor
vypínač - zapnuto - vypnuto (ON - OF)
externí nabíjení - vstup pro sol. panel 12 až 17 V DC, až 2 A
jištěno pojistkou - 3 A
rozměry - délka 270 mm, šířka 240 mm, výška 176 mm
pracovní teplota - -35 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 7 100 g
RoHS (bez akumulátoru)
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
