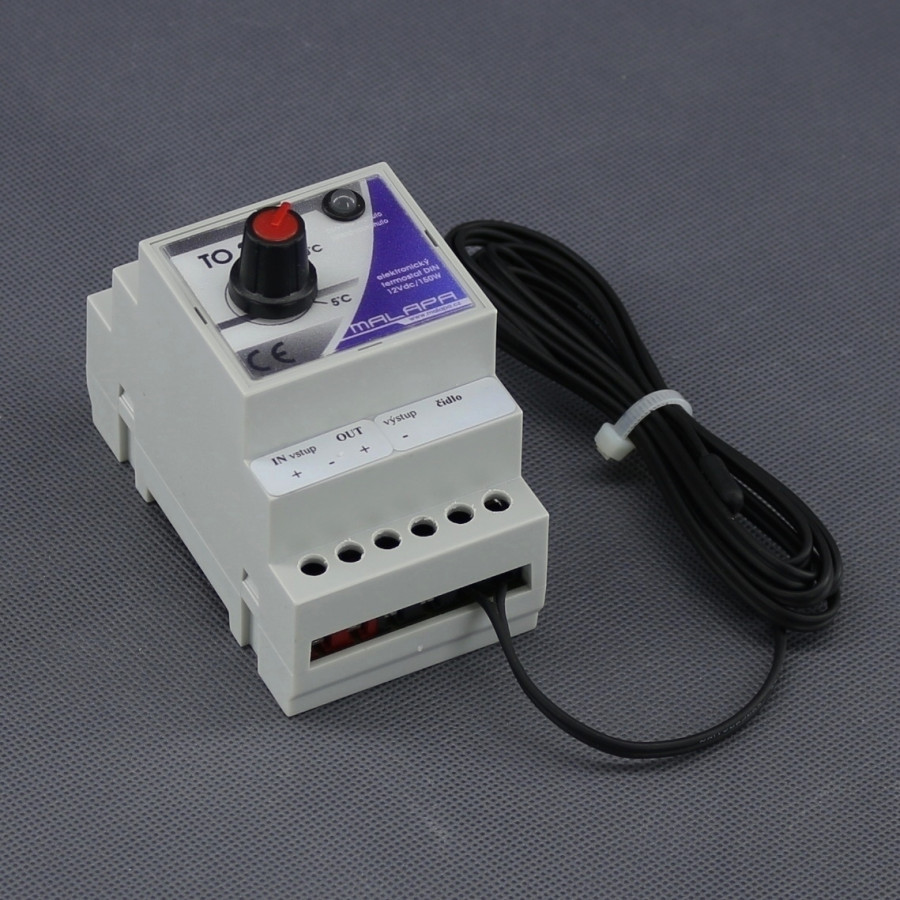

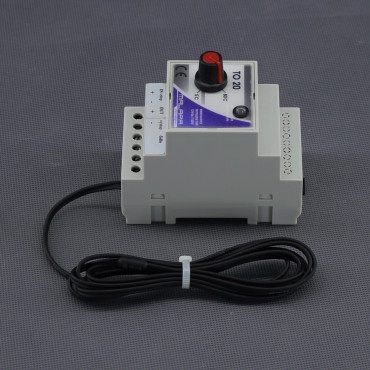

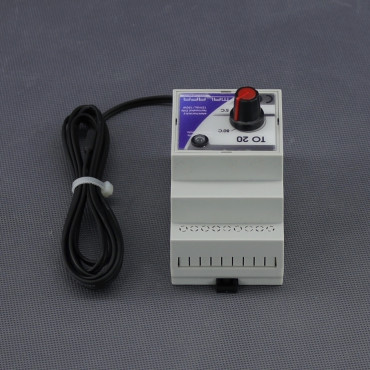

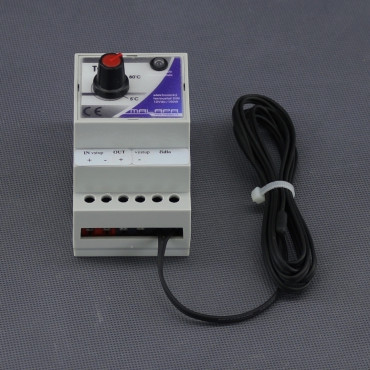

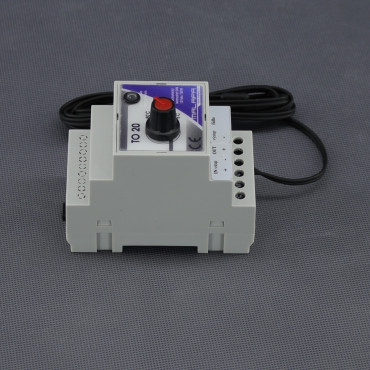

TO20 - termostat pro topení 12 V, 120 W, NC, na DIN lištu

TO20, termostat pro topení 12 V, 120 W, NC, na DIN lištu
Elektronický termostat s čidlem na DIN lištu je vhodný pro automatické spínání nebo vypínání připojených zařízení podle nastavené teploty a chránit technologie před přehřátím nebo podchlazením. Lze využít v elektrických rozvaděčích, rozvodných skříních, strojních zařízeních, vzduchotechnice i průmyslových instalacích.
Výstup pro topení (zvyšování teploty), SPST-NC. Nastavitelný teplotní rozsah 0 až +80 °C. Hystereze 4 °C. Pracovní napětí 12 V DC. Zátěž (spotřebič) až 120 W (10 A). Spínat lze i vyšší proudy, potom je potřeba zapojit do obvodu pomocné relé. Bezhlučné spínání, spínací prvek tranzistor. Zvyšování nebo snižování požadované teploty se provádí otočným knoflíkem. Světelná indikace (LED dioda dvojbarevná).
Vodotěsné vnější čidlo, délka sondy 1,5 m. Čidlo lze umístit na jiné místo než samotný přístroj. V prostoru doporučujeme umístit čidlo přibližně 1,5 m od země s dobrou cirkulací vzduchu, mimo dosah tepelných zářičů.
Připojení do svorkovnice. Montáž na DIN lištu (35 mm).

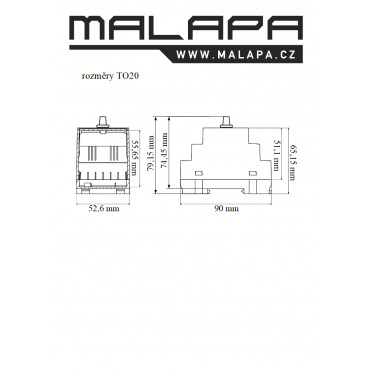

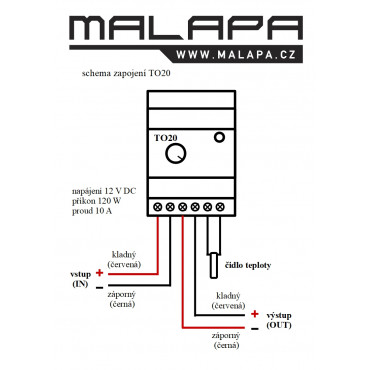

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu čidla, vyšší spínací výkon, jiný rozsah hodnot nebo vyšší krytí.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.




Technické údaje TO20:
čidlo:
čidlo teploty - odporové
délka prodloužení - 1 500 mm
rozměry - ⌀ 6 mm, délka 14 mm
krytí - IP68 (vodotěsné)

napětí - 12 V DC
kontakt - rozpínací (topení NC), SPST-NC
zátěž odporová - až 120 W
proud - až 1O A
rozsah nastavení teploty - 0 až +80 °C
zobrazení teploty - °C
hystereze teploty - 4 °C
tolerance teploty - ± 0,5 °C
zobrazení - analogové
indikace světelná - LED dioda dvojbarevná (zelená provoz, červená topení)
spínací prvek - tranzistor
připojení - svorkovnice
montáž - DIN lišta (35 mm)
celková váha - 100 g
rozměry - délka 90 mm, šířka 53 mm, výška 79 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
