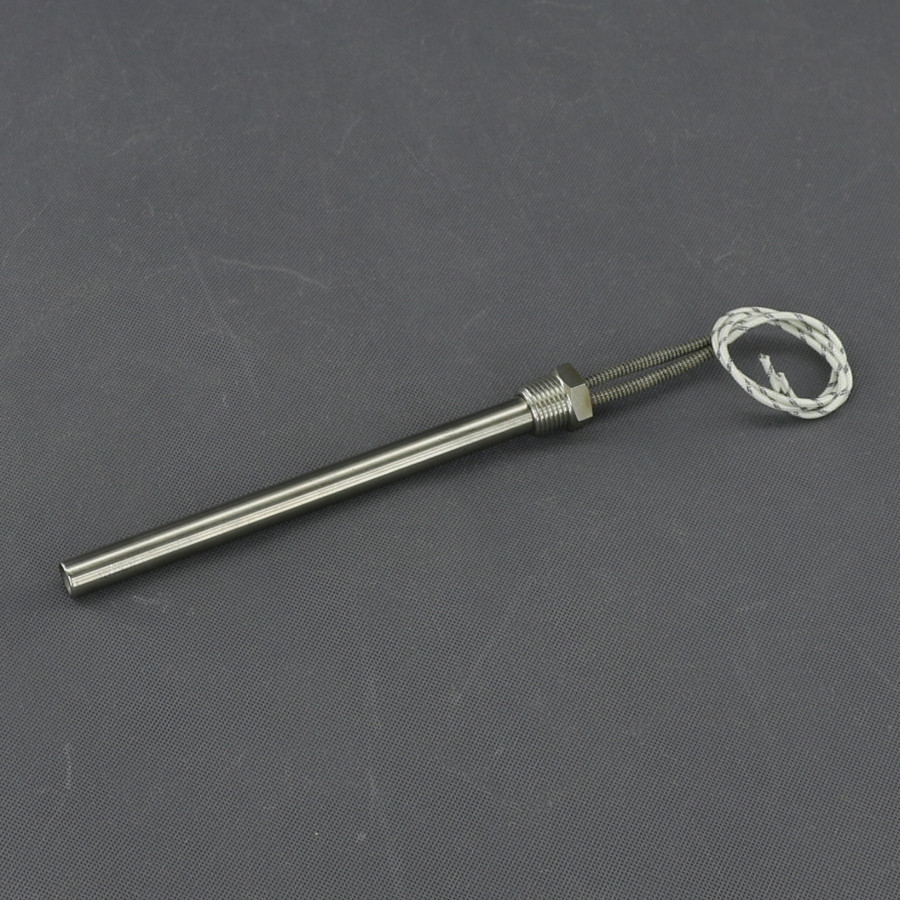

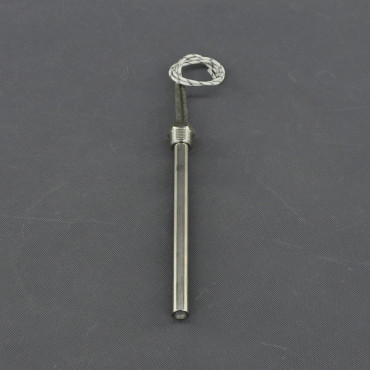

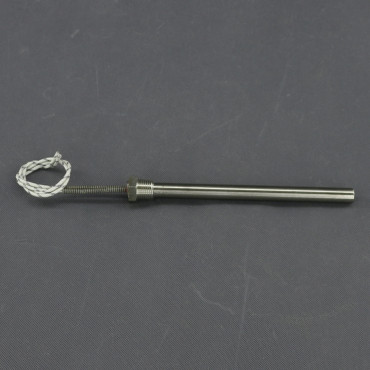

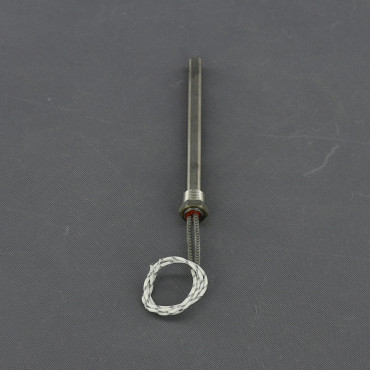

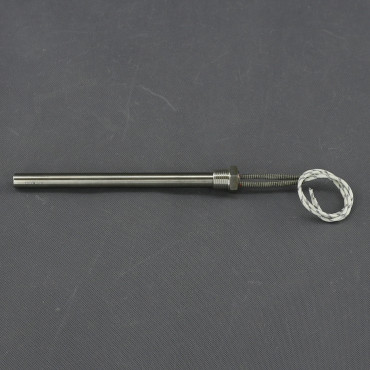

TF59 - topná patrona G 1/2", 12 V, 30 W, nerez, 190 mm

TF59, topná patrona G 1/2", 12 V, 30 W, nerez, 190 mm
Nerezová závitová topná patrona je určená pro průběžný ohřev kapalin v energetických a technologických aplikacích. Umožňuje spolehlivý provoz při stojatém i nuceném proudění média a snadné přizpůsobení různým způsobům zapojení. Lze využít v zásobnících, nádržích, průmyslových provozech, solárních systémech nebo laboratorních zařízeních.

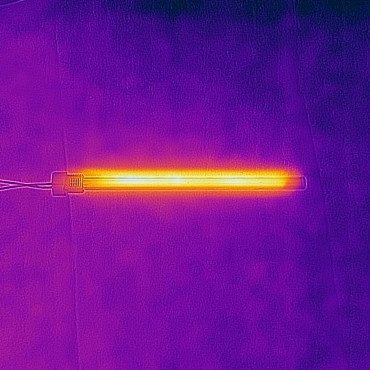

Montáž do otvoru s G 1/2 " závitem. Pracovní napětí 12 V AC DC (0 až 15 V AC DC). Výkon 30 W. Proud 2,5 A. Měrný tepelný výkon 0,38 W/cm². Délka tělesa se závitem 190 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 0,3 m. Materiál nerezová ocel. Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.
Ve fotogalerii produktu najdete rozměry výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF59:
napětí - 12 V AC DC (0 až 15 V AC DC)
výkon - 30 W
proud - 2,5 A
tolerance - ± 10 %
závit - G 1/2 "
počet závitů - 14/"
stoupání závitu - 1,814 mm
měrný tepelný výkon - 0,38 W/cm²
ukončení - šestihranná hlavice (klíč č. 24)
přívodní kabel ukončený volným koncem - 0,3 m
kabel izolace - silikon
materiál - nerez (korozivzdorná ocel)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 000 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému, v jímce
délka celková - 200 mm
délka se závitem - 190 mm
délka bez závitu - 176 mm
topná část - ⌀ 14 mm
průrazné napětí - 1 500 V
krytí - IP67
celková váha - 160 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
