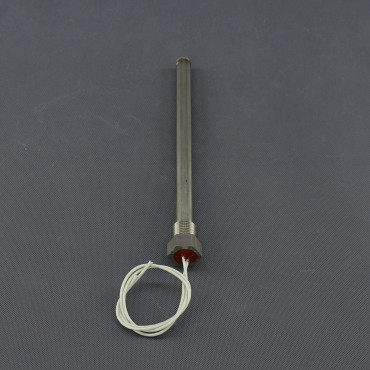

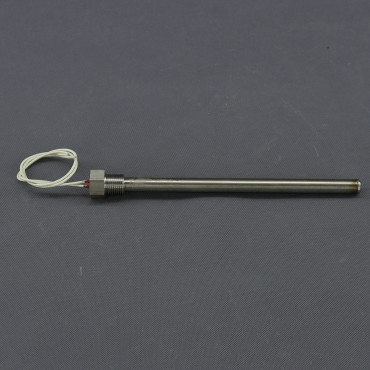

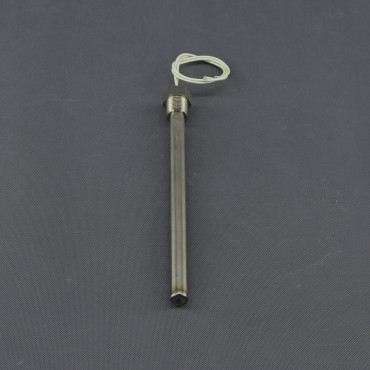

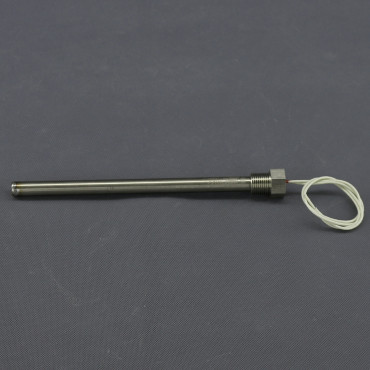

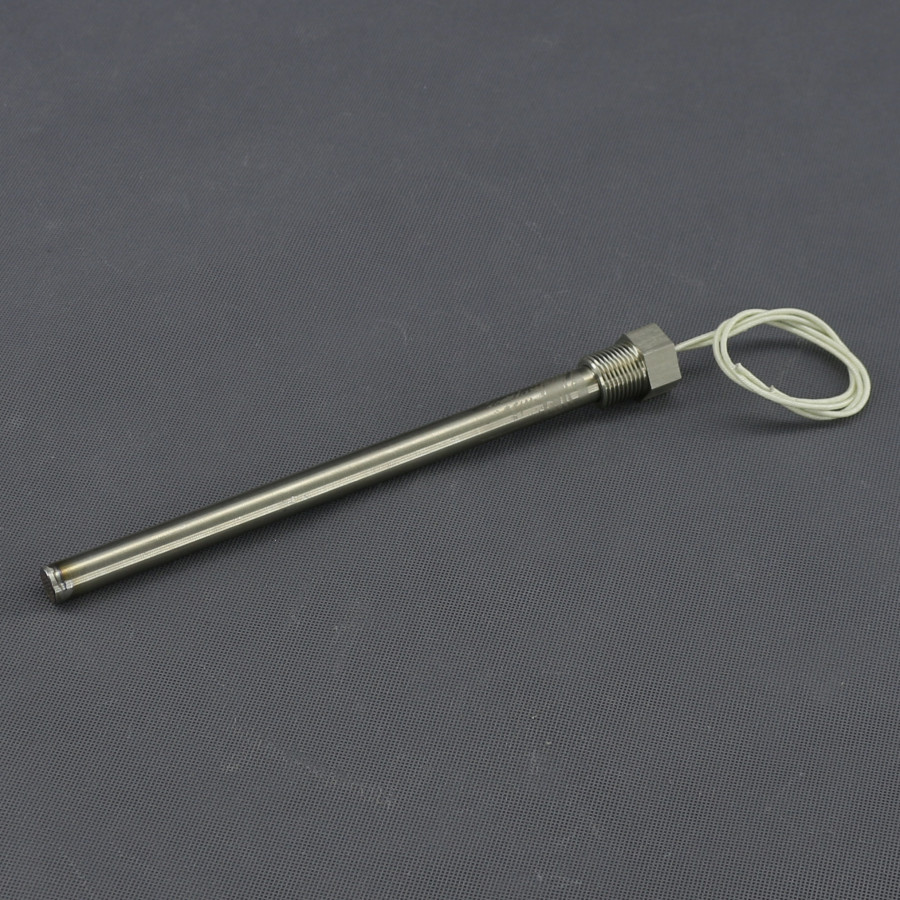

TF54 - topná patrona G 1/2", 48 V, 150 W, nerez, 235 mm

TF54, topná patrona G 1/2", 48 V, 150 W, nerez, 235 mm
Nerezová topná patrona se závitem G 1/2" je určená pro ohřev vody, otopných kapalin a dalších médií v technických zařízeních. Umožňuje rovnoměrně zahřívat kapalinu a snadno se instaluje do běžně používaného závitového otvoru. Lze využít v bojlerech, zásobnících, topných soustavách, průmyslových provozech nebo laboratorních aplikacích.

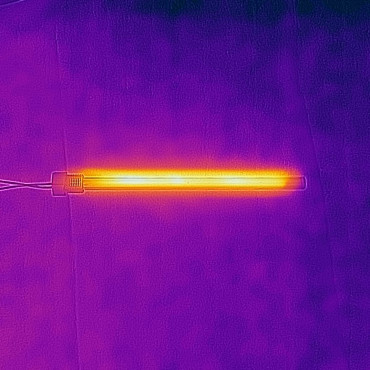

Montáž do otvoru s G 1/2 " závitem. Pracovní napětí 48 V AC DC (0 až 55 V AC DC). Výkon 150 W. Proud 3,12 A. Měrný tepelný výkon 1,54 W/cm². Délka tělesa se závitem 235 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 0,3 m. Materiál nerezová ocel. Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.
Ve fotogalerii produktu najdete rozměry výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF54:
napětí - 48 V AC DC (0 až 55 V AC DC)
výkon - 150 W
proud - 3,12 A
tolerance - ± 10 %
závit - G 1/2 "
počet závitů - 14/"
stoupání závitu - 1,814 mm
měrný tepelný výkon - 1,54 W/cm²
ukončení - šestihranná hlavice (klíč č. 24)
přívodní kabel ukončený volným koncem - 0,3 m
kabel izolace - silikon
materiál - nerez (korozivzdorná ocel)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 000 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému, v jímce
délka celková - 250 mm
délka se závitem - 235 mm
délka bez závitu - 217 mm
topná část - ⌀ 14 mm
průrazné napětí - 1 500 V
krytí - IP67
celková váha - 210 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
