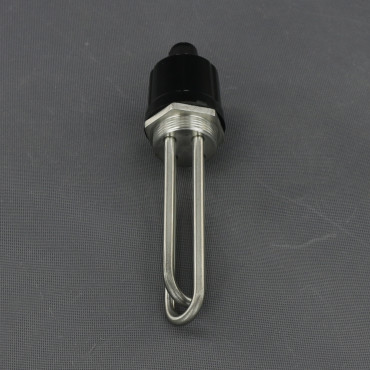

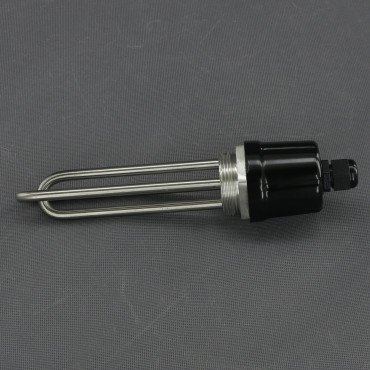

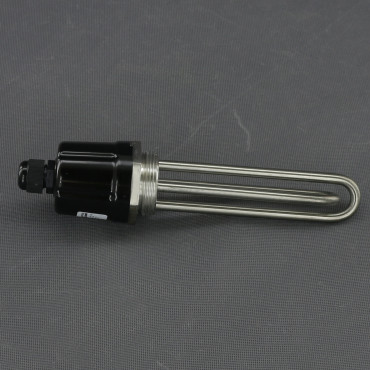

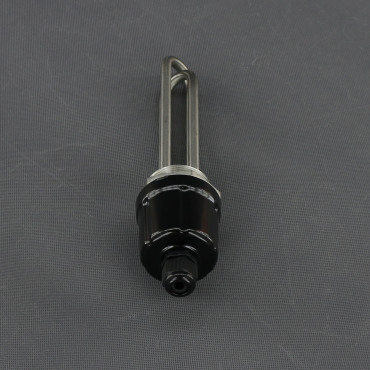

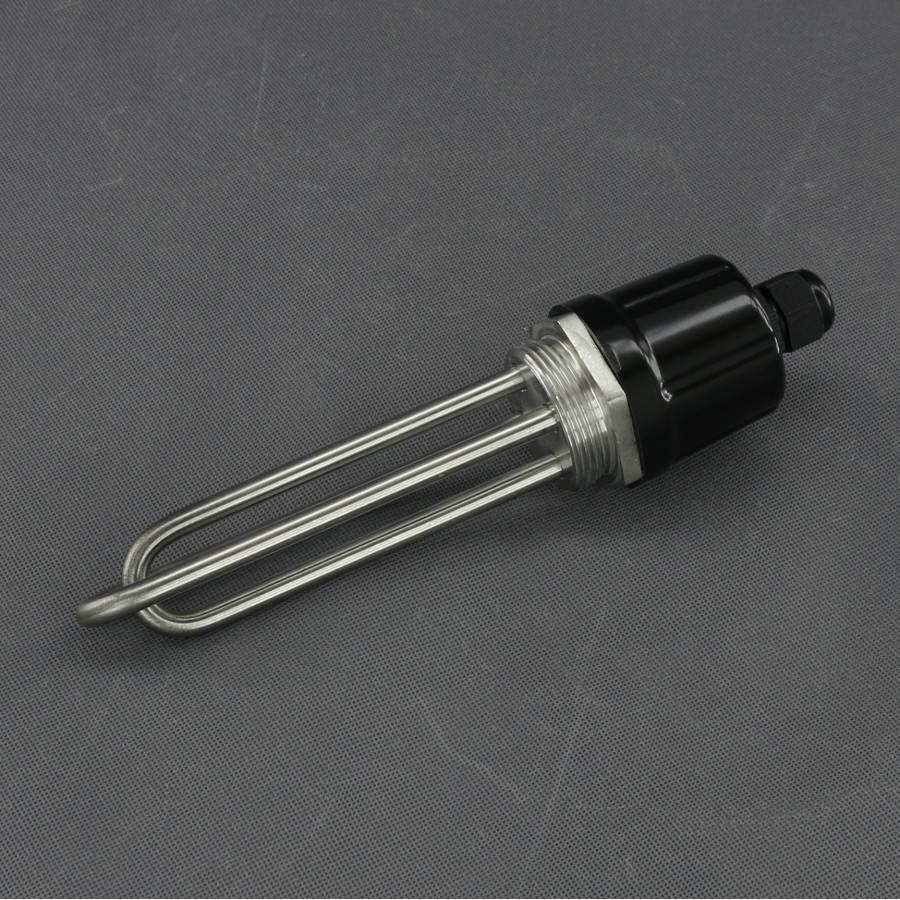

TF110 - topná patrona G 6/4", 12 V, 600 W, délka 160 mm

TF110, topná patrona G 6/4", 12 V, 600 W, délka 160 mm
Měděná topná patrona s niklovaným povrchem je určená pro účinný ohřev vody a dalších kapalin v nízkonapěťových systémech. Umožňuje přizpůsobit elektrické zapojení podle použitého zdroje a zajišťuje stabilní přenos tepla do ohřívaného média. Lze využít v karavanech, lodích, fotovoltaických systémech, zásobnících nebo technologických nádržích.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 12 V AC DC (0 až 15 V AC DC). Celkový výkon 600 W, skládá se ze 2 větví, každá větev výkon 300 W. Proud 50 A (2× 25 A). Měrný tepelný výkon 3,9 W/cm². Délka tělesa se závitem 160 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

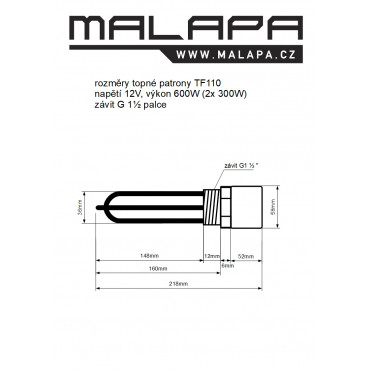

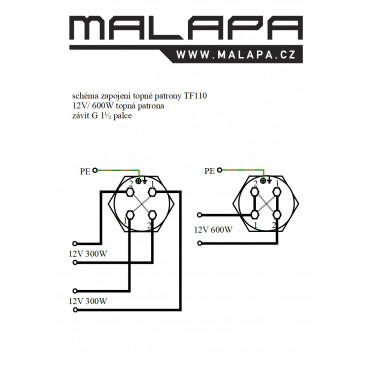

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF110:
napětí - 12 V AC DC (0 až 15 V AC DC)
výkon - 600 W (2× 300 W)
proud - 50 A (2× 25 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2)
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 3,9 W/cm²
ukončení - šestihranná hlavice (klíč č. 54)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 218 mm (bez průchodky)
délka se závitem - 160 mm
délka bez závitu - 148 mm
topná část - ⌀ 36 mm
krytka - ⌀ 58 mm, délka 52 mm
krytí - IP54 (s krytkou)
celková váha - 585 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
