Topné závitové těleso pro ohřev kapalin. Cu, Ni povrch, 96 V napětí, 1 200 W (1× 1 200 W) výkon, G 6/4 " (G 1 1/2 ") závit, 226 mm délka. Připojení šroubové.

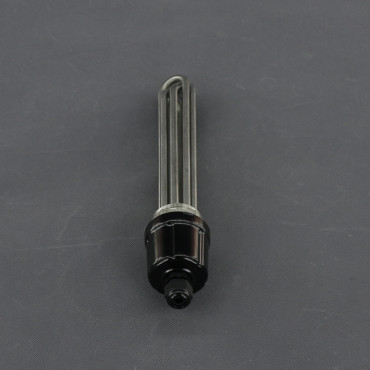

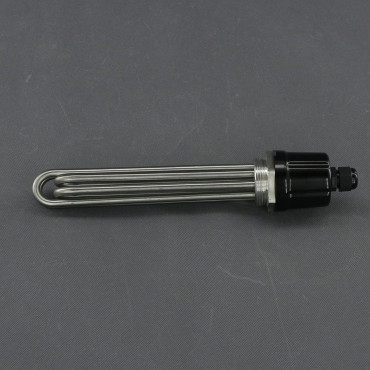

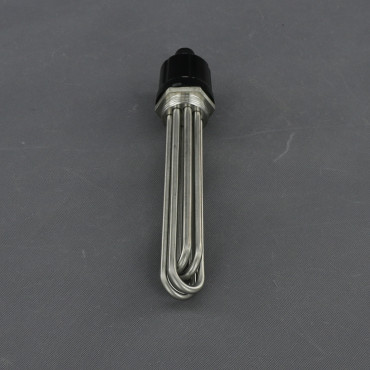

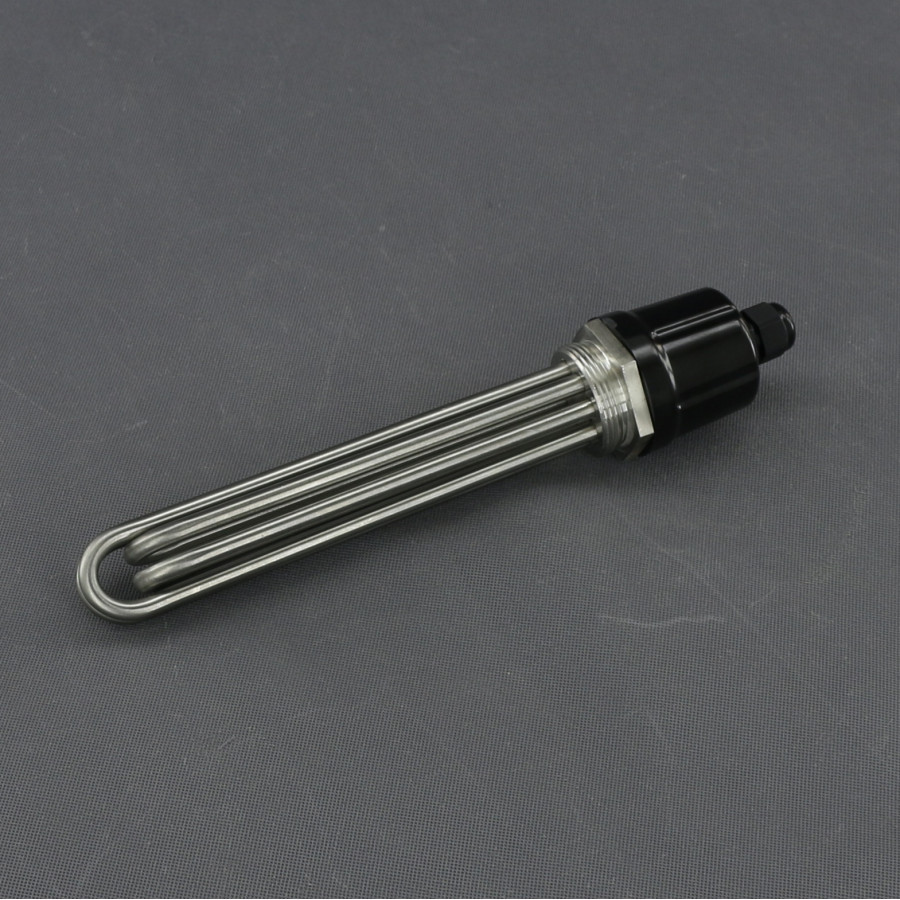

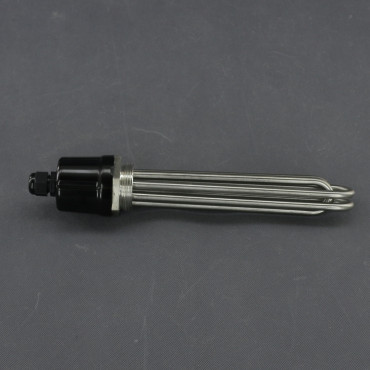

TF115, topná patrona G 6/4", 96 V, 1200 W, délka 226 mm
Vícevětvová topná patrona z niklované mědi je určená pro výkonný ohřev vody a dalších provozních kapalin v systémech s vyšším napájecím napětím. Umožňuje rozdělit tepelný výkon mezi jednotlivé topné větve a přizpůsobit jejich zapojení požadavkům konkrétní instalace. Lze využít v akumulačních nádržích, technologických zásobnících, energetických systémech nebo průmyslových provozech.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 96 V AC DC (0 až 110 V AC DC). Celkový výkon 1 200 W, skládá se ze 4 větví, které jsou mezi sebou sériově propojené. Proud 12,5 A. Měrný tepelný výkon 3,5 W/cm². Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

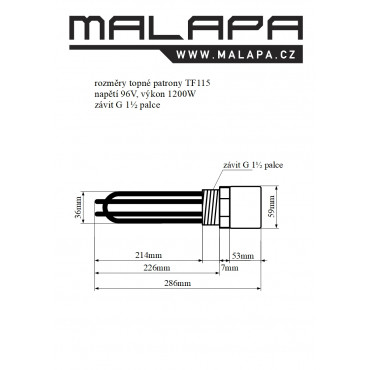

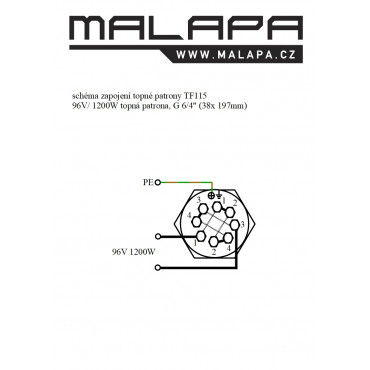

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF115:
napětí - 96 V AC DC (0 až 110 V AC DC)
výkon - 1 200 W
proud - 12,5 A
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 3,5 W/cm²
ukončení - šestihranná hlavice (klíč č. 55)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 286 mm (bez průchodky)
délka se závitem - 226 mm
délka bez závitu - 214 mm
topná část - ⌀ 36 mm
krytka - ⌀ 59 mm, délka 53 mm
krytí - IP54 (s krytkou)
celková váha - 850 g
RoHS
