Topné závitové těleso pro ohřev kapalin. Cu, Ni povrch, 230 V napětí, 6 000 W (3× 2 000 W) výkon, G 6/4 " (G 1 1/2 ") závit, 425 mm délka. Připojení šroubové.

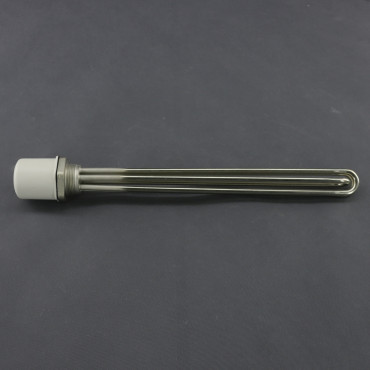

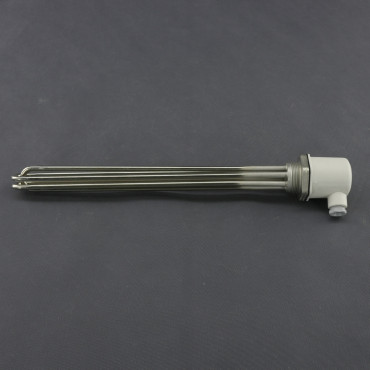

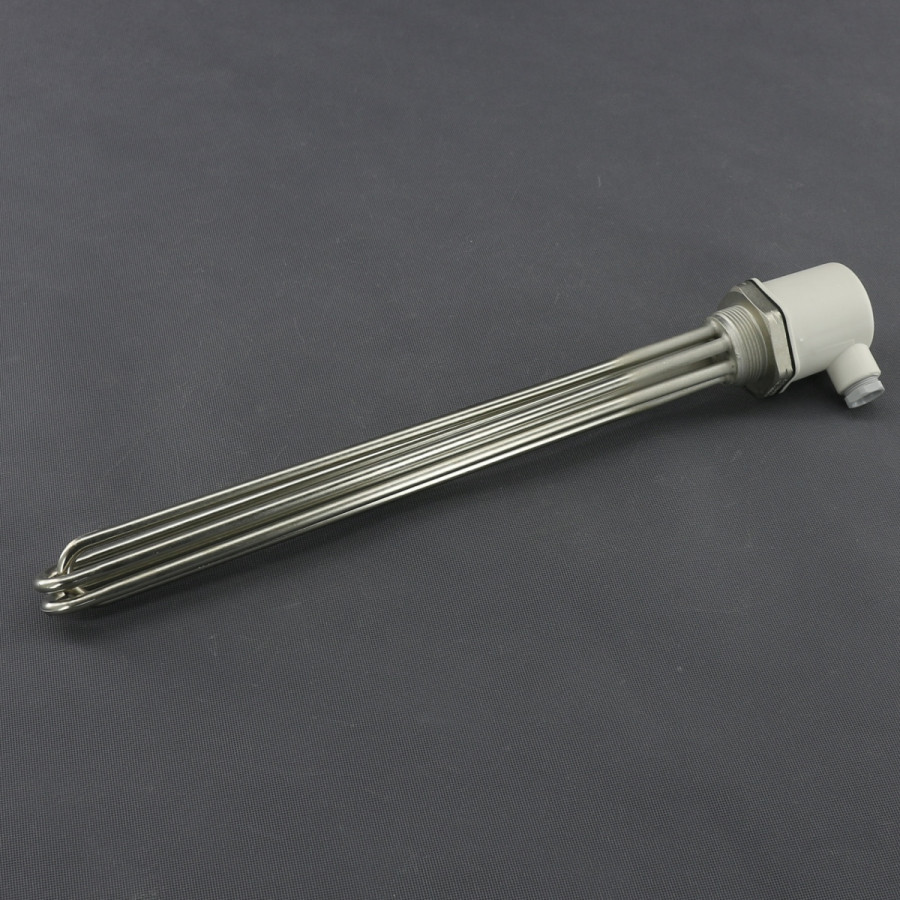

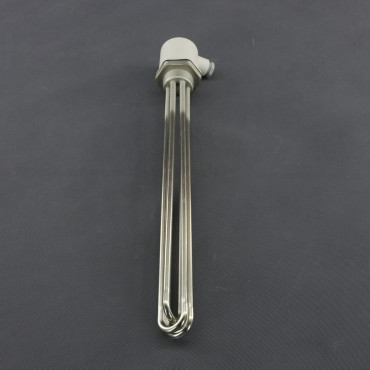

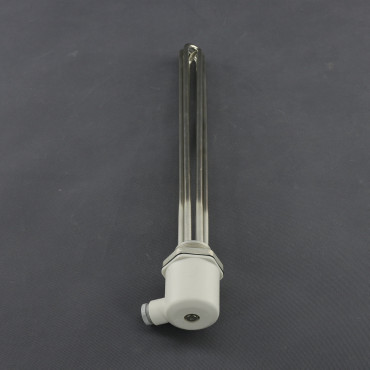

TF124, topná patrona G 6/4", 230 V, 6000 W, délka 425 mm
Dlouhá topná patrona s více topnými větvemi je určená pro intenzivní ohřev velkých objemů kapalin. Umožňuje využít vysoký tepelný výkon při zachování rovnoměrného zahřívání celé topné části. Lze využít ve velkokapacitních zásobnících, průmyslových nádržích, akumulačních systémech nebo energetických provozech.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 230 V AC DC (0 až 250 V AC DC). Celkový výkon 6 000 W, skládá se ze 3 větví, každá větev výkon 2 000 W. Proud 26,08 A (3× 8,69 A). Měrný tepelný výkon 9,8 W/cm². Délka tělesa se závitem 425 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

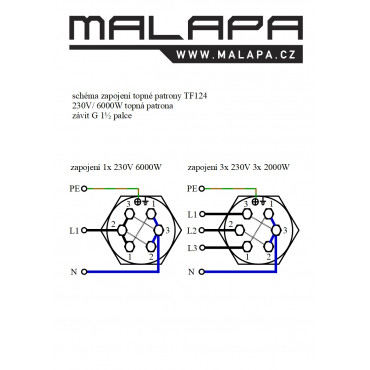

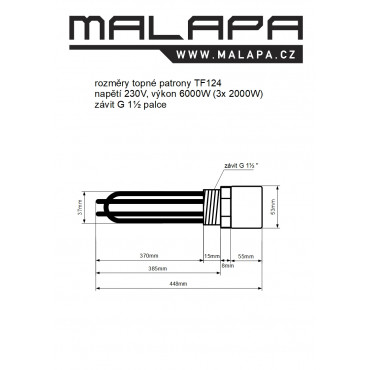

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF124:
napětí - 230 V AC DC (0 až 250 V AC DC)
výkon - 6 000 W (3× 2 000 W)
proud - 26,08 A (3× 8,69 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 9,8 W/cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 500 mm
délka se závitem - 425 mm
délka bez závitu - 405 mm
topná část - ⌀ 37 mm
krytka - ⌀ 60 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 1 030 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
