Topné závitové těleso pro ohřev kapalin. Nerezová ocel, 230 V napětí, 1 500 W (3× 500 W) výkon, G 6/4 " (G 1 1/2 ") závit, 142 mm délka. Připojení šroubové.

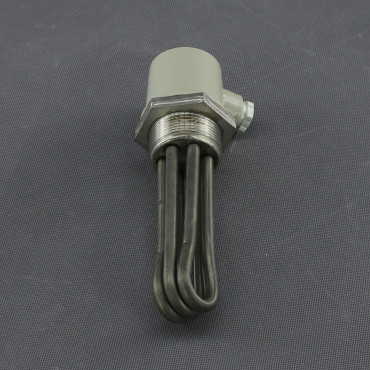

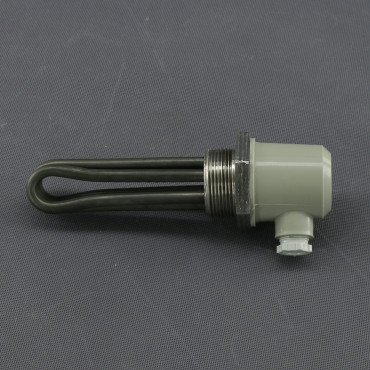

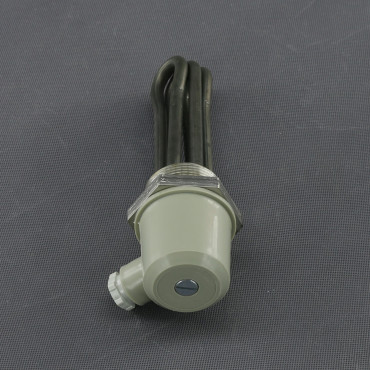

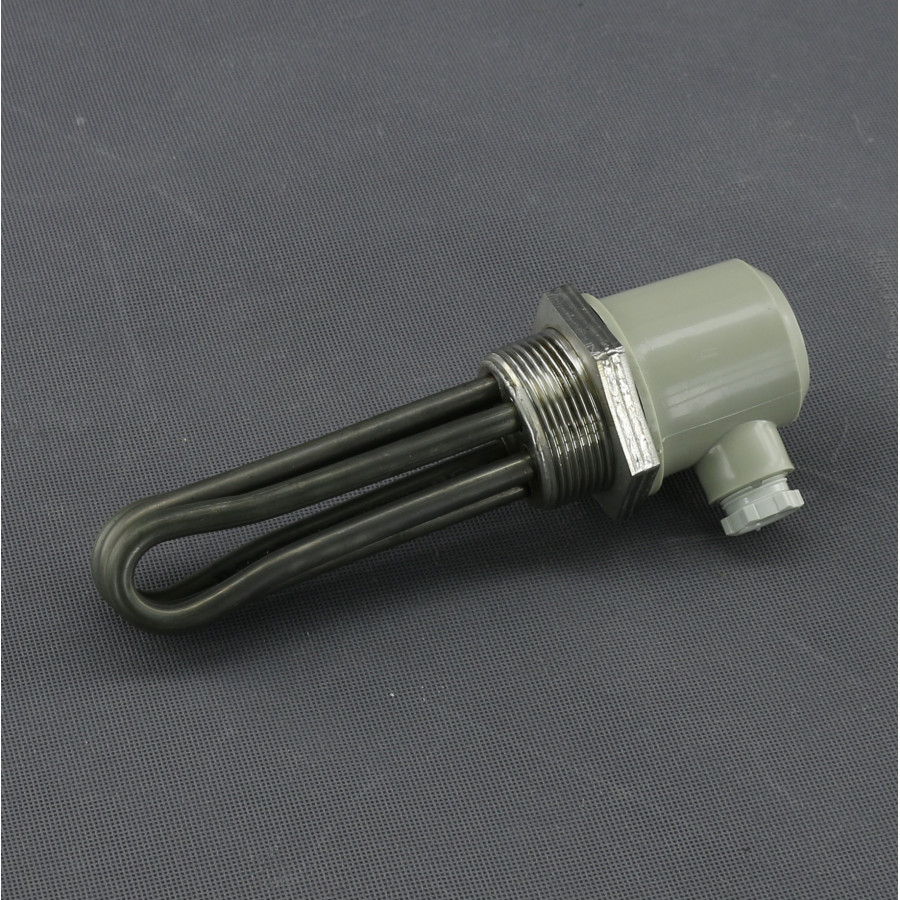

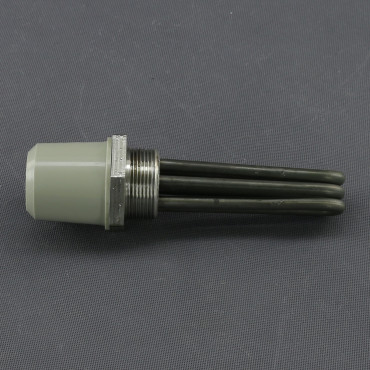

TF108, topná patrona G 6/4", 230 V, 1500 W, nerez, 142 mm
Nerezová topná patrona je určená pro spolehlivý ohřev vody a dalších provozních kapalin v zásobnících a technologických nádobách. Umožňuje rovnoměrně předávat teplo do média, odolává dlouhodobému provozu a snadno se montuje pomocí standardního závitu. Lze využít v bojlerech, akumulačních nádržích, topných soustavách, laboratorních zařízeních i průmyslových technologiích.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 230 V AC DC (0 až 250 V AC DC). Celkový výkon 1 500 W, skládá se ze 3 větví, každá větev výkon 500 W. Proud 6,52 A (3× 2,17 A). Měrný tepelný výkon 7,61 W/cm². Délka tělesa se závitem 142 mm. Připojení šroubové M 5 pod krytkou. Materiál nerezová ocel. Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

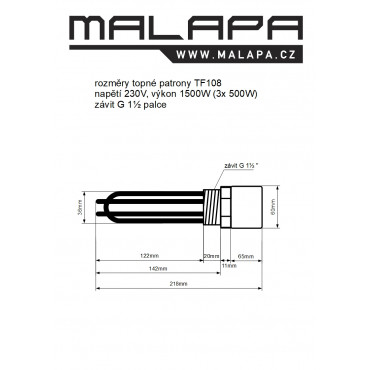

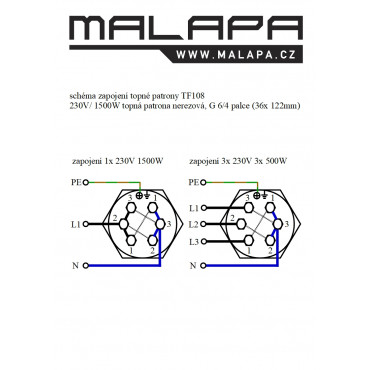

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF108:
napětí - 230 V AC DC (0 až 250 V AC DC)
výkon - 1 500 W (3× 500 W)
proud - 6,52 A (3× 2,17 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 7,61 W/cm²
ukončení - šestihranná hlavice (klíč č. 60)
připojení - šroubové M 5
vývodka (na krytce) - PG1 13,5
materiál - nerez (korozivzdorná ocel)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 218 mm
délka se závitem - 142 mm
délka bez závitu - 122 mm
topná část - ⌀ 36 mm
krytka - ⌀ 60 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 525 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
