Topné závitové těleso pro ohřev kapalin. Studený konec, Cu, Ni povrch, 230 V napětí, 4 000 W (3× 1 333 W) výkon, G 6/4 " (G 1 1/2 ") závit, 368 mm délka. Připojení šroubové.

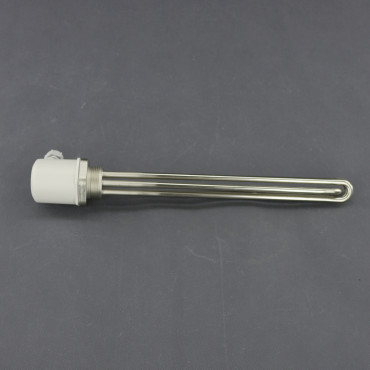

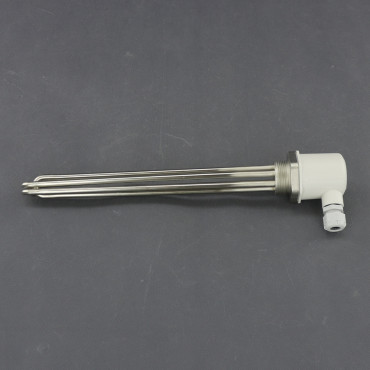

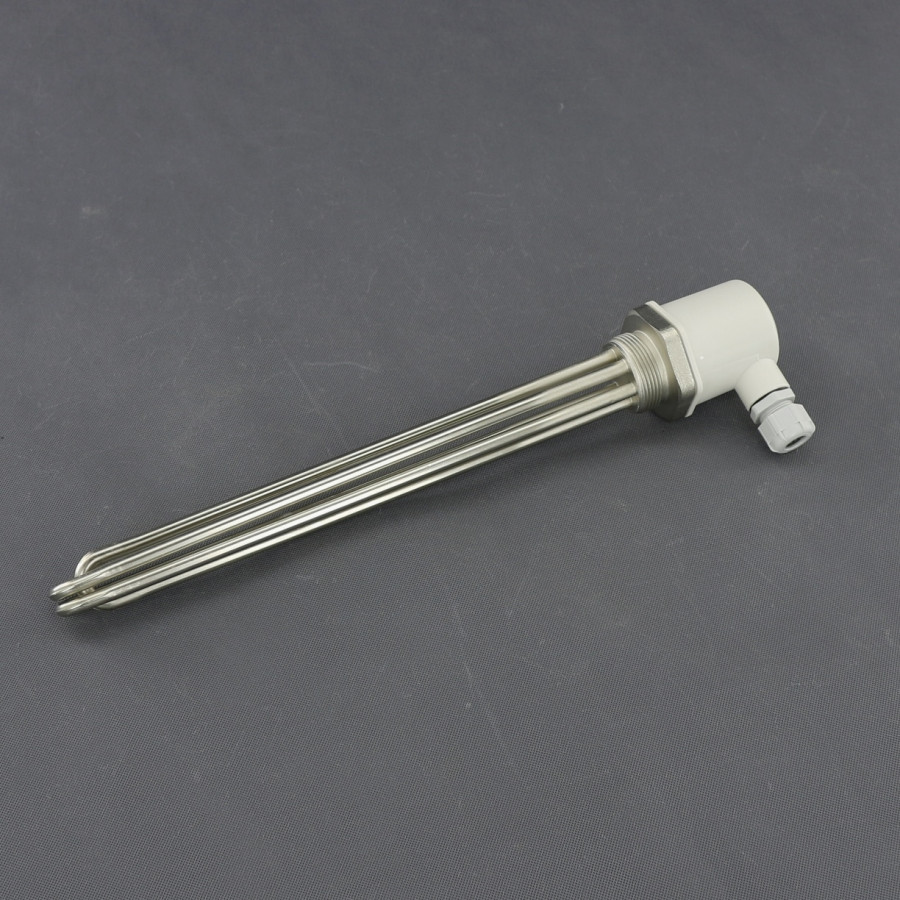

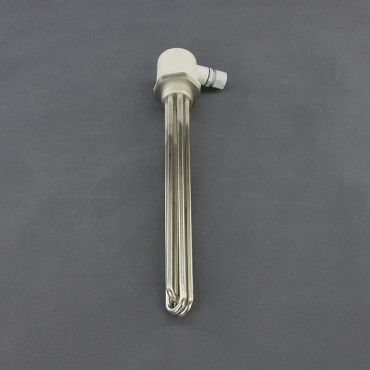

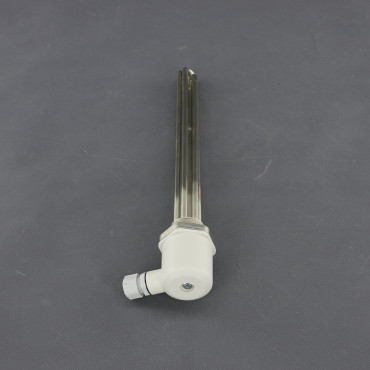

TF133, topná patrona G 6/4", 230 V, 4000 W, studený konec
Výkonná topná patrona se studeným koncem je určená pro intenzivní ohřev kapalin v rozměrnějších nádržích. Umožňuje rozložit tepelnou energii do větší hloubky média a podporuje rovnoměrnější průběh ohřevu při dlouhodobém provozu. Lze využít v průmyslových nádržích, akumulačních zásobnících, topných soustavách nebo technologických provozech.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 230 V AC DC (0 až 250 V AC DC). Celkový výkon 4 000 W, skládá se ze 3 větví, každá větev výkon 1 333 W. Proud 17,39 A (3× 5,79 A). Měrný tepelný výkon 10,5 W/cm². Studený konec, netopící část dlouhá 100 mm, která je mezi přírubou a topnou částí. Délka tělesa se závitem 368 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

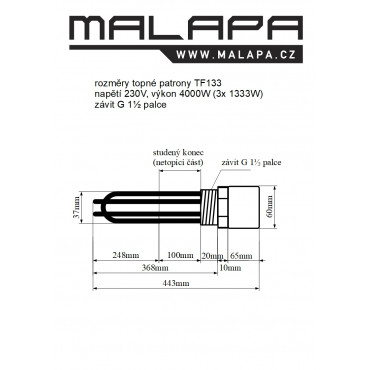

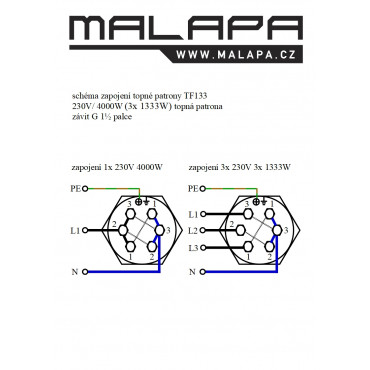

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF133:
napětí - 230 V AC DC (0 až 250 V AC DC)
výkon - 4 000 W (3× 1 333 W)
proud - 17,39 A (3× 5,79 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 10,5 W/cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
studený konec - 100 mm
délka celková - 443 mm
délka se závitem - 368 mm
délka bez závitu - 348 mm
topná část - ⌀ 37 mm
krytka - ⌀ 60 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 960 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
