Topné závitové těleso pro ohřev kapalin. Cu, Ni povrch, 60 V napětí, 2 400 W (4× 600 W) výkon, G 6/4 " (G 1 1/2 ") závit, 226 mm délka. Připojení šroubové.

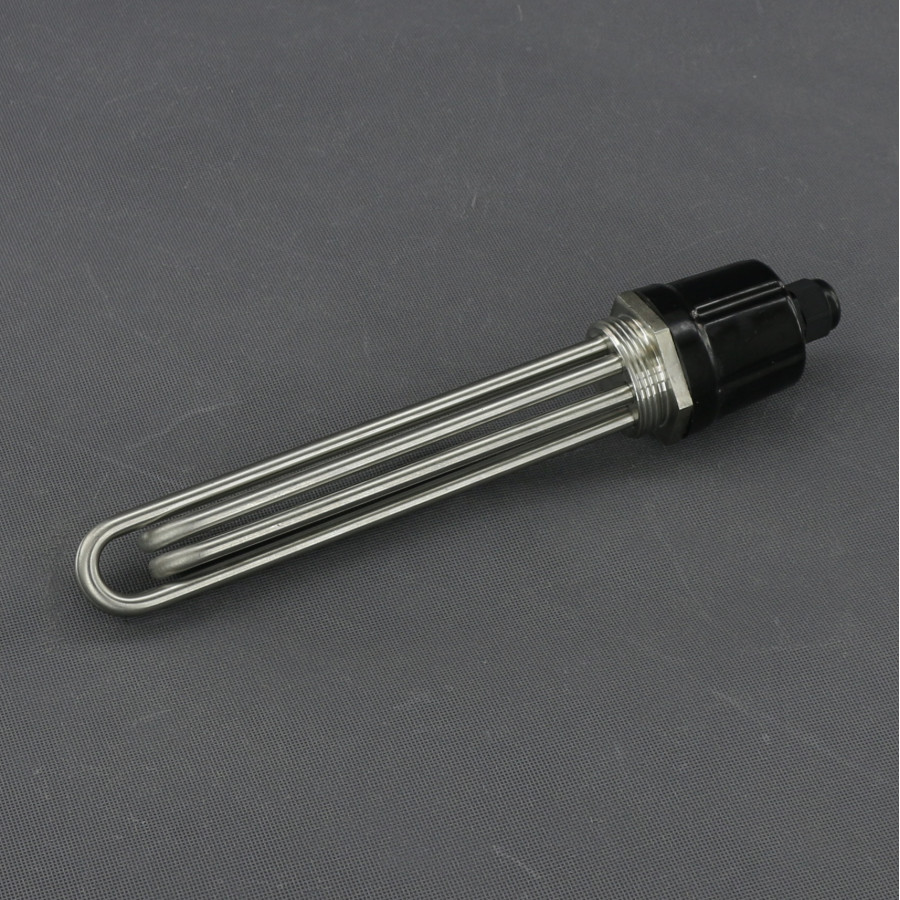

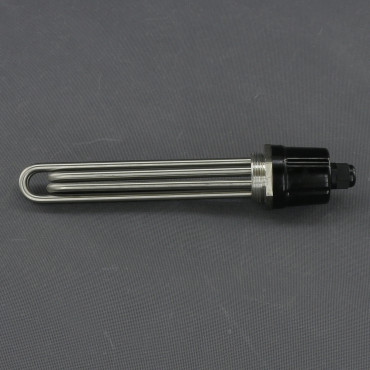

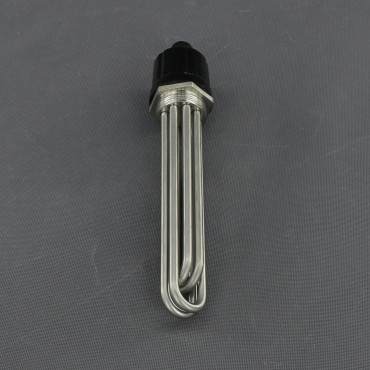

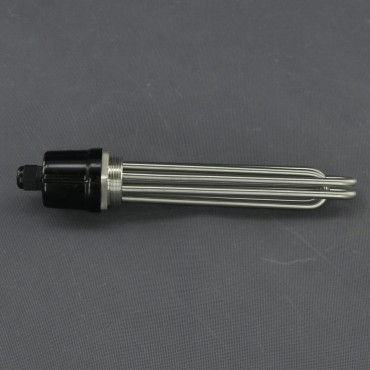

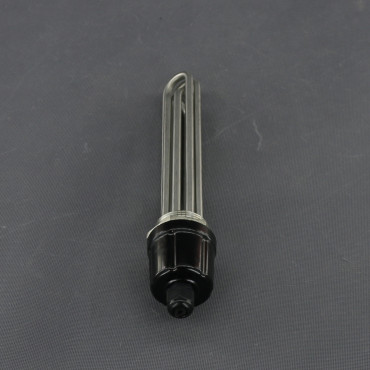

TF135, topná patrona G 6/4", 60 V, 2400 W, délka 226 mm
Topná patrona s několika samostatnými topnými větvemi je určená pro efektivní ohřev kapalin v energetických a technologických aplikacích. Umožňuje kombinovat jednotlivé topné okruhy podle požadovaného výkonu a zvyšuje flexibilitu při návrhu elektrického zapojení. Lze využít v zásobnících, bojlerech, fotovoltaických systémech, průmyslových nádržích nebo topných soustavách.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 60 V AC DC (0 až 69 V AC DC). Celkový výkon 2 400 W, skládá se ze 4 větví, každá větev výkon 600 W. Proud 40 A (4× 10 A). Měrný tepelný výkon 5,6 W/cm². Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

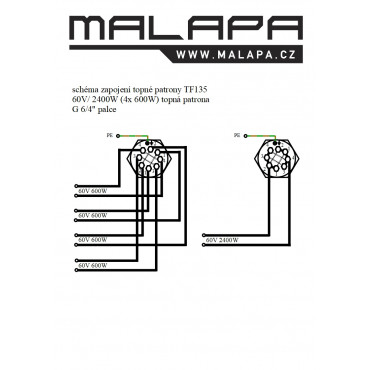

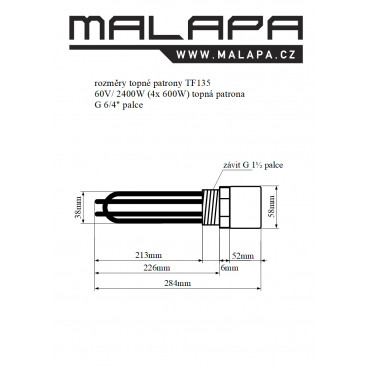

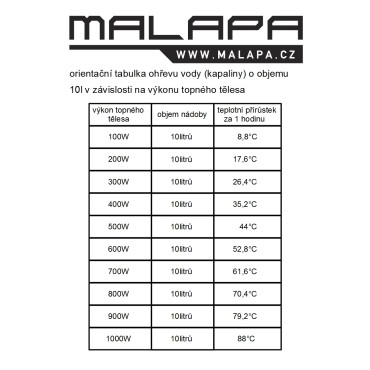

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF135:
napětí - 60 V AC DC (0 až 69 V AC DC)
výkon - 2 400 W (4× 600 W)
proud - 40 A (4× 10 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11 /"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 5,6 W/cm²
ukončení - šestihranná hlavice (klíč č. 55)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 284 mm (bez průchodky)
délka se závitem - 226 mm
délka bez závitu - 213 mm
topná část - ⌀ 38 mm
krytka - ⌀ 58 mm, délka 52 mm
krytí - IP54 (s krytkou)
celková váha - 820 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
