Topné závitové těleso pro ohřev kapalin. Cu, Ni povrch, 230 V napětí, 6 000 W (3× 2 000 W) výkon, M 48 závit, 425 mm délka. Připojení šroubové.

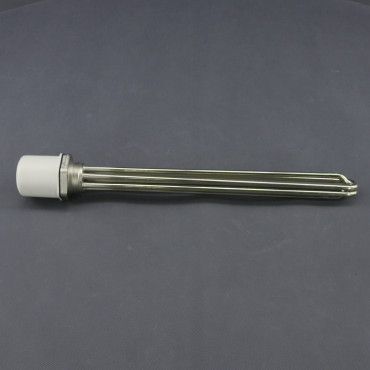

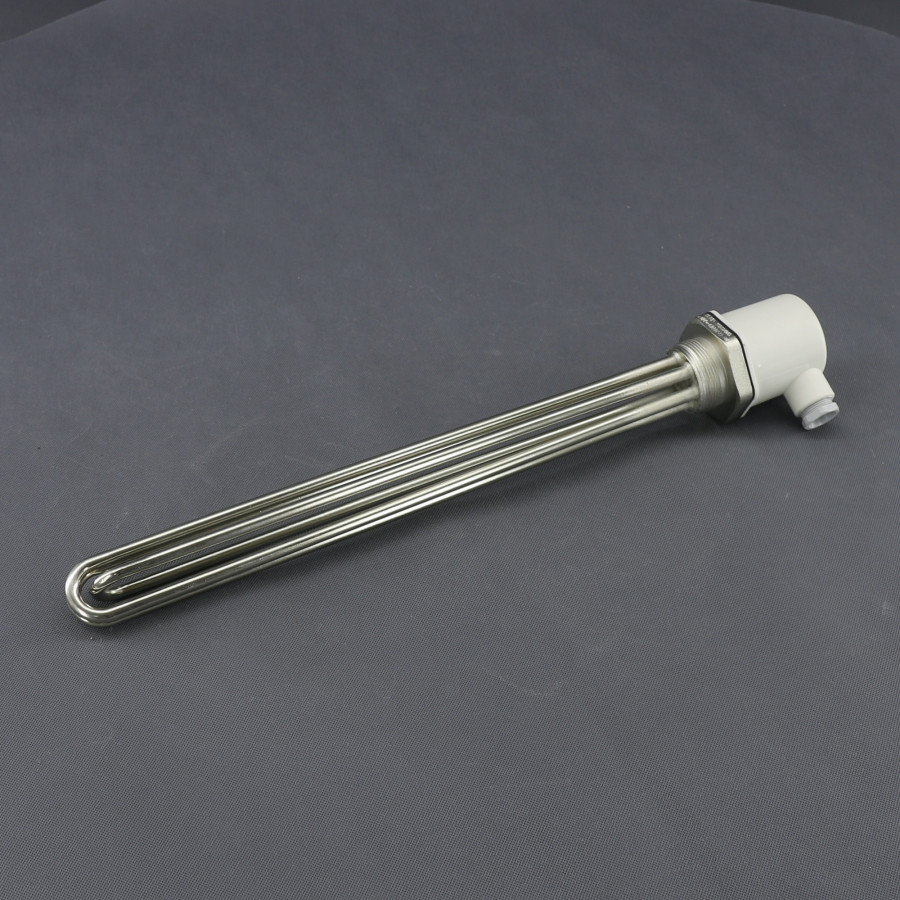

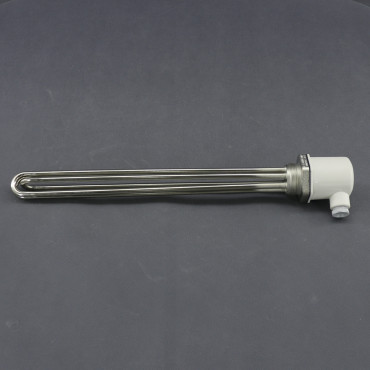

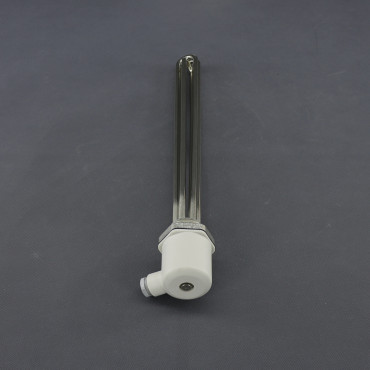

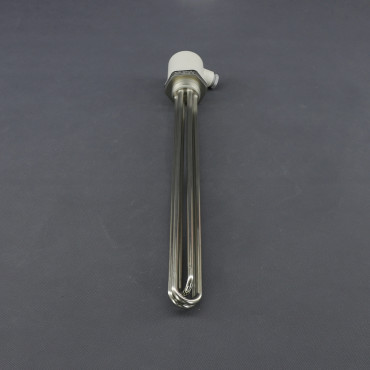

TF129, topná patrona M48, 230 V, 6000 W, délka 425 mm
Výkonná topná patrona s připojením M48×2 je určená pro intenzivní ohřev větších objemů vody a provozních kapalin. Umožňuje dosáhnout vysokého tepelného výkonu při zachování rovnoměrného rozložení teploty a dlouhodobé provozní spolehlivosti. Lze využít ve velkokapacitních bojlerech, akumulačních nádržích, průmyslových zařízeních nebo energetických systémech.
Montáž do otvoru s M 48 (M48x2) závitem. Pracovní napětí 230 V AC DC (0 až 250 V AC DC). Celkový výkon 6 000 W, skládá se ze 3 větví, každá větev výkon 2 000 W. Proud 26,08 A (3× 8,69 A). Měrný tepelný výkon 9,8 W/cm². Délka tělesa se závitem 425 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

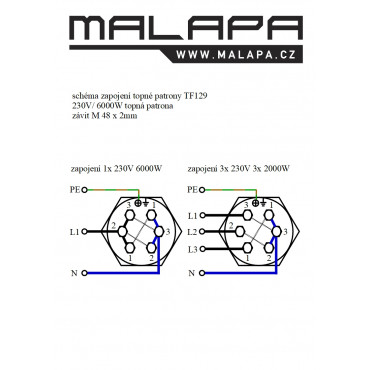

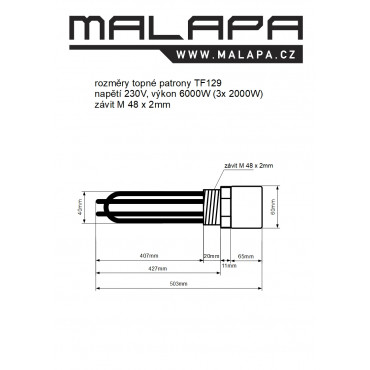

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF129:
napětí - 230 V AC DC (0 až 250 V AC DC)
výkon - 6 000 W (3× 2 000 W)
proud - 26,08 A (3× 8,69 A)
tolerance - ± 10 %
závit - M48 × 2 mm
stoupání závitu - 2 mm
měrný tepelný výkon - 9,8 W/cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 503 mm
délka se závitem - 425 mm
délka bez závitu - 405 mm
topná část - ⌀ 37 mm
krytka - ⌀ 60 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 1030 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
