Topné závitové těleso s termostatem pro ohřev kapalin. Cu, Ni povrch, 3× 230/400 V napětí, 6 000 W (3× 2 000 W) výkon, M 48 závit, 435 mm délka, nastavení teploty +7 až +77 °C, světelná indikace, havarijní termostat, zvýšené krytí. 5 m kabel ukončený vidlicí.

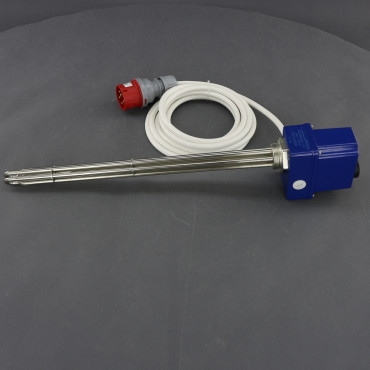

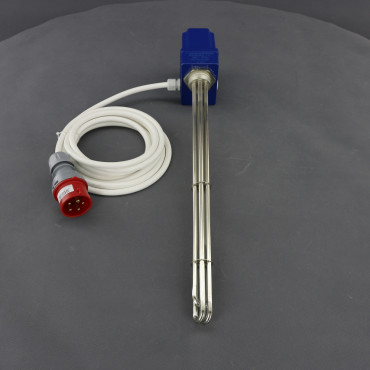

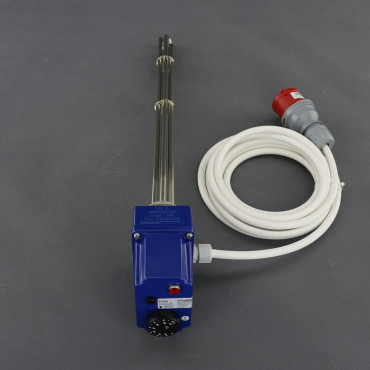

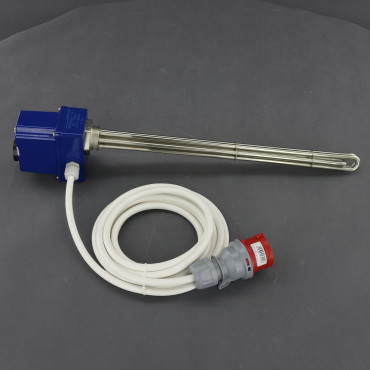

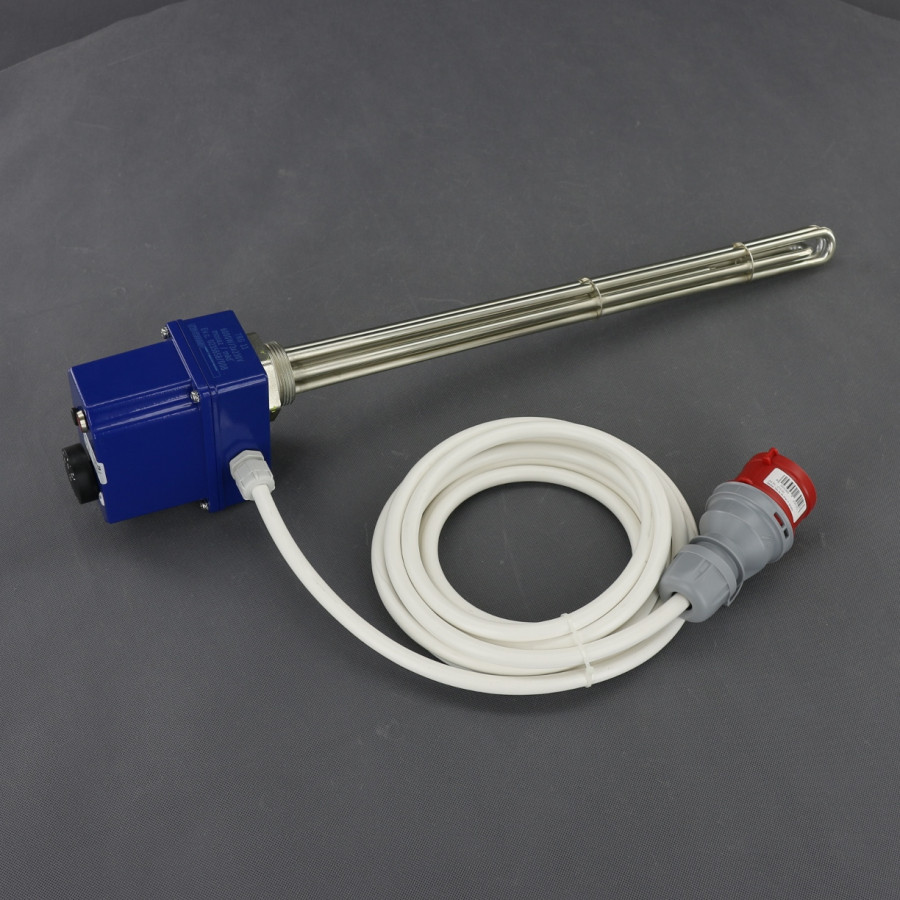

TF214, topná patrona M48, 3f, 6000 W, termostat
Třífázová topná patrona se studeným koncem a termostatem je určená pro řízený ohřev velkých objemů vody a dalších provozních kapalin.
Umožňuje spojit vysoký tepelný výkon s přesnou regulací teploty, bezpečnostní ochranou a jednoduchým ovládáním v jednom celku.
Lze využít v průmyslových nádržích, centrálních topných systémech, velkokapacitních zásobnících nebo výrobních technologiích.
Montáž do otvoru s M 48 (M48x2) závitem. Pracovní napětí 3× 230/400 V AC. Celkový výkon 6 000 W, skládá se ze 3 větví, každá větev výkon 2 000 W. Proud 26 A (3× 8,66 A). Měrný tepelný výkon 8,8 W/cm². Délka tělesa se závitem 435 mm.
Termostat s vnitřním čidlem. Nastavitelný rozsah teploty +7 až +77 °C. Pevně nastavená hystereze 5 °C. Obsahuje havarijní termostat, ruční reset (+99 °C). Světelná indikace.
Přívodní napájecí kabel ukončený vidlicí (16 A, 5 kolík) dlouhý 5 m. Zvýšené krytí IP54. Hliníková (Al) krytka. Materiál měď (Cu) s niklovou povrchovou úpravou (Ni). Topný element ze slitiny odporového polovodiče. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

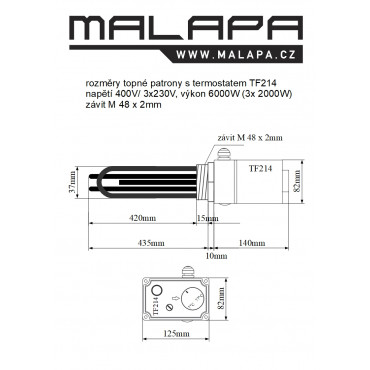

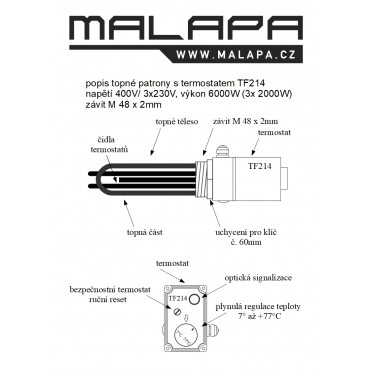

Ve fotogalerii produktu najdete rozměry, popis výrobku a orientační tabulku ohřevu vody (kapaliny).
Technické údaje TF214:
termostat:
regulace teploty - +7 až +77 °C
hystereze - 5 °C
tolerance - ± 1,5 °C
spínací prvek - elektromechanický
indikace světelná - ano
ochrana - havarijní termostat +99 °C, ruční reset
topná patrona:
napětí - 3× 230/400 V
výkon - 6 000 W (3× 2 000 W)
proud - 26 A (3× 8,66 A)
tolerance - ± 10 %
závit - M 48 × 2 mm
stoupání závitu - 2 mm
měrný tepelný výkon - 8,8 W/cm²
ukončení - šestihranná hlavice (klíč č. 60)
materiál - měď (Cu), povrch nikl (Ni)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 585 mm
délka se závitem - 435 mm
délka bez závitu - 420 mm
topná část - ⌀ 37 mm
přívodní kabel ukončený vidlicí - 5 m (16 A, 5 kolík)
rozměry termostatu - délka 125 mm, šířka 82 mm, výška 140 mm
krytí - IP54
materiál - hliník (Al)
celková váha - 3 260 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
