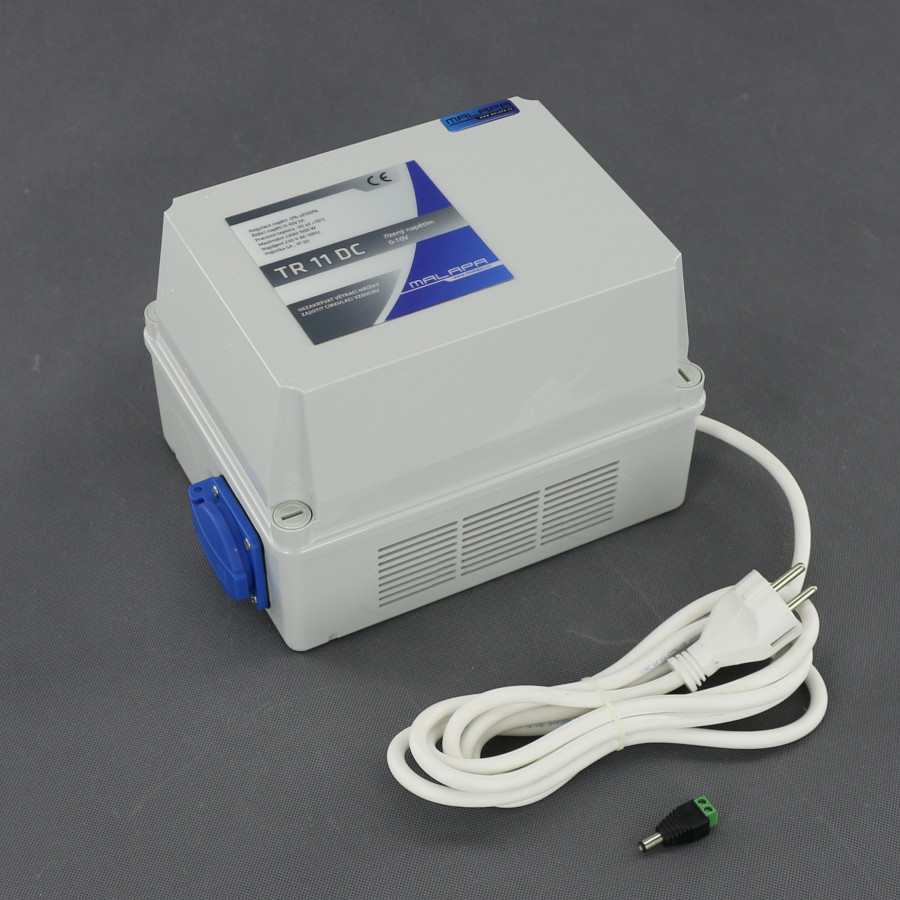

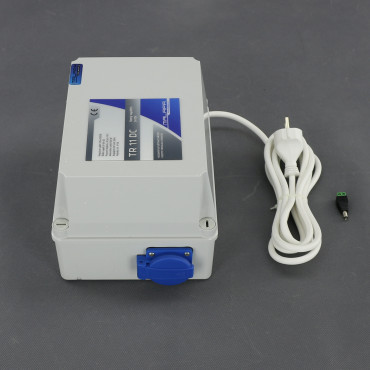

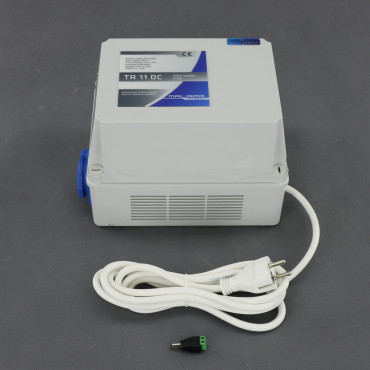

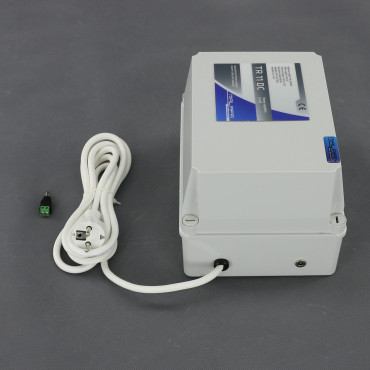

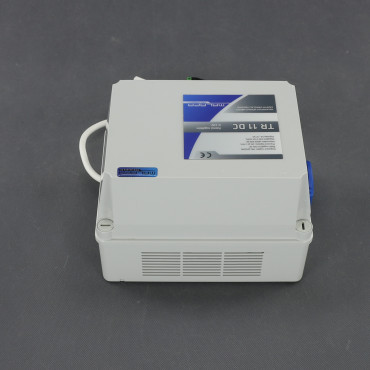

TR11 DC, regulátor napětí 230 V, 900 W, triakový, 0-10 V DC
Triakový regulátor napětí s externím řídicím vstupem je určený pro plynulé ovládání výkonu odporových zátěží a otáček střídavých motorů prostřednictvím stejnosměrného signálu. Umožňuje měnit výstupní výkon v celém regulačním rozsahu pomocí externího ovládacího napětí 0 až 10 V DC a začlenit regulaci do nadřazeného řídicího systému. Lze využít pro ventilátory, topná tělesa, infrazářiče, žárovky, sušicí technologie a další regulovatelné spotřebiče v dílnách, laboratořích a průmyslových instalacích.
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat bezpečným externím DC (stejnosměrným) napětím v rozsahu 0 až 10 V DC. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 900 W (3,9 A). Okamžitá instalace, jednoduše se zapojí mezi elektrickou zásuvku a spotřebič. Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebiče slouží zásuvka. Montáž na plochu. Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.
Na Vaše přání dodáme i jiné varianty řízené např. proudem 4 až 20 mA/0 až 10 mA, napětím 0 až 5 V DC.
Technické údaje TR11 DC:
napětí - 230 V AC 50 Hz
zátěž - až 900 W (3,9 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
ovládací napětí - externí 0 až 10 V DC (stejnosměrné)
konektor pro externí ovládací napětí - ⌀ vnější 5,5 mm, vnitřní 2,1 mm, délka 14 mm (+ kladný uvnitř, - záporný obvod)
chlazení - nucené (od 45 °C)
přívodní kabel ukončený vidlicí - 3 m
montáž - na plochu
celková váha - 2 070 g
rozměry - délka 220 mm, šířka 170 mm, výška 160 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
