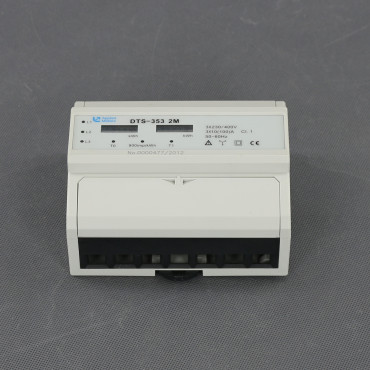

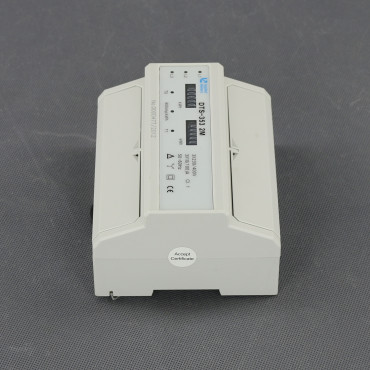

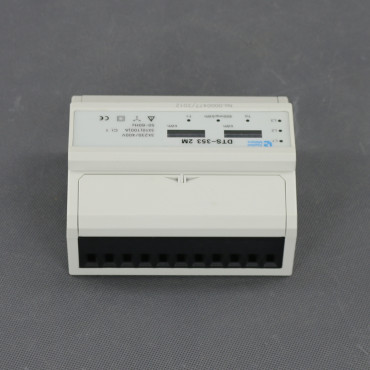

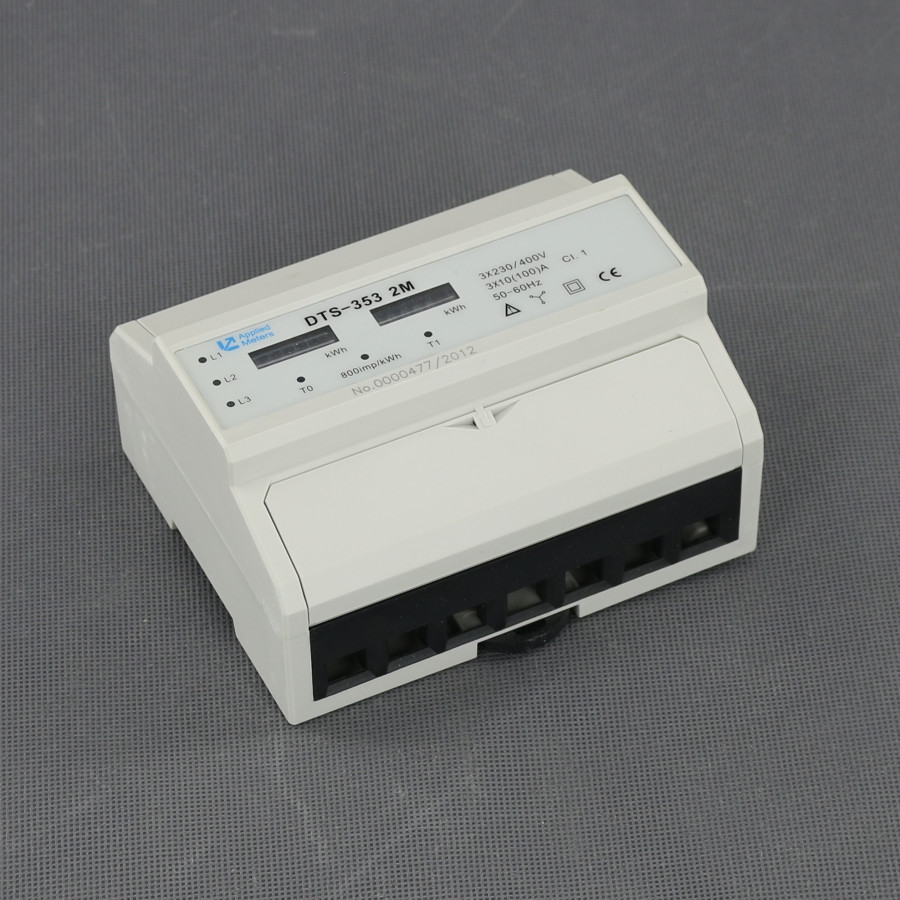

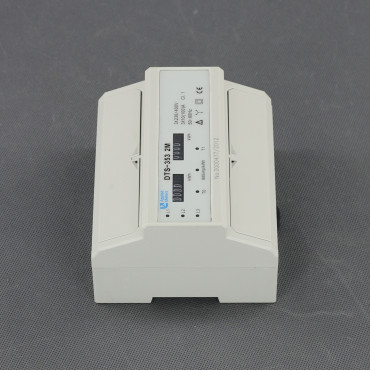

EL22 - elektroměr 3x 230/400 V, 100 A, analogový, dvousazbový, na DIN lištu

EL22, elektroměr 3x 230/400 V, 100 A, analogový, dvousazbový, na DIN lištu
Analogový 3f elektroměr na DIN lištu 3× 230/400 V, 100 A určený pro měření spotřeby elektrické energie připojených spotřebičů. Umožňuje přesné sledování energetické spotřeby, kontrolu provozních nákladů a efektivní vyhledávání zařízení s vysokou spotřebou elektřiny. Lze využít v domácnostech, kancelářích, dílnách i provozech pro optimalizaci spotřeby energie a snížení nákladů na elektřinu.
Měří 3f v elektrické síti. Pracovní napětí 3× 230/400 V AC. Zátěž (spotřebič) až 3× 230 000 W (3× 100 A). Analogový číselník. Měření spotřeby elektrické energie 1 až 99 999,9 kWh. Zobrazeni spotřeby energie v kWh. Světelná indikace (5× LED dioda). Dvě sazby, ovládání HDO signálem. Impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN43864) generované elektroměrem. Připojení do svorkovnice. Montáž na DIN lištu.

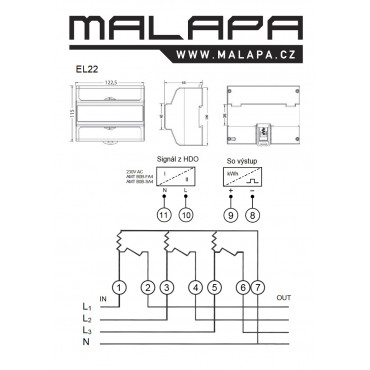

schéma zapojení a rozměry elektroměru najdete ve fotogalerii:




Technické údaje EL22:
napětí - 3× 230/400 V AC 50 Hz
proud - až 3× 100 A
sazba - 2×
zobrazení - analogový číselník
měření spotřeby - 1 až 99 999,9 kWh
šířka - 7 modulů (122 mm)

výstup impulz - 800 impulsů/kWh
napětí impulz - až 30 V DC
indikace světelná - LED dioda
proud impulz - až 27 mA
délka impulz - až 90 ms

připojení - svorkovnice (až 35 mm²)
příkon - až 10 VA/2 W
třída přesnosti - 1 (EN61036)
montáž - DIN lišta
vestavná šířka - 122 mm (7 modulů)
pracovní teplota - -20 až +55 °C
RoHS
