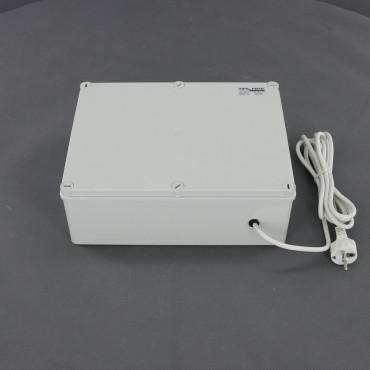

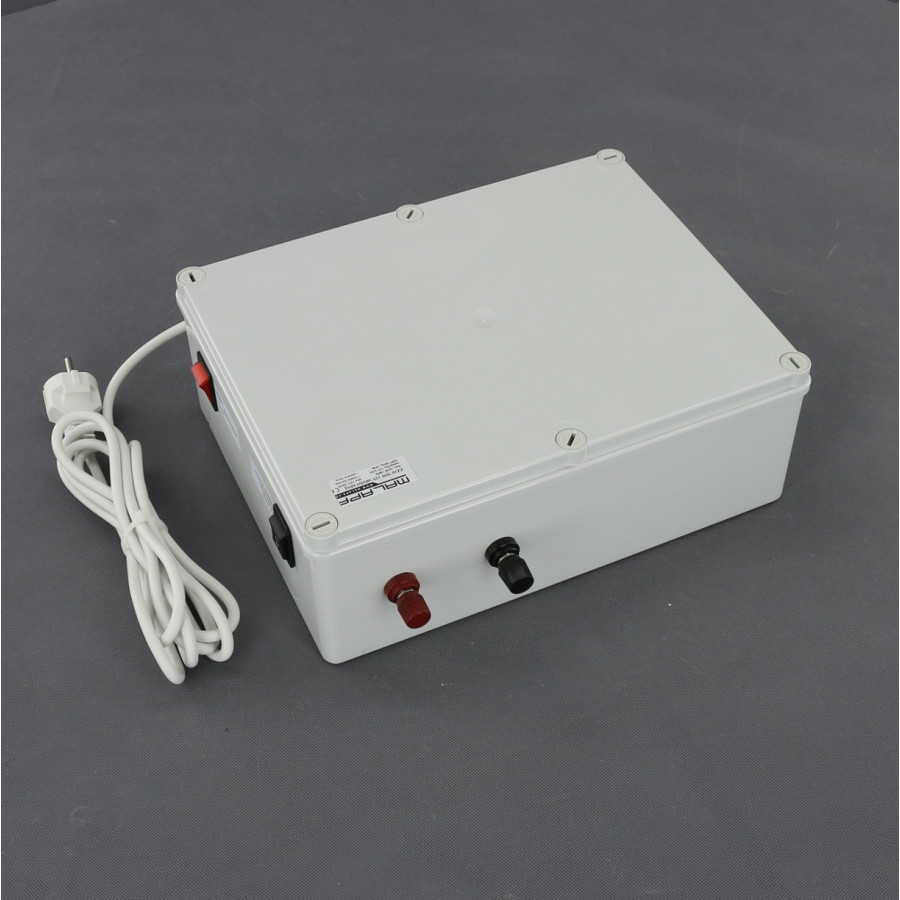

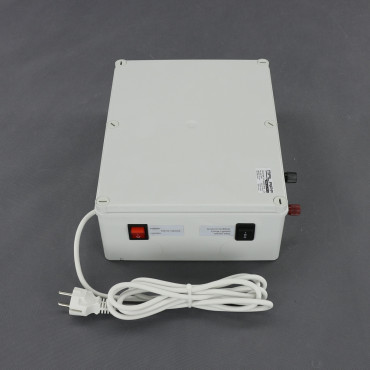

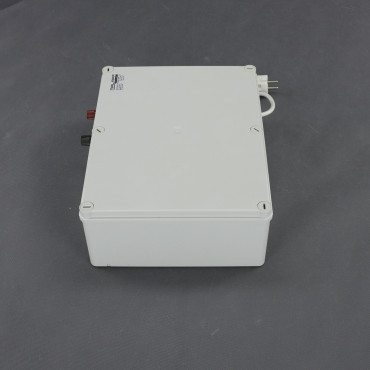

ZZ10 - záložní zdroj 12 V, 70 W s aku, na plochu

ZZ10, záložní zdroj 12 V, 70 W s aku, na plochu
Kompletní záložní zdroj 12 V s integrovaným akumulátorem určený pro automatické nouzové napájení zařízení napájených stejnosměrným napětím při výpadku elektrické sítě. Umožňuje okamžité přepnutí na vestavěný akumulátor, chrání připojená zařízení před výpadkem napájení a zajišťuje jejich nepřetržitý provoz bez zásahu obsluhy. Lze využít pro kamerové systémy, zabezpečovací techniku, přístupové systémy, routery, komunikační zařízení i další 12V aplikace.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Druhá možnost využití přístroje, je zdroj nouzového 12 V DC. V tomto režimu, napájí spotřebiče pouze při výpadku elektrické energie z veřejné sítě.
Rychlost provozu z akumulátoru až 4 ms.
Výstupní napětí 12 V DC. Zátěž (spotřebič) až 70 W (5,8 A).
Hlavní vypínač s LED indikací. Akustická indikace. Vnitřní ochrany (podpětí, přetížení, přepólování).
Elektronická pulzní PWM nabíječka. Proud až 3,5 A.
Akumulátor je bezúdržbový VRLA, AGM. Pracovní napětí 12 V DC. Kapacita 12 Ah (2× 12 Ah).
Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebiče barevně označené šroubové svorky. Nucené chlazení ventilátorem. Montáž na plochu.
Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje ZZ10:
provoz - Off-line (VFD)
napětí akumulátoru - 12 V DC
napětí sít - 230 V AC
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 12 V DC, ± 1 %
výstupní zátěž - až 70 W (5,8 A)
rychlost přepojení - až 4 ms
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 0,5 W
vypínač hlavní - ano (záložní zdroj, nabíječka)
vypínač - (1 - OF - 2) zdroj nouzového osvětlení - vypnuto - záložní zdroj
indikace - akustická (přetížení)
ochrana - přepětí, podpětí, přetížení
odpojení výstup (zátěž) - 9,5 až 11 V DC

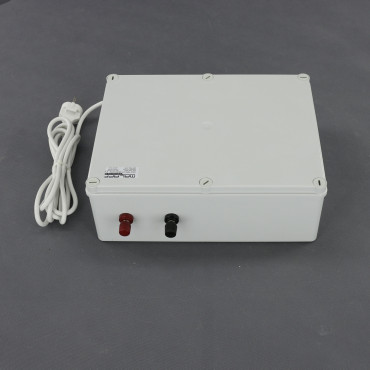

připojení - šroubová svorka (+ kladný pól červený, − záporný pól černý)
přívodní kabel ukončený vidlicí - 3 m

nabíječka:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,5 V DC, ± 0,5 V
proud - až 3,5 A

akumulátor:
napětí systému - 12 V DC
kapacita - 24 Ah (2× 12 Ah)
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM

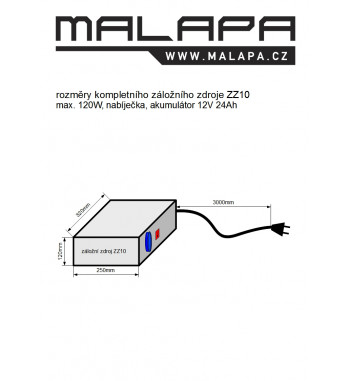

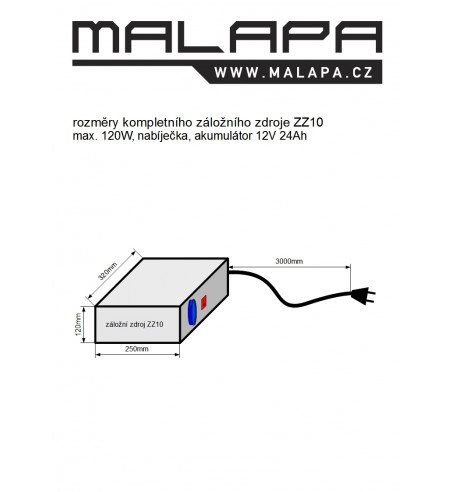

rozměry - délka 320 mm, šířka 250 mm, výška 120 mm
montáž - na plochu
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 9 600 g
krytí - IP30
materiál - ABS
RoHS
