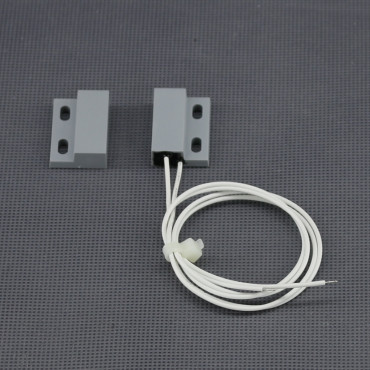

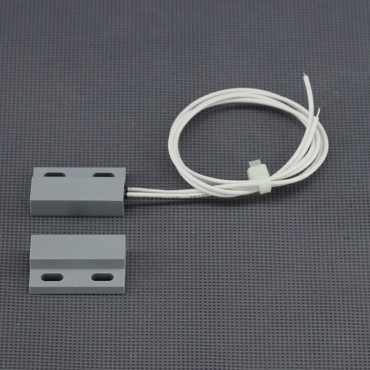

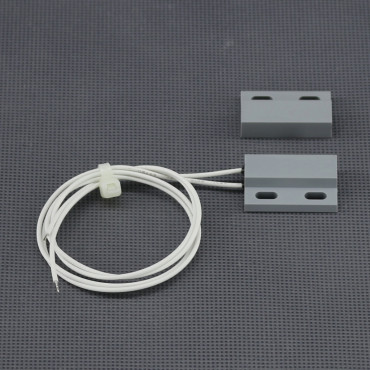

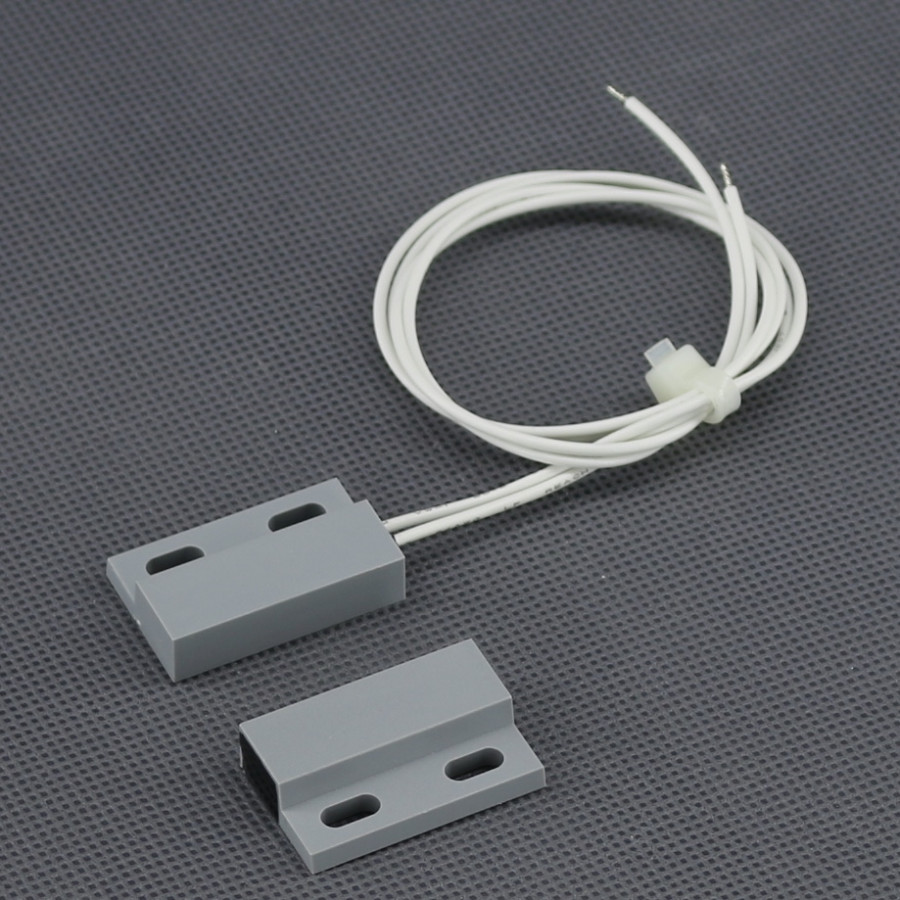

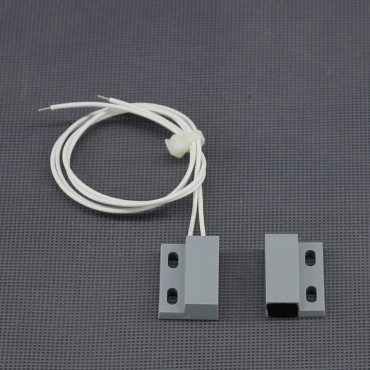

AL28 - magnetické čidlo oken a dveří, spínací (NO), na plochu, šedé

AL28, magnetické čidlo oken a dveří, spínací (NO), na plochu, šedé
Povrchové magnetické čidlo s jazýčkovým kontaktem NO je určený pro detekci otevření oken, dveří a dalších pohyblivých částí a pro spínání elektrického obvodu podle jejich polohy. Umožňuje bezkontaktní snímání stavu chráněného prvku, přímé začlenění do řídicího systému a použití v prostředí vyžadujícím zvýšenou odolnost čidla. Lze využít v elektronických zabezpečovacích systémech, alarmových ústřednách, přístupové technice, domácí automatizaci i průmyslových aplikacích pro kontrolu otevření a zavření.

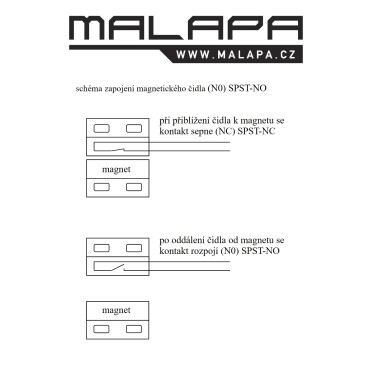

Čidlo magnetického pole obsahuje vnitřní kontakt s drátovým vývodem. Pokud je čidlo u magnetu kontakt je sepnutý (NC) SPST-NC, po oddálení čidla od magnetu se kontakt rozpojí (N0) SPST-NO. Napětí AC až 110 V, napětí DC až 160 V. Zátěž až 10 W (0,5 A). Při větším zatížení je třeba pomocné relé nebo stykač. Kabel ukončený volným koncem dlouhý 0,36 m. Barva obou prvků šedá. Montáž na plochu. Zvýšené krytí IP67 čidla i magnetu.

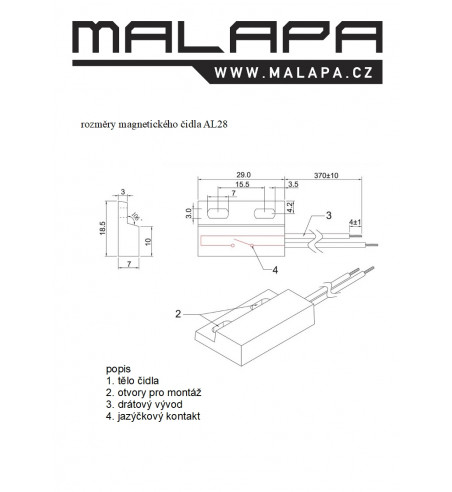

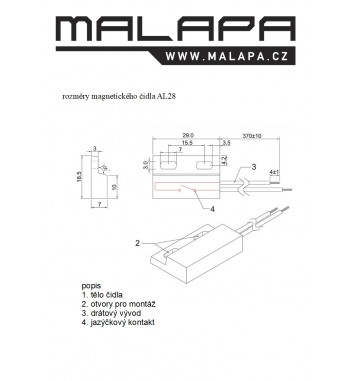

Ve fotogalerii produktu najdete rozměry výrobku.




Technické údaje AL28:
typ kontaktu - jazýčkový
kontakt - spínací (NO), SPST-NO (s magnetem sepnutý při oddálení od magnetu rozpojí)
napětí AC - až 110 V
napětí DC - až 160 V
zatížení - až 10 W
proud - až 0,5 A
počet prvků - 1× čidlo,1× magnet
dosah - 11 až 16 mm
kabel ukončený volným koncem - 0,36 m
barva čidla - šedá
materiál - PVC
montáž - na plochu
pracovní teplota - -55 až +70 °C
rozměry - délka 29 mm, šířka 18,8 mm, výška 6,9 mm
krytí - IP67
celková váha - 15 g
RoHS
