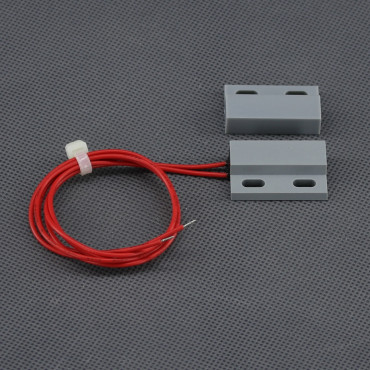

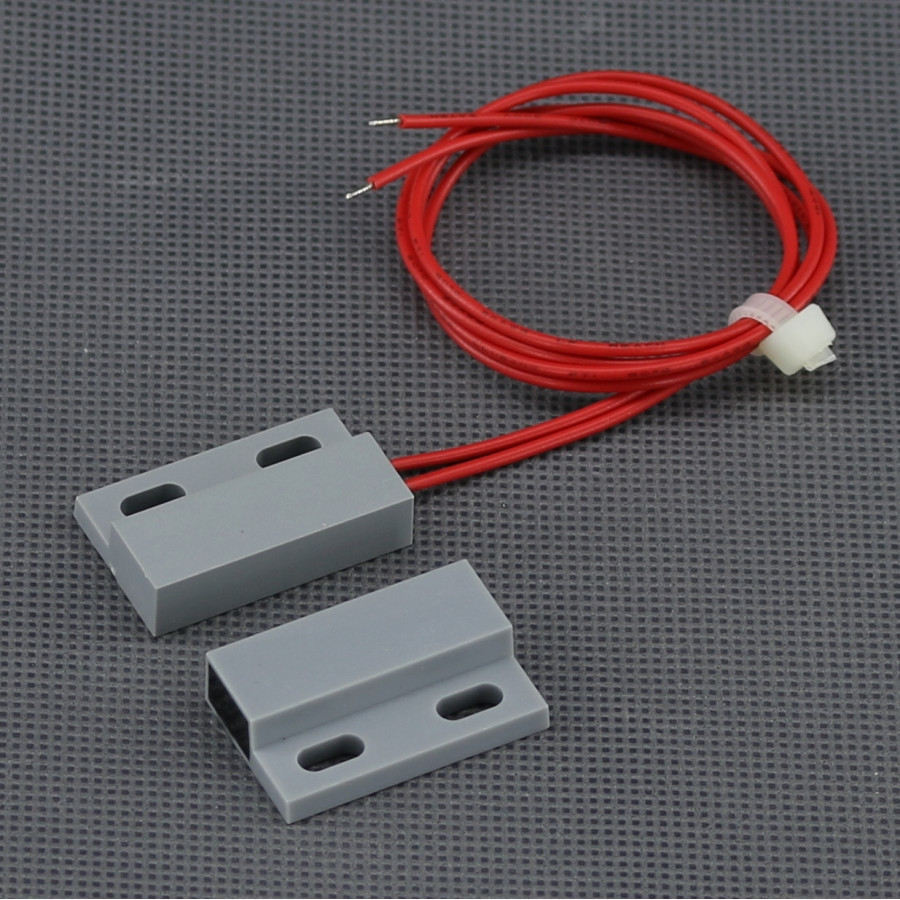

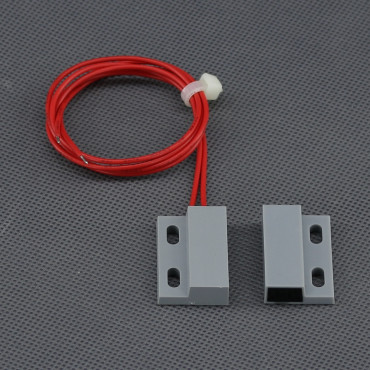

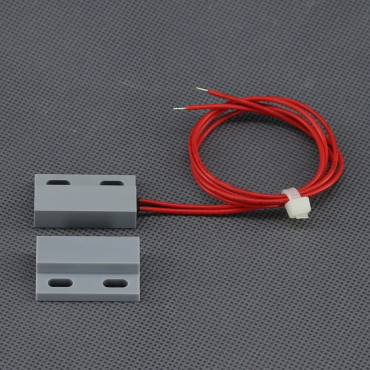

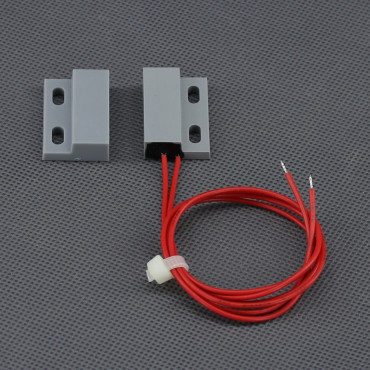

AL30 - magnetické čidlo oken a dveří, rozpínací (NC), na plochu

AL30, magnetické čidlo oken a dveří, rozpínací (NC), na plochu
Povrchový magnetický kontakt NC je určený pro sledování otevření oken, dveří a pohyblivých částí prostřednictvím změny stavu jazýčkového kontaktu. Umožňuje bezkontaktní kontrolu polohy chráněného prvku, snadné zapojení do signalizačních obvodů a spolehlivou funkci v instalacích se zvýšenými požadavky na krytí. Lze využít v alarmových systémech, elektronickém zabezpečení, přístupové technice, automatizaci budov i průmyslových zařízeních.

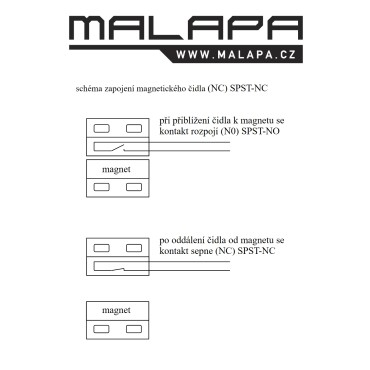

Čidlo magnetického pole obsahuje vnitřní kontakt s drátovým vývodem. Pokud je čidlo je u magnetu kontakt je rozpojený (N0) SPST-NO, po oddálení čidla od magnetu se kontakt sepne (NC), SPST-NC.. Napětí AC až 110 V, napětí DC až 160 V. Zátěž až 10 W (0,5 A). Při větším zatížení je třeba pomocné relé nebo stykač. Kabel ukončený volným koncem dlouhý 0,36 m. Barva obou prvků šedá. Montáž na plochu. Zvýšené krytí IP67 čidla i magnetu.

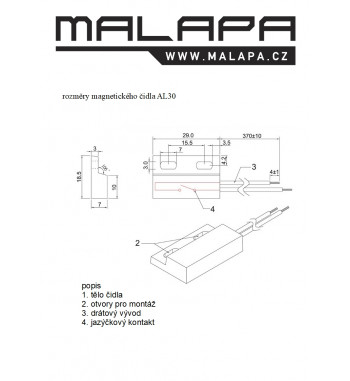

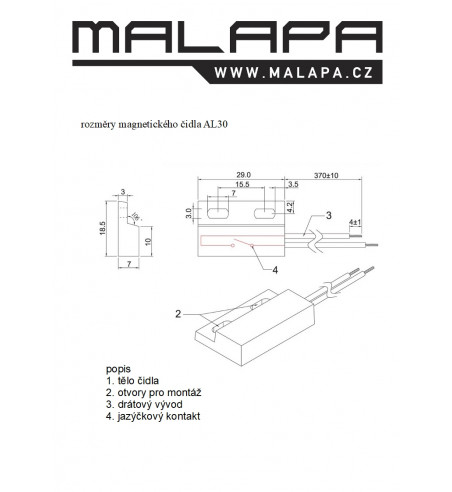

Ve fotogalerii produktu najdete rozměry výrobku.




Technické údaje AL30:
typ kontaktu - jazýčkový
kontakt - rozpínací (NC), SPST-NC (s magnetem rozpojený při oddálení od magnetu sepne)
napětí AC - až 110 V
napětí DC - až 160 V
zatížení - až 10 W
proud - až 0,5 A
počet prvků - 1× čidlo,1× magnet
dosah - 11 až 16 mm
kabel ukončený volným koncem - 0,36 m
barva čidla - šedá
materiál - PVC
montáž - na plochu
pracovní teplota - -55 až +70 °C
rozměry - délka 29 mm, šířka 18,8 mm, výška 6,9 mm
krytí - IP67
celková váha - 15 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
