SO510, fotovoltaická elektrárna 1,1 kWp, ostrovní
Ostrovní solární elektrárna (FVE) určená pro výrobu a ukládání elektrické energie z fotovoltaických panelů a napájení spotřebičů 230 V, 12 V i USB zařízení. Umožňuje efektivně využívat obnovitelnou energii, bezpečně řídit nabíjení akumulátorů a zajistit stabilní napájení pomocí sinusového měniče napětí. Lze využít pro chaty, chalupy, mobilní kanceláře, servisní vozidla, karavany, lodě i další objekty s požadavkem na energetickou soběstačnost.

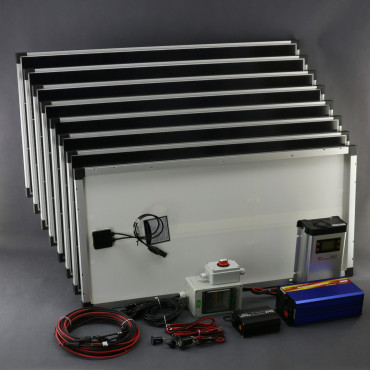

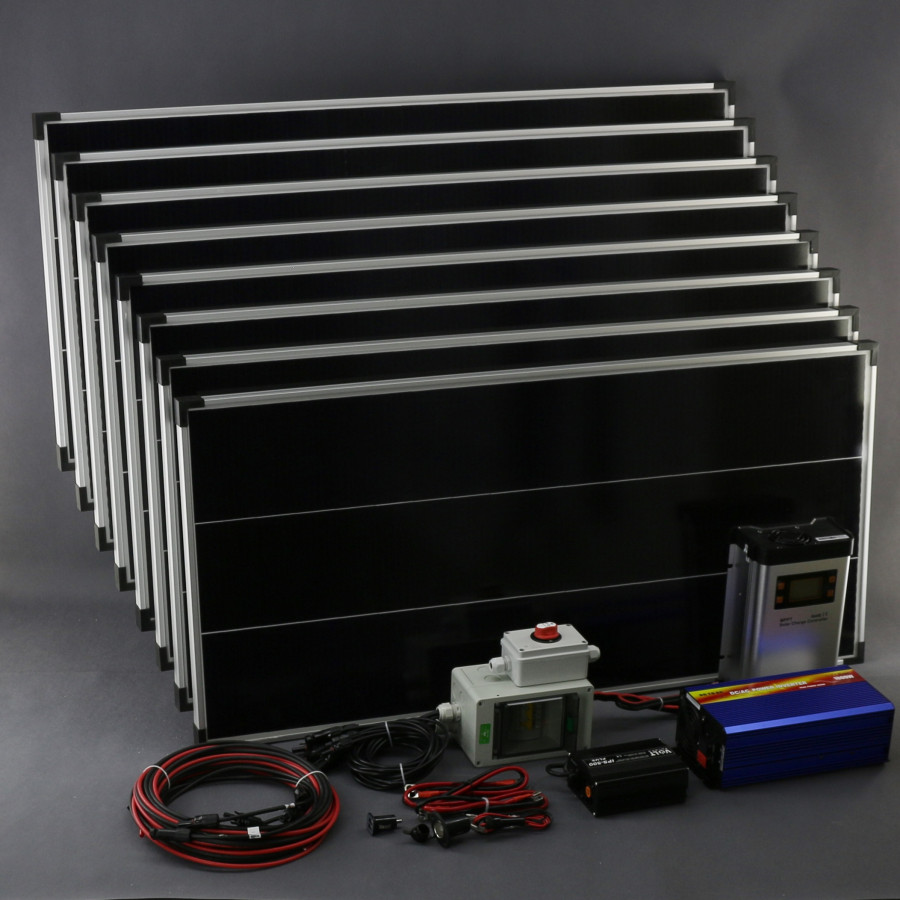

Sada obsahuje solární panely, vyrobené z krystalického křemíku s celkovým výkonem až 1,12 kWp (8× 140 W). Proud až 31,12 A.
Napětí systému 24 V DC.
Pro 230 V AC spotřebiče měnič napětí, zátěž (spotřebič) až 1 000 W. Konstrukce měniče vyrábí napětí s čistou sinusovkou, je tedy stejné jako v zásuvce u vás doma. Odpojovač umístěný na kabelu.
Pro 12 V DC spotřebiče je instalovaná auto zásuvka (CL). Zátěž až 120 W (10 A).
Pro 5 V DC spotřebiče je k dispozici USB adaptér do auto zásuvky (CL). Výkon až 10,5 W (2,1 A).
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Pojistková skříňka mezi solárními panely a nabíječkou, jističe pro ochranu a odpojení solárních panelů.
Solární systém je navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelové (VRLA, GEL, AGM). Pracovní napětí 24 V DC. Doporučená kapacita od 400 Ah.
Kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory dlouhý 4× 5 m. Kabel mezi pojistkovou skříňkou a nabíječkou ukončený volným koncem dlouhý 0,5 m. Kabel mezi nabíječkou a akumulátorem ukončený oky dlouhý 0,5 m. Kabel mezi měničem a nabíječkou ukončený oky dlouhý 0,5 m. Kabel pro propojení akumulátorů, dlouhý 0,3 m.
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.

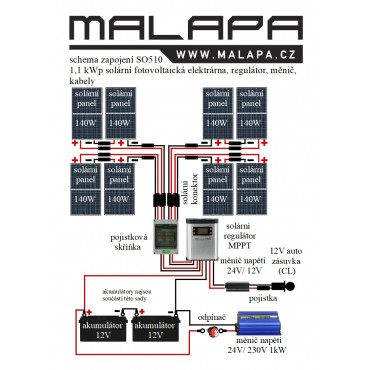

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO5010:
provoz - ostrovní systém (Off-Grid)
napětí systému - 24 V DC
výkon (solární panel) - až 1,12 kWp (31,12 A)
solární fotovoltaický panel:
počet panelů - 8×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 140 Wp (7,78 A)
rozměry - délka 1 270 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
připojení - solární konektory
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
nabíječka/solární regulátor:
napětí systému - automatická volba, nastavitelné
regulace nabíjení - elektronická nabíječka PWM
pulzní omezování napětí - 14,6 V DC nastavitelné
připojení výstup (zátěž) - 12,8 V DC nastavitelné
odpojení výstup (zátěž) - 11 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), vstupní proud (A), proud zátěž (A), spotřeba (Ah), spotřeba zátěž (Ah)
displej - LCD
ovládací tlačítko - 3×
příkon - až 15 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
montáž - na plochu, stěnu
rozměry - délka 340 mm, šířka 236 mm, výška 119 mm
pracovní teplota - -20 až +55 °C
materiál - hliník (Al), PVC
krytí - IP20
měnič napětí 230 V AC:
vstupní napětí - 24 V DC
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 50 Hz, ± 3 Hz
výstupní zátěž odporová - 1 000 W (4,34 A)
výstupní zátěž odporová krátkodobě - 2 000 W (8,69 A)
výstupní napětí druh - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
výstup 230 V AC - 1× zásuvka
výstup USB 5 V DC - 1× zásuvka
příkon - až 5,7 W
vypínač hlavní - ano
indikace světelná - 2× LED dioda (zelená provoz, červená chyba)
indikace akustická - ano
ochrana - podpětí, přetížení, přepólování (nevratná pojistka)
nízké vstupní napětí - indikace akustická 21 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 20 V DC, ± 0,5 V DC
účinnost při plném zatížení - od 90 %
chlazení - nucené
zapojení + červená kladný pól, - černá záporný pól
rozměry - délka 300 mm, šířka 150 mm, výška 100 mm
montáž - na plochu, stěnu
pracovní teplota - 0 až +50 °C
pracovní vlhkost - 0 až 80 % RH (nekondenzační)
materiál - hliník (Al)
krytí - IP20
měnič napětí 12 V DC:
vstupní napětí - 24 V DC
výstupní napětí - 12 V DC
zátěž - 120 W (10 A)
ochrana - proti přetížení, přepětí, výstupního napětí
rozměry - délka 121 mm, šířka 91 mm, výška 47 mm
montáž - na plochu
pracovní teplota - -10 až +50 °C
materiál - hliník (Al)
krytí - IP20
zásuvka 12 V DC:
auto zásuvka - CL 12 V
zátěž - až 120 W (10 A)
jištění - na kabelu
přívodní kabel ukončený konektory - 0,9 m
provedení - s krytkou
zásuvka USB:
adaptér - do auto zásuvky (CL)
typ zásuvky - USB
napětí - 5 V DC
výkon - až 10,5 W (2,1 A)
ochrana - proti zkratu a přetížení
pojistková skříňka:
počet jističů - 4×
rozměry - délka 104 mm, šířka 245 mm výška 250 mm
montáž - na plochu
pracovní teplota - -20 až +70 °C
materiál - ABS
krytí - IP30
odpojovač pro měnič:
montáž - do otvoru
pracovní teplota - -30 až +60 °C
materiál - ABS, PVC
krytí - IP20
akumulátor:
napětí systému - 24 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
kabeláž:
4× kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory - 5 m
1× kabel mezi pojistkovou skříňkou a nabíječkou ukončený volným koncem - 0,5 m
1× kabel mezi nabíječkou a akumulátorem ukončený oky - 0,5 m
1× kabel mezi měničem napětí a akumulátorem ukončený oky - 0,5 m
1× kabel pro propojení akumulátorů ukončený oky - 0,3 m
celková váha - 97 500 g
RoHS
