SO500, fotovoltaická elektrárna 0,56 kWp, ostrovní
Ostrovní Off-Grid fotovoltaická elektrárna (FVE) určená pro výrobu, ukládání a využití elektrické energie ze solárních panelů pro napájení spotřebičů 230 V AC, 12 V DC a USB zařízení. Umožňuje energetickou nezávislost na distribuční síti, efektivní využití solární energie pomocí PWM regulátoru a spolehlivé napájení elektrických zařízení prostřednictvím měniče napětí s čistým sinusovým průběhem. Lze využít na chatách, chalupách, v zahradních domcích, karavanech, obytných vozech, na lodích, mobilních pracovištích i dalších místech bez elektrické přípojky.

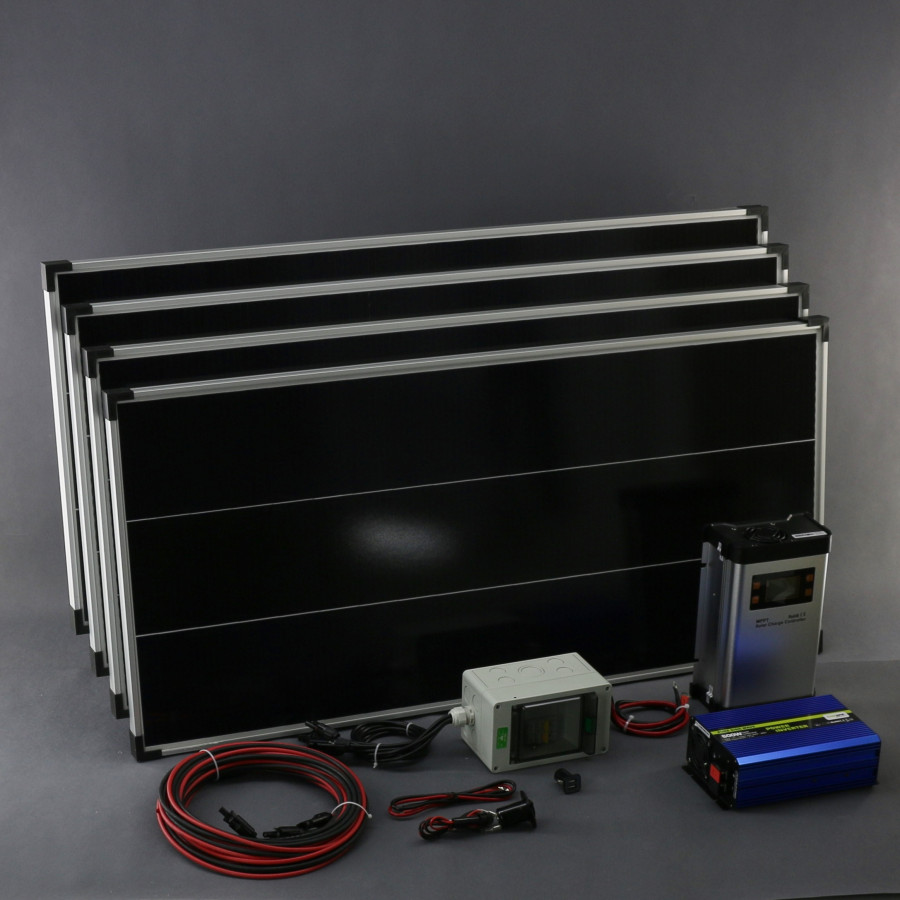

Sada obsahuje solární panely, vyrobené z krystalického křemíku s celkovým výkonem až 0,56 kWp (4× 140 W). Proud až 31,12 A.
Napětí systému 12 V DC.
Pro 230 V AC spotřebiče měnič napětí, zátěž (spotřebič) až 600 W. Konstrukce měniče vyrábí napětí s čistou sinusovkou, je tedy stejné jako v zásuvce u vás doma.
Pro 12 V DC spotřebiče je instalovaná auto zásuvka (CL). Zátěž až 120 W (10 A).
Pro 5 V DC spotřebiče je k dispozici USB adaptér do auto zásuvky (CL). Výkon až 10,5 W (2,1 A).
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 4× ovládací tlačítko. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Pojistková skříňka mezi solárními panely a nabíječkou, jističe pro ochranu a odpojení solárních panelů.
Solární systém je navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelové (VRLA, GEL, AGM). Pracovní napětí 12 V DC. Doporučená kapacita od 200 Ah.
Kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory dlouhý 2× 5 m. Kabel mezi pojistkovou skříňkou a nabíječkou ukončený volným koncem dlouhý 0,5 m. Kabel mezi nabíječkou a akumulátorem ukončený oky dlouhý 0,5 m. Kabel mezi měničem a nabíječkou ukončený oky dlouhý 0,5 m.
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.

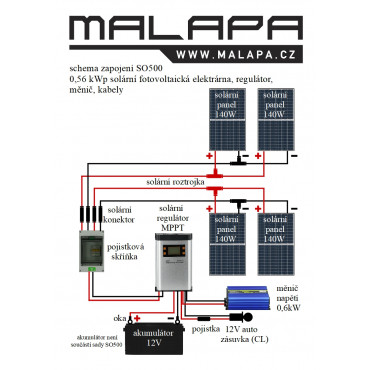

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO500:
provoz - ostrovní systém (Off-Grid)
napětí systému - 12 V DC
výkon (solární panel) - až 0,56 kWp (31,12 A)
solární fotovoltaický panel:
počet panelů - 4×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - až 140 Wp (7,78 A)
rozměry - délka 1 270 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
připojení - solární konektory
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
nabíječka/solární regulátor:
napětí systému - automatická volba, nastavitelné
regulace nabíjení - elektronická nabíječka PWM
pulzní omezování napětí - 14,6 V DC nastavitelné
připojení výstup (zátěž) - 12,8 V DC nastavitelné
odpojení výstup (zátěž) - 11 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), vstupní proud (A), proud zátěž (A), spotřeba (Ah), spotřeba zátěž (Ah)
displej - LCD
ovládací tlačítko - 4×
příkon - až 15 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
montáž - na plochu, stěnu
rozměry - délka 340 mm, šířka 236 mm, výška 119 mm
pracovní teplota - -20 až +55 °C
materiál - hliník (Al), PVC
krytí - IP20
měnič napětí 230 V AC:
vstupní napětí - 12 V DC (10,5 až 15 V DC)
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 50 Hz, ± 3 Hz
výstupní zátěž odporová - 600 W (2,6 A)
výstupní zátěž odporová krátkodobě - 1 200 W (5,21 A)
výstupní napětí druh - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
výstup 230 V AC - 1× zásuvka
výstup USB 5 V DC - ne
příkon - až 5,7 W
vypínač hlavní - ano
indikace světelná - 2× LED dioda (zelená provoz, červená chyba)
indikace akustická - ano
ochrana - podpětí, přetížení, přepólování (nevratná pojistka)
nízké vstupní napětí - indikace akustická 11,5 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 10,5 V DC, ± 0,5 V DC
účinnost při plném zatížení - od 90 %
chlazení - nucené
přívodní kabel ukončený oky - 0,5 m
zapojení + červená kladný pól, - černá záporný pól
rozměry - délka 250 mm, šířka 150 mm, výška 80 mm
montáž - na plochu, stěnu
pracovní teplota - 0 až +50 °C
pracovní vlhkost - 0 až 80 % RH (nekondenzační)
materiál - hliník (Al)
krytí - IP20
zásuvka 12 V DC:
auto zásuvka - CL 12 V
zátěž - až 120 W (10 A)
jištění - na kabelu
přívodní kabel ukončený konektory - 0,9 m
provedení - s krytkou
zásuvka USB:
adaptér - do auto zásuvky (CL)
typ zásuvky - USB
napětí - 5 V DC
výkon - až 10,5 W (2,1 A)
ochrana - proti zkratu a přetížení
pojistková skříňka:
počet jističů - 2×
rozměry - délka 104 mm, šířka 245 mm výška 250 mm
montáž - na plochu
pracovní teplota - -20 až +70 °C
materiál - ABS
krytí - IP40
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
kabeláž:
2× kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory - 5 m
1× kabel mezi pojistkovou skříňkou a nabíječkou ukončený volným koncem - 0,5 m
1× kabel mezi nabíječkou a akumulátorem ukončený oky - 0,5 m
1× kabel mezi měničem napětí a akumulátorem ukončený oky - 0,5 m
celková váha - 51 900 g
RoHS
