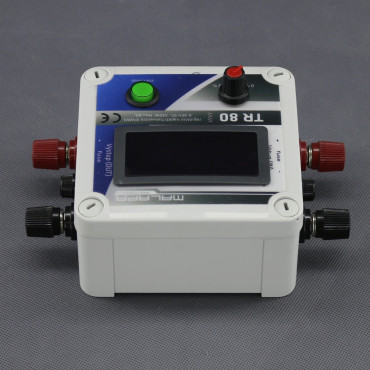

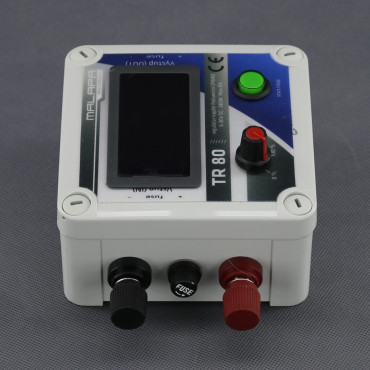

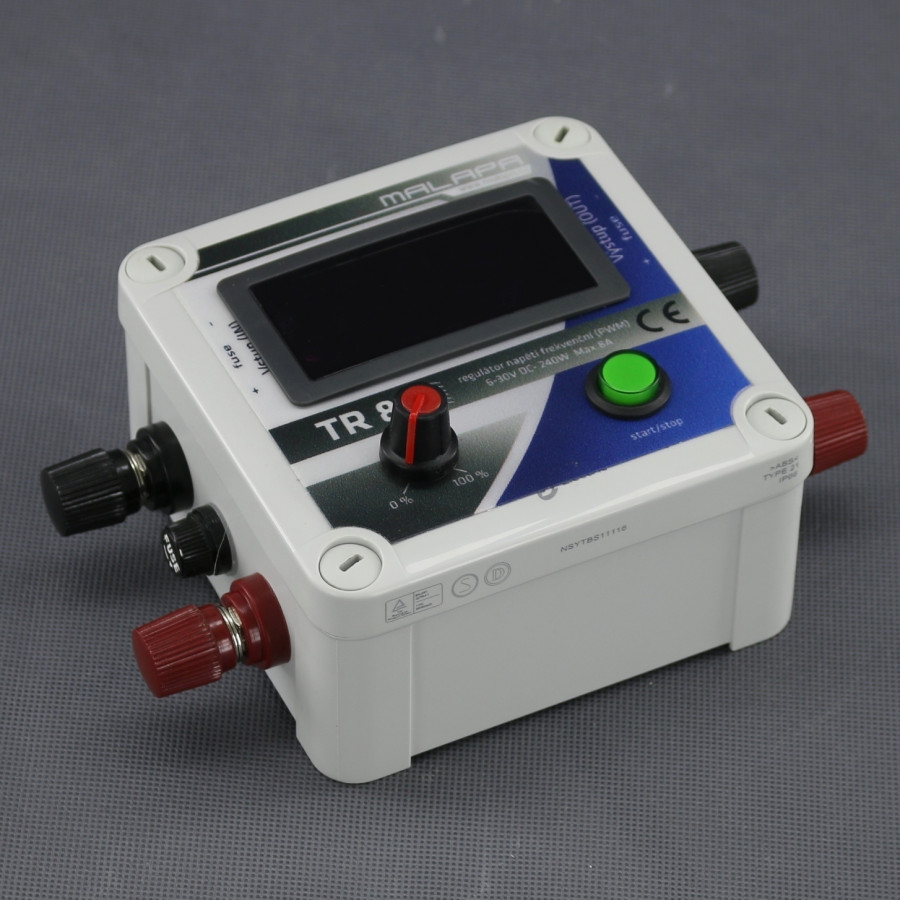

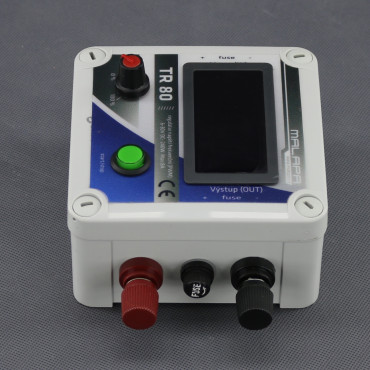

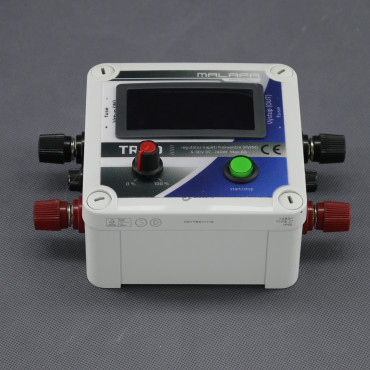

TR80, regulátor napětí 6-30 V, 240 W, frekvenční
PWM regulátor pro stejnosměrné napájecí systémy je určený pro plynulé řízení otáček DC elektromotorů a ventilátorů nebo výkonu odporových zátěží v nízkonapěťových instalacích. Umožňuje nastavovat výkon v celém regulačním rozsahu pomocí vysokofrekvenční PWM regulace a kontrolovat nastavení na integrovaném LED displeji. Lze využít pro DC ventilátory, motory, topné prvky, osvětlení a další stejnosměrné spotřebiče v automobilech, karavanech, lodích, dílnách a technických zařízeních napájených v rozsahu 6 až 30 V DC.
Motor s tímto druhem regulace (frekvenční konstrukce) nebude hlučnější, zachová si točivý moment a rozsah regulace otáček bude bez omezení. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat otočným knoflíkem. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 6 až 30 V DC. Zátěž (spotřebič) až 240 W (8 A). Hlavní vypínač s LED indikací (tlačítko). Přehledný LED displej. Celé zařízení je chráněno pojistkou. Připojení vstupu a výstupu k barevně označeným šroubovým svorkám. Montáž na plochu, stěnu (závěsné úchyty). Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.

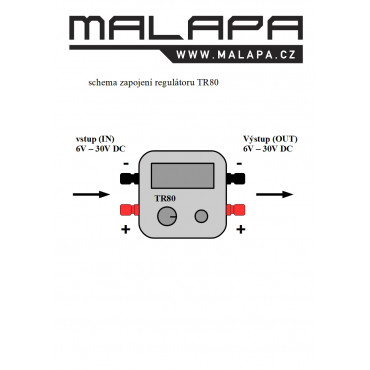

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Technické údaje TR80:
napětí (vstup) - 6 až 30 V DC
napětí (výstup) - 6 až 30 V DC
zátěž - až 240 W (8 A)
LED displej - jednořádkový, červené podsvícení
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
klíčovací poměr - 0 až 100 %
druh regulace - frekvenční
PWM frekvence - 16 kHz
displej - LED
vypínač hlavní - tlačítko s LED indikací
chlazení - pasivní
připojení - šroubová svorka (+ kladný pól červený, − záporný pól černý)
jištěno pojistkou vstup/výstup - 10 A

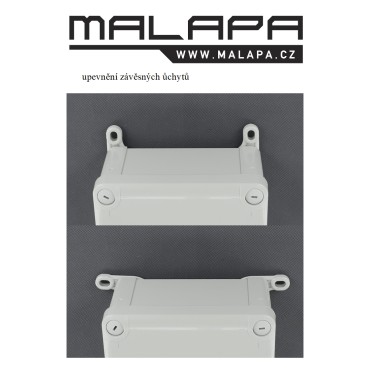

montáž - na plochu, stěnu (úchyty)
celková váha - 360 g
rozměry displeje - 66 × 31 mm
rozměry - délka 165 mm, šířka 110 mm, výška 75 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP44
materiál - ABS
RoHS
