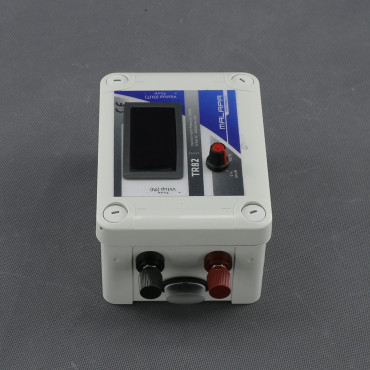

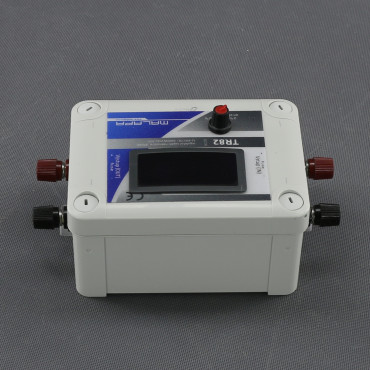

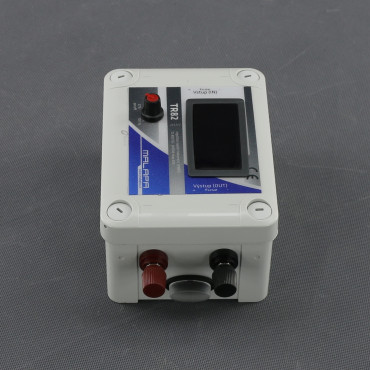

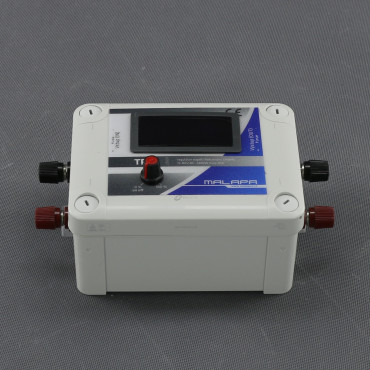

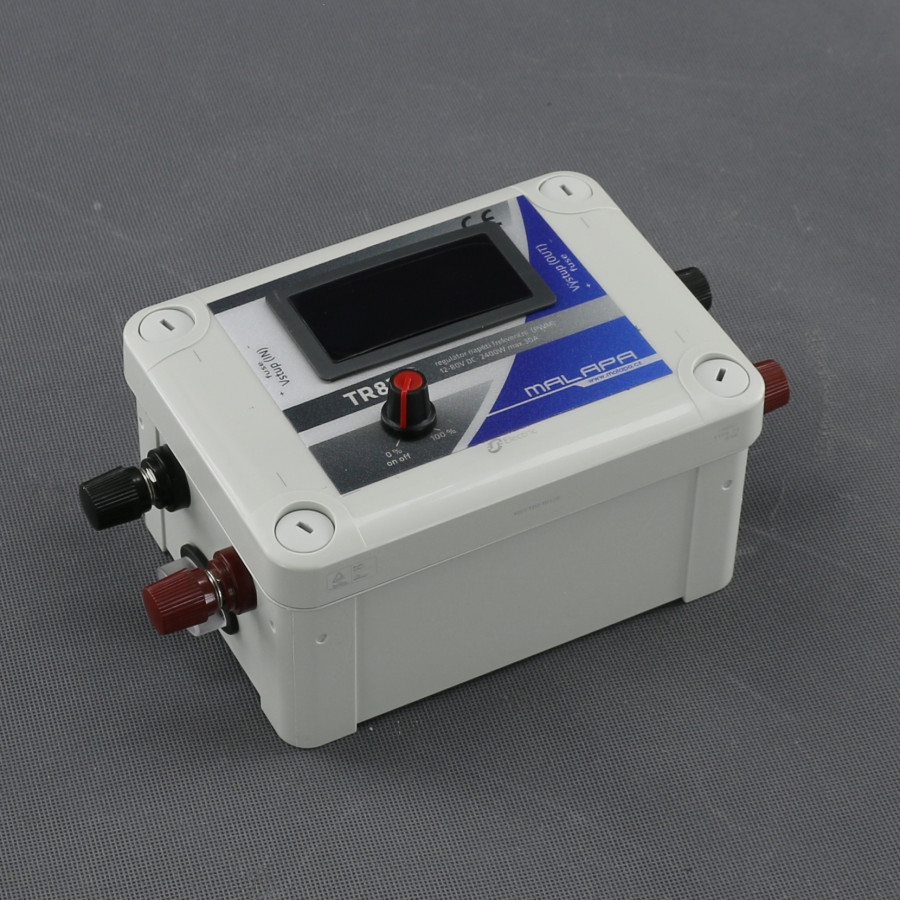

TR82, regulátor napětí 12-80 V, 2400 W, frekvenční
Výkonový PWM regulátor stejnosměrného napětí je určený pro plynulé řízení DC elektromotorů, ventilátorů a odporových spotřebičů v širokém rozsahu nízkonapěťového napájení. Umožňuje plynule regulovat výstupní výkon, sledovat nastavení na LED displeji a připojit výkonový vstup i výstup prostřednictvím šroubových svorek. Lze využít pro výkonnější DC motory, ventilátory, topné prvky, osvětlení a další zařízení v akumulátorových, automobilových, lodních a průmyslových systémech s napětím 12 až 80 V DC.
Motor s tímto druhem regulace (frekvenční konstrukce) nebude hlučnější, zachová si točivý moment a rozsah regulace otáček bude bez omezení. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat otočným knoflíkem. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 12 až 80 V DC. Zátěž (spotřebič) až 2 400 W (30 A). Hlavní vypínač (na potenciometru). Přehledný LED displej. Celé zařízení je chráněno pojistkou.
Připojení vstupu a výstupu k barevně označeným šroubovým svorkám. Montáž na plochu, stěnu (závěsné úchyty). Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.

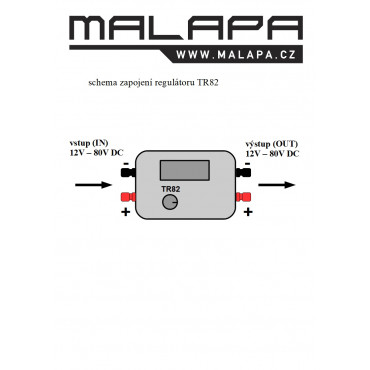

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Technické údaje TR82:
napětí (vstup) - 12 až 80 V DC
napětí (výstup) - 12 až 80 V DC
zátěž - až 2 400 W (30 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
klíčovací poměr - 0 až 100 %
druh regulace - frekvenční
PWM frekvence - 21 kHz
displej - LED, červené podsvícení
vypínač hlavní - na potenciometru
chlazení - pasivní
připojení - šroubová svorka (+ kladný pól červený, − záporný pól černý)
jištěno pojistkou vstup/výstup - 30 A

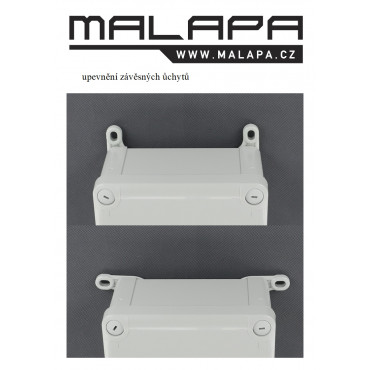

montáž - na plochu, stěnu (úchyty)
celková váha - 620 g
rozměry displeje - 66 × 31 mm
rozměry - délka 225 mm, šířka 120 mm, výška 100 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP44
materiál - ABS
RoHS
