SO122, solární systém 100 W, ostrovní, 230 V+12 V+USB+LED
Solární systém 12 V s měničem napětí 230 V, USB a LED osvětlením určený pro napájení 12V, 230V i USB spotřebičů pomocí energie ze slunce. Umožňuje využívat běžné elektrické spotřebiče díky měniči napětí, bezpečně nabíjí akumulátor pomocí PWM regulátoru s LCD displejem a poskytuje spolehlivé LED osvětlení i USB napájení. Lze využít pro chaty, karavany, obytné vozy, lodě, zahradní domky, mobilní pracoviště i další místa bez připojení k elektrické síti.

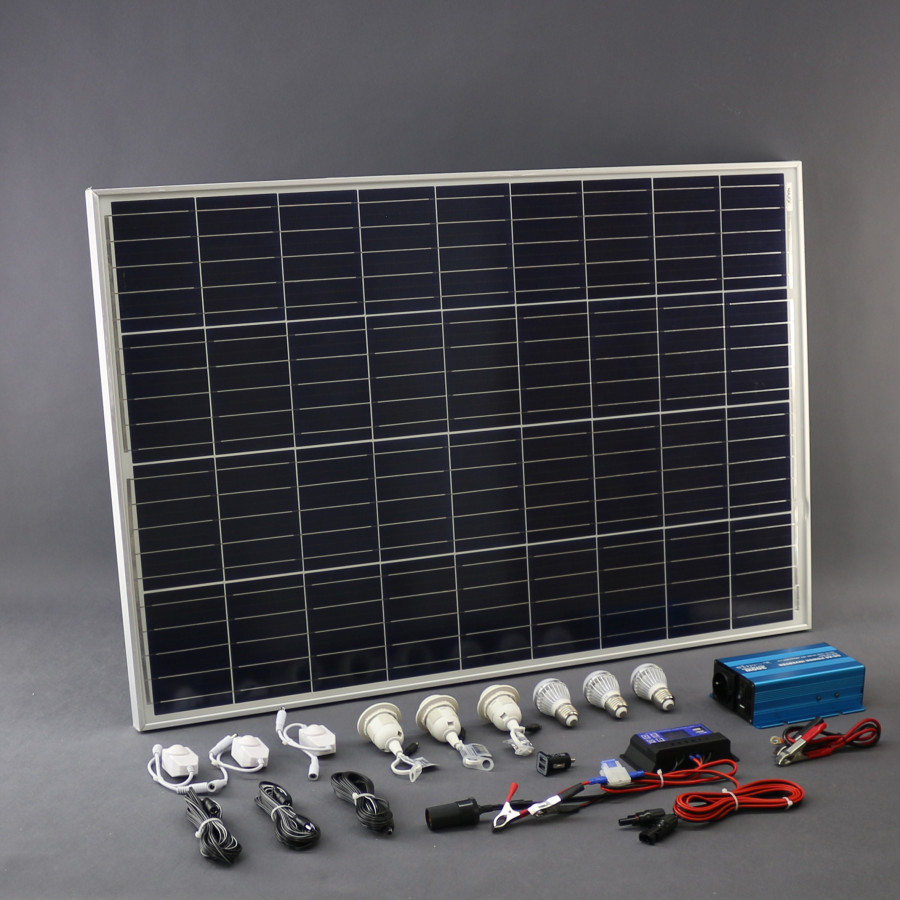

Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem až 100 W. Proud až 5,82 A.
Napětí systému 12 V DC.
O osvětlení se stará 3× 12 V DC LED žárovka E27 o výkonu 3 W (360 lm) včetně objímky. Regulátor na kabelu pro spínání/vypínání a plynulou regulace svitu.
Pro 230 V AC spotřebiče měnič napětí, zátěž (spotřebič) až 300 W. Konstrukce měniče vyrábí napětí s čistou sinusovkou, je tedy stejné jako v zásuvce u vás doma.
Pro 12 V DC spotřebiče je instalovaná auto zásuvka (CL). Zátěž až 180 W. Proud až 15 A.
Pro 5 V DC spotřebiče je k dispozici USB adaptér do auto zásuvky (CL). Výkon až 5 W. Proud až 1 A.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování). Nabíječka 5 V DC. Pro připojení spotřebiče 2× USB zásuvka. Výkon až 15 W (3 A). Celé zařízení je chráněno pojistkou.
Solární systém je navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelové (VRLA, GEL, AGM). Pracovní napětí 12 V DC.
Kabel mezi solárním panelem a nabíječkou ukončený konektorem dlouhý 5 m. Kabel mezi nabíječkou a akumulátorem ukončený krokosvorkami dlouhý 0,3 m. Kabel mezi měničem a akumulátorem ukončený krokosvorkami dlouhý 0,4 m. Kabel k osvětlení ukončený konektory dlouhý 3× 5 m.

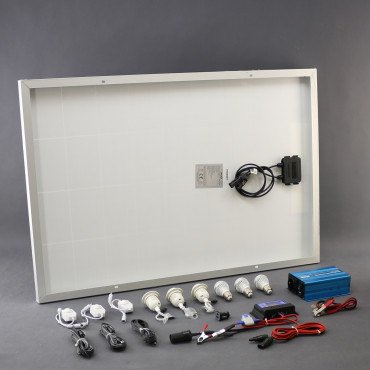

Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Solární systém pracuje s bezpečným napětím.

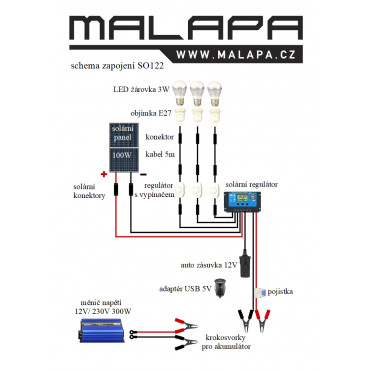

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu.
Technické údaje SO122:
napětí systému - 12 V DC
výkon (solární panel) - až 100 W (5,82 A)
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
výstup USB - 2× USB (funkční pouze po připojení akumulátoru), 5 V/15 W (3 A)
rozměry - délka 133 mm, šířka 70 mm, výška 33 mm
pracovní teplota - -35 až +60 °C
materiál - PVC, kov
krytí - IP20
solární panel:
počet panelů - 1×
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 100 W
rozměry - délka 1 000 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
objímka pro žárovku:
počet objímek - 3×
montáž - do otvoru/k zavěšení
objímka svítidla - E27
vnější závit - ano
přívodní kabel ukončený konektorem - 0,1 m
LED žárovka:
počet LED žárovek - 3×
patice - E27
příkon - 3 W
počet - 6× LED dioda
světelný tok - 360 lm
životnost - 35 000 h
úhel vyzařování - 180 °
barva světla - teplá bílá
teplota chromatičnosti - 2 700 až 3 500 K
pracovní teplota - -20 až +80 °C
rozměry - ⌀ 58 mm, délka 106 mm (včetně patice)
vypínač pro osvětlení:
vypínač - zapnutí, vypnutí a plynulá změna intenzity jasu
kabel ukončený konektory - 0,15 m
měnič napětí:
vstupní napětí - 12 V DC (10,5 až 15 V DC)
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 50 Hz, ± 3 Hz
výstupní zátěž odporová - 300 W (1,3 A)
výstupní zátěž odporová krátkodobě - až 600 W (2,6 A)
výstupní napětí druh - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
výstup 230 V AC - 1× zásuvka
výstup USB 5 V DC - 1× zásuvka
příkon - až 8,2 W
vypínač hlavní - ano
indikace světelná - 2× LED dioda (zelená provoz, červená chyba)
indikace akustická - ano
ochrana - podpětí, přetížení, přepólování (nevratná pojistka)
nízké vstupní napětí - indikace akustická 11,5 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 10,5 V DC, ± 0,5 V DC
účinnost při plném zatížení - až 90 %
chlazení - nucené
zapojení + červená kladný pól, - černá záporný pól
rozměry - délka 225 mm, šířka 105 mm, výška 85 mm
montáž - na plochu, stěnu
pracovní teplota - -0 až +50 °C
pracovní vlhkost - 0 až 80 % RH (nekondenzační)
materiál - hliník (Al)
krytí - IP20
zásuvka 12 V DC:
auto zásuvka - CL 12 V
zátěž - až 180 W (15 A)
zásuvka USB:
adaptér - do auto zásuvky (CL)
typ zásuvky - USB
napětí - 5 V DC
výkon - až 5 W (1 A)
ochrana - proti zkratu a přetížení
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
kabeláž:
1× kabel mezi solárním panelem a solárním regulátorem ukončený konektorem- 5 m
3× kabel mezi solárním regulátorem a osvětlením ukončený konektory - 5 m
1× kabel mezi solárním regulátorem a akumulátorem ukončený krokosvorkami - 0,3 m
1× kabel mezi akumulátorem a měničem napětí ukončený krokosvorkami - 0,6 m
celková váha - 10 280 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
