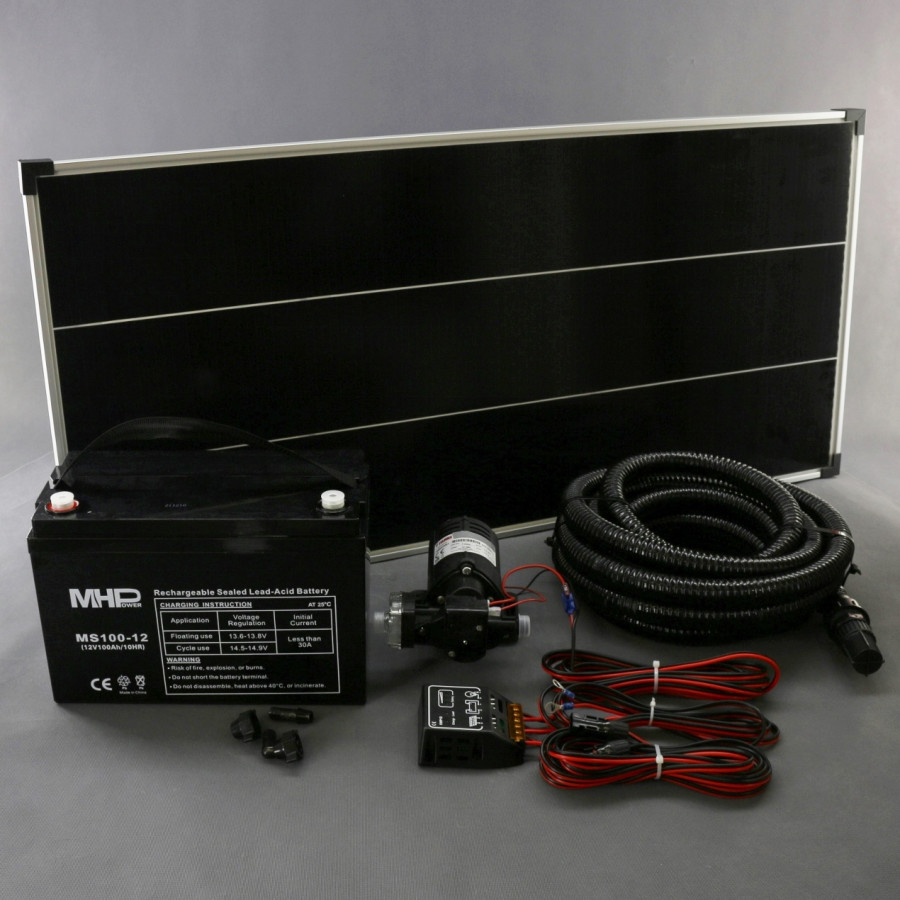

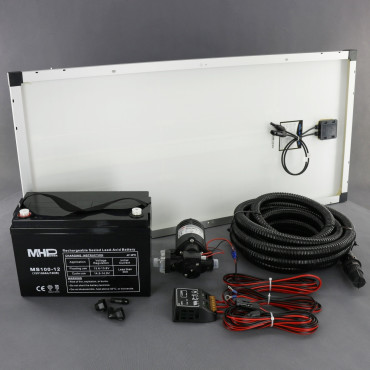

SO140, solární automatická vodárna 7 l/min, výtlak 15 m
Solární automatická vodárna s membránovým čerpadlem určená pro automatické čerpání a rozvod užitkové vody v místech bez elektrické sítě. Umožňuje samonasávání až ze 3 metrů, automatické spínání pomocí tlakového spínače a spolehlivý provoz díky akumulátoru, PWM regulátoru a 100W solárnímu panelu. Lze využít pro chaty, zahradní domky, karavany, stáje, menší zavlažovací systémy, napájení hospodářských zvířat i další ostrovní vodovodní instalace.
Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem 100 W.
Membránové čerpadlo pro venkovní montáž. Čerpadlo má průtok vody až 7 l/min (420 l/h), výtlak až 15 m, samonasávací až 3 m. Pracovní napětí 12 V DC. Obsahuje havarijní termostat. Doporučený provoz 10 min zapnuto a 20 min vypnuto. Využití najde k čerpání čisté až mírně zkalené sladké vody bez obsahu mechanických nečistot (až 0,5 mm).
Sací spirálová hadice z tvrdého PVC dlouhá 7 m. Zpětná klapka. Vstup je chráněný filtrem proti nečistotám.
Tlakový spínač. Pevně nastavený tlak 1,5 bar. Zapne čerpadlo při úbytku tlaku (otevření kohoutku) a naopak při natlakování soustavy (zavření kohoutku) čerpadlo vypne. Integrovaný v čerpadle.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 100 Ah.
Vstup/výstup vnější závit G 1/2 ", hadičník o průměru 13 mm.
Kabel mezi solárním panelem a nabíječkou ukončený konektory dlouhý 5 m. Kabel mezi čerpadlem a nabíječkou dlouhý 1,5 m. Kabel mezi akumulátorem a nabíječkou ukončený oky dlouhý 2 m.
Solární systém je schopný na nabitý akumulátor napájet vodárnu až 20 h (až 8 400 l). Solární panel se svým výkonem plně nabije akumulátor za 20 h (slunečných).
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí.

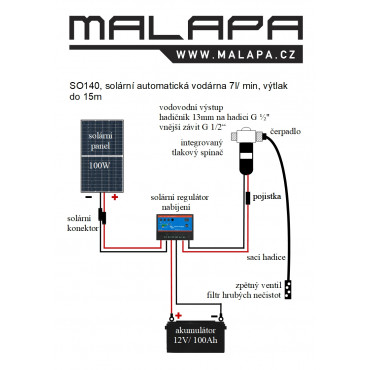

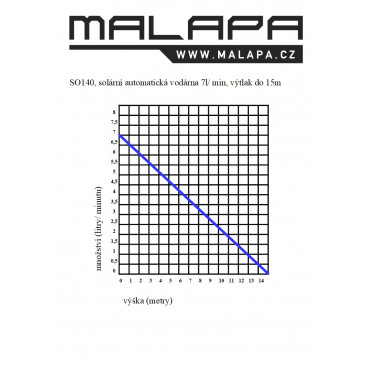

Ve fotogalerii produktu najdete schéma zapojení, tabulku výšky výtlaku výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu, čerpadlo, solární panel, akumulátor.
Technické údaje SO140:
čerpadlo:
napětí - 12 V DC
konstrukce - venkovní, membránové
elektrický výkon - 17,5 až 33,7 W (1,4 až 2,7 A)
průtok - až 7 l/min (420 l/h)
výtlak - až 15 m
samonasávací - až 3 m
připojení - vnější závit G 1/2 ", hadičník ⌀ 13 mm
teplota kapaliny - +4 až +40 °C
tlakový spínač - 1,5 bar (0,15 MPa)
ochrana - tepelná
filtr - proti hrubým částicím
materiál - PVC, kov
rozměry - délka 225 mm, šířka 160 mm, výška 130 mm
krytí - IP20
nabíječka/solární regulátor:
regulace nabíjení - elektronická nabíječka PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
výstup USB - 2× USB (funkční pouze po připojení akumulátoru), 5 V/15 W (3 A)
rozměry - délka 133 mm, šířka 70 mm, výška 33 mm
pracovní teplota - -35 až +60 °C
materiál - PVC, kov
krytí - IP20
solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 100 W
rozměry - délka 1 000 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
akumulátor:
napětí systému - 12 V DC
kapacita - 100 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM
sací hadice:
filtr - proti hrubým částicím
zpětný ventil - ano
délka - 2 m
odolné - proti UV záření
kabeláž:
1× kabel mezi solárním panelem a solárním regulátorem ukončený konektorem- 5 m
1× kabel mezi solárním regulátorem a čerpadlem - 5 m
1× kabel mezi solárním regulátorem a akumulátorem ukončený oky - 2 m
jištěno pojistkou - 5 A
celková váha - 47 000 g
RoHS (bez akumulátoru)
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
