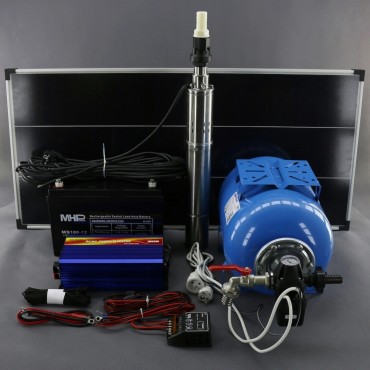

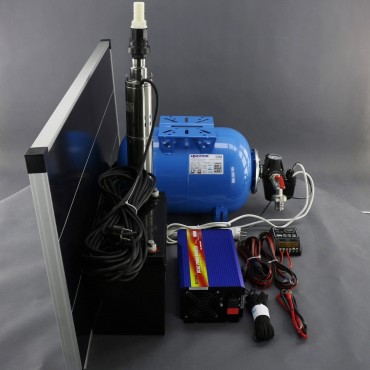

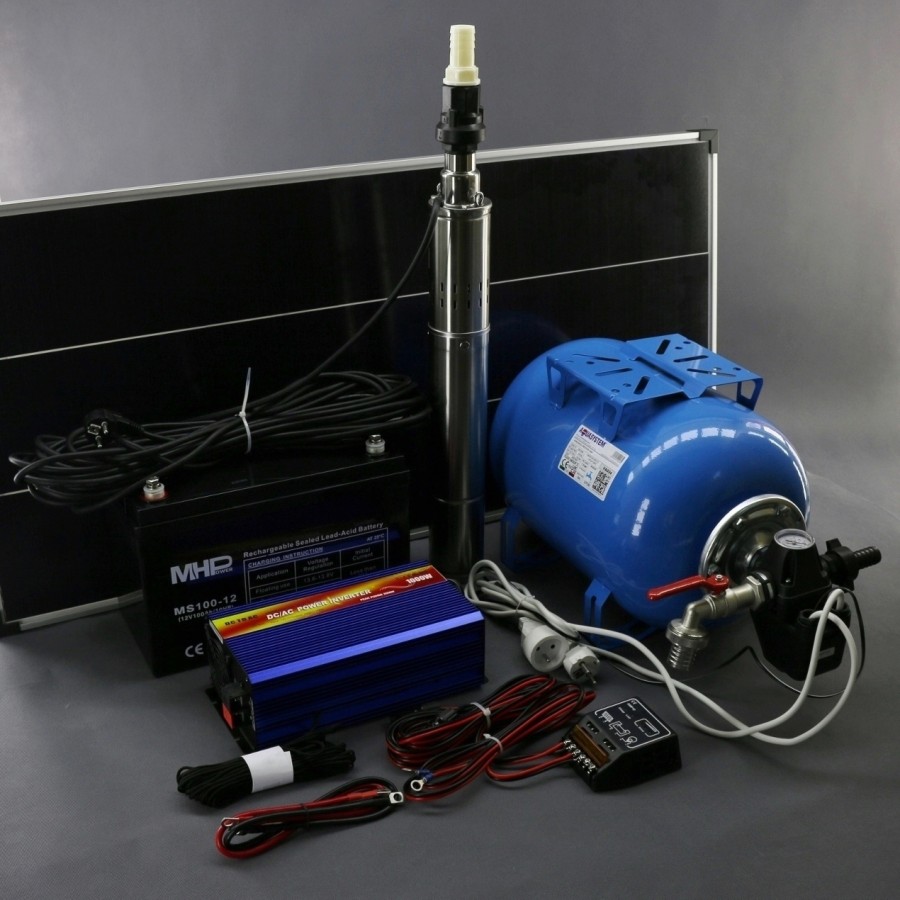

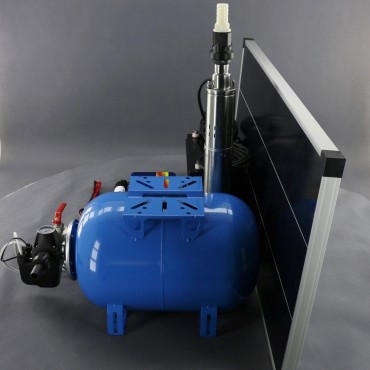

SO143, solární automatická vodárna 25 l/min, výtlak 86 m
Kompletní výkonná solární automatická vodárna určená pro čerpání vody z větších hloubek a automatické zásobování vodovodních rozvodů bez potřeby elektrické přípojky. Umožňuje čerpat až 25 litrů vody za minutu s výtlakem až 86 metrů, využívá nerezové vřetenové čerpadlo, měnič napětí s čistou sinusovkou a automatické řízení provozu pro dlouhodobě spolehlivou dodávku vody. Lze využít pro rodinné domy, chaty, chalupy, farmy, zavlažování, zásobování užitkovou vodou, napájení hospodářských zvířat i další vodohospodářské aplikace v odlehlých lokalitách.
Sada obsahuje solární panel, vyrobený z krystalického křemíku s výkonem 100 W.
Ponorné vřetenové nerezové čerpadlo. Čerpadlo má průtok vody až 25 l/min (1 500 l/h), výtlak až 86 m, hloubka ponoru až 80 m. Napojení o průměru 21 mm (G 1/2 "). Pracovní napětí 230 V AC. Vnější průměr je 75 mm. Doporučený provoz až 30 startů/h Využití najde k čerpání čisté až mírně zkalené sladké vody bez obsahu mechanických nečistot (až 0,5 mm). Závěsná šňůra pro čerpadlo je součástí balení.
Tlakový spínač. Nastavitelný rozsah tlaku 2 až 3,5 bar. Zapne čerpadlo při úbytku tlaku (otevření kohoutku) a naopak při natlakování soustavy (zavření kohoutku) čerpadlo vypne.
Expanzní nádoba o objemu 25 l pro plynulejší dodávku vody, chrání vodovodní řad proti tlakovým rázům. Kontrolní manometr.
Měnič napětí s čistou sinusovkou, vyrobí z napětí akumulátoru 12 V DC napětí pro spotřebiče 230 V AC. Spíná se až při poklesu tlaku, tím se podstatně sníží spotřeba elektrické energie.
Elektronická pulzní PWM nabíječka. Přehledný LCD displej. 3× ovládací tlačítko. Změna nastavení. Vnitřní ochrany (přepětí, podpětí, přetížení, přepólování).
Akumulátor je bezúdržbový VRLA, AGM (lze nabít i externím napětím 15 V DC, 2 A). Pracovní napětí 12 V DC. Kapacita 100 Ah.
Výstup kulový kohout vnější závit G 1 ", hadičník ⌀ 21 mm (G 1/2 "). Spojení mezi čerpadlem a armaturou hadicí o průměru 21 mm (G 1/2 "). Zpětná klapka.
Kabel k čerpadlu ukončený vidlicí dlouhý 15 m. Kabel mezi solárním panelem a nabíječkou ukončený konektory dlouhý 5 m. Kabel mezi armaturou a měničem napětí ukončený zásuvkou dlouhý 1,5 m. Kabel ovládací mezi armaturou a měničem ukončený konektorem dlouhý 1,5 m. Kabel mezi akumulátorem a nabíječkou ukončený oky dlouhý 2 m. Kabel mezi akumulátorem a měničem napětí ukončený oky dlouhý 0,5 m.
Solární systém je schopný na nabitý akumulátor napájet vodárnu až 1,5 h (až 2 250 l). Solární panel se svým výkonem plně nabije akumulátor za 20 h (slunečných).
Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí.

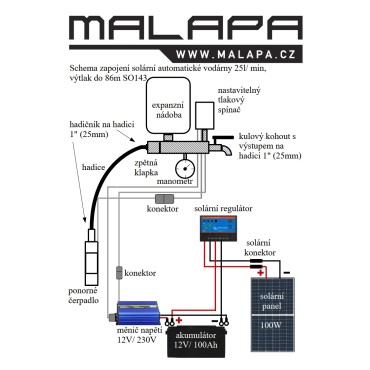

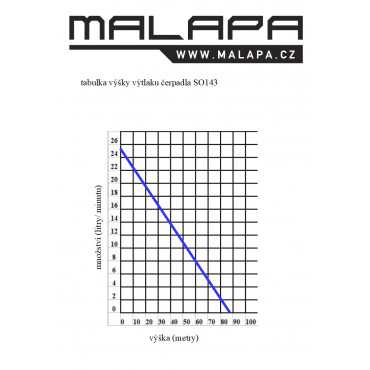

Ve fotogalerii produktu najdete schéma zapojení, tabulku výšky výtlaku výrobku.
Na přání lze dodat i jiné varianty, například jinou délku kabelu, čerpadlo, solární panel, akumulátor.
Technické údaje SO143:
čerpadlo:
napětí - 230 V AC 50 Hz
konstrukce - ponorné, vřetenové, střední sání
elektrický příkon - 400 až 600 W
výtlak - až 86 m
ponor pod hladinou - až 80 m
průtok - až 25 l/min (1 500 l/h)
připojení - vnější závit G 1 ", hadičník ⌀ 21 mm (G 1/2 ")
přívodní kabel ukončený vidlicí - 15 m
ochrana - tepelná
tekutina - voda čistá, mírně zkalená
rozměr pevných částic v kapalině - až 0,5 mm
teplota čerpané kapaliny - +3 až +35 °C
provozní režim - až 30 startů/h
materiál tělesa - nerez
rozměry - ⌀ 75 mm, výška 545 mm
celková váha - 6 000 g
tlaková expanzní nádoba:
objem - 25 l
vak - pryžový s ventilkem na připouštění vzduchu
materiál - ocel, nerez
montáž - horizontální/vertikální
rozměry - ⌀ 280 mm, výška 300 mm
tlakový spínač:
tlak - nastavitelný 2 až 3,5 bar (0,20 až 0,35 MPa)
výstup pro čerpadlo - kabel ukončený zásuvkou 1,5 m
vstup pro napájení - kabel ukončený vidlicí 1,5 m
materiál - plast, kov
krytí - IP44
měnič napětí:
vstupní napětí - 12 V DC (10,5 až 15 V DC)
výstupní napětí - 230 V AC, ± 10 %
výstupní frekvence - 5 0Hz, ± 3 Hz
výstupní zátěž odporová - 1 000 W (4,34 A)
výstupní zátěž odporová krátkodobě - 2 000 W (8,69 A)
výstupní napětí druh - čistá sinusovka
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
výstup 230 V AC - 1× zásuvka
výstup USB 5 V DC - 1× zásuvka
příkon - až 5,6 W
vypínač hlavní - ano
indikace světelná - 2× LED dioda (zelená provoz, červená chyba)
indikace akustická - ano
ochrana - podpětí, přetížení, přepólování (nevratná pojistka)
nízké vstupní napětí - indikace akustická 11 V DC, ± 0,3 V DC
odpojení výstup (zátěž) - 10,5 V DC, ± 0,3 V DC
účinnost při plném zatížení - až 94 %
chlazení - nucené
zapojení + červená kladný pól, - černá záporný pól
rozměry - délka 266 mm, šířka 169 mm, výška 96 mm
montáž - na plochu, stěnu
pracovní teplota - 0 až +50 °C
pracovní vlhkost - 0 až 80 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 3 100 g
materiál - hliník (Al)
krytí - IP20
RoHS
nabíječka/solární regulátor:
regulace nabíjení - elektronická nabíječka PWM
pulzní omezování napětí - 13,7 V DC nastavitelné
připojení výstup (zátěž) - 12,6 V DC nastavitelné
odpojení výstup (zátěž) - 10,7 V DC nastavitelné
opětovné připojení výstupu (zátěže) - automatické
zobrazení - napětí akumulátoru (V), ikona stavu (solární panel, akumulátor, spotřebič)
displej - LCD
ovládací tlačítko - 3×
příkon - až 10 mA
ochrana - přepětí, podpětí, přetížení, přepólování (nevratná pojistka)
výstup USB - 2× USB (funkční pouze po připojení akumulátoru), 5 V/15 W (3 A)
rozměry - délka 133 mm, šířka 70 mm, výška 33 mm
pracovní teplota - -35 až +60 °C
materiál - PVC, kov
krytí - IP20
řídicí elektronika pro ovládání čerpadla
solární panel:
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 100 W
rozměry - délka 1 000 mm, šířka 670 mm, výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - -40 až +85 °C
krytí - IP65
akumulátor:
napětí systému - 12 V DC
kapacita - 100 Ah
druh akumulátoru - olověný (Pb) uzavřený bezúdržbový gelový VRLA, AGM
vodovodní rozvod:
vodovodní výstup - kulový kohout, vnější závit G 1 ", hadičník ⌀ G 1/2 " (21 mm)
propojení mezi čerpadlem a rozvodem - hadičník ⌀ G 1/2 " (21 mm)
zpětná klapka - ano
kabeláž:
1× kabel mezi solárním panelem a solárním regulátorem ukončený konektorem- 5 m
1× kabel 230 V mezi tlakovým spínačem a měničem napětí ukončený zásuvkou- 1,5 m
1× kabel ovládací mezi tlakovým spínačem a měničem napětí ukončený konektorem - 1,5 m
1× kabel mezi solárním regulátorem a akumulátorem ukončený oky - 2 m
1× kabel mezi měničem napětí a akumulátorem - 0,5 m
závěsná šňůra pro čerpadlo - ano
celková váha - 59 000 g
RoHS (bez akumulátoru)
