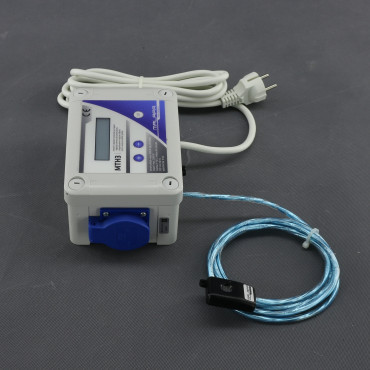

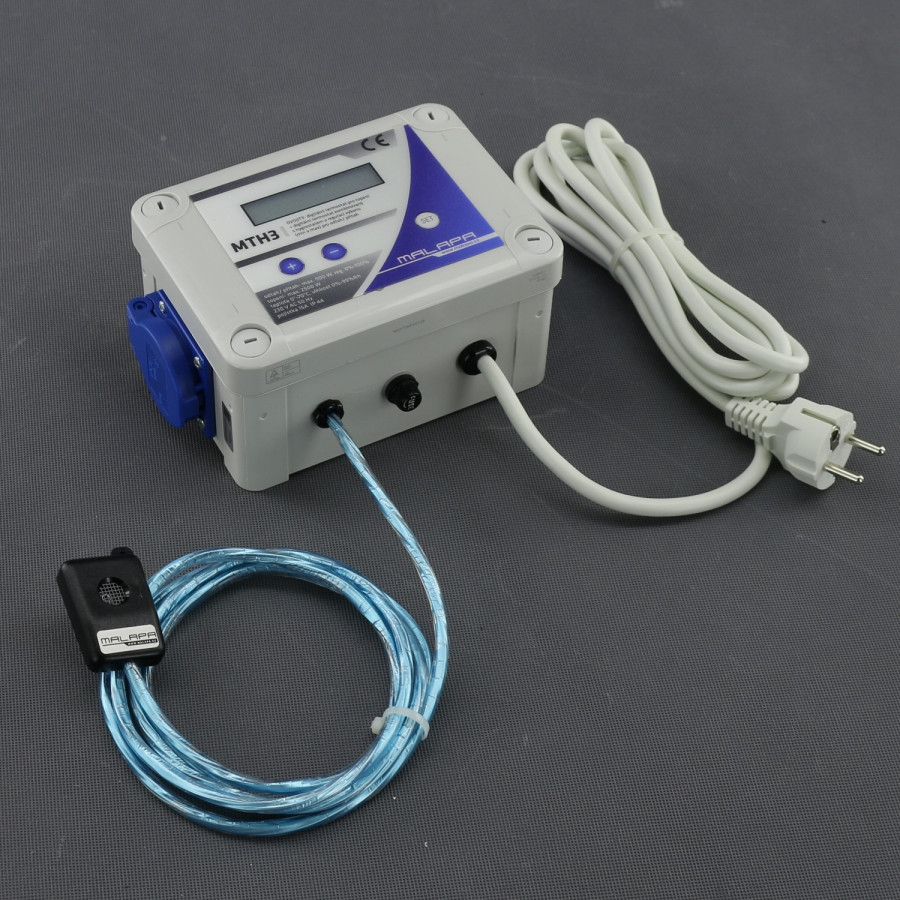

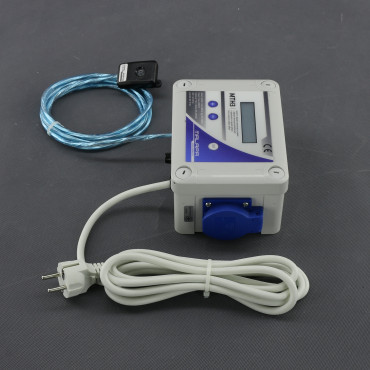

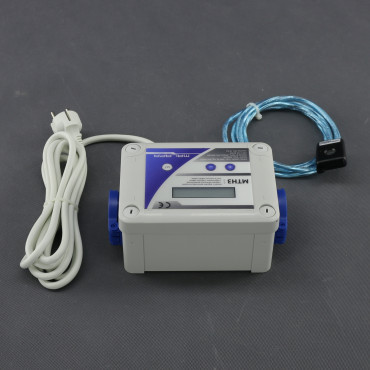

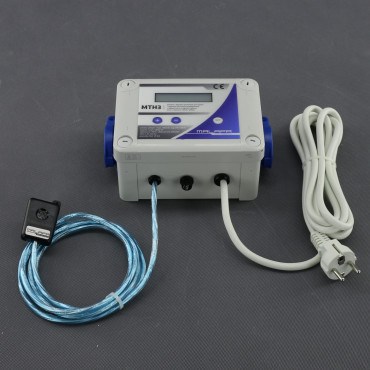

MTH3, termostat topení + termostat a hygrostat s regulací otáček
Kombinovaný digitální termostat pro ovládání topení a termostat s hygrostatem pro automatickou regulaci otáček ventilátorů podle vlhkosti i teploty a udržovat optimální klimatické podmínky. Lze využít pro větrací systémy, pěstební prostory, sklady, serverovny i průmyslové technologie.
Zásuvka 1. (výstup 1.) umožňuje ovládat topení v závislosti na teplotě, SPST-NC. Zátěž (topení) až 2 600 W (11 A).
Zásuvka 2. (výstup 2.) umožňuje upravit otáčky ventilátoru podle teploty/vlhkosti, jiné otáčky při normálním provozu a jiné otáčky při překročení nastavené hodnoty, regulace minimálních a maximálních otáček 0 až 100 %. Zátěž (ventilátorů/motorů) až 900 W (3,9 A).
Nastavitelný teplotní rozsah 0 až +80 °C. Nastavitelný rozsah vlhkosti 0 až 99 % RH. Nastavitelná hystereze 1 až 10 % RH, 1 až 10 °C. Pracovní napětí 230 V AC. Přehledný dvouřádkový LCD displej s podsvícením. 3× ovládací tlačítko. Akustická indikace. Záloha nastavení. Vnitřní ochrany (komunikace s čidlem).
Vnější čidlo, délka sondy 1,5 m. Čidlo lze umístit na jiné místo než samotný přístroj. V prostoru doporučujeme umístit čidlo přibližně 1,5 m od země s dobrou cirkulací vzduchu, mimo dosah tepelných zářičů.

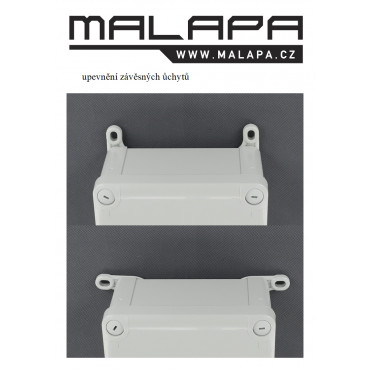

Celé zařízení je chráněno pojistkou. Okamžitá instalace, jednoduše se zapojí mezi elektrickou zásuvku a spotřebič. Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebičů 2× zásuvka (výstup 1., 2.). Montáž na plochu, stěnu (závěsné úchyty).
Na výstup lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení. Synchronní motor s rozběhovým kondenzátorem může být s tímto druhem regulace (triaková konstrukce) hlučnější, nižší točivý moment a regulace otáček bude možná v omezeném rozmezí, pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. U většiny motorů se snížením otáček se sníží také jeho chlazení, motor se může přehřát a hrozí jeho poškození, nesnižujte dlouhodobě otáčky pod nebezpečnou úroveň.
Na přání lze dodat i jiné varianty, například jinou délku kabelu čidla, vyšší spínací výkon, jiný rozsah hodnot nebo vyšší krytí.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C
Snižování vlhkosti - např. pokud je hystereze 1 % RH, nastavená vlhkost 20 % RH, hygrostat vypne při 21 % RH a znovu sepne při 20 % RH. U zvlhčování - např. pokud je hystereze 1 % RH, nastavená vlhkost 20 % RH, hygrostat vypne při 19 % RH a znovu sepne při 20 % RH.
Technické údaje MTH3:
čidlo:
čidlo teploty, vlhkosti - digitální
kalibrované - od výrobce
délka prodloužení - 1 500 mm
rozměry - délka 50 mm, šířka 36 mm, výška 15 mm
krytí - IP30
napětí - 230 V AC 50 Hz
zátěž celkově - až 3 000 W (13 A)
1. zásuvka (výstup 1.)
výstup - rozpínací (topení NC), SPST-NC
zátěž odporová - až 2 600 W (11 A)
rozsah nastavení teploty - 0 až +80 °C
2. zásuvka (výstup 2.)
výstup - regulátor
zátěž indukční - až 900 W (3,9 A)
nastavitelné minimální otáčky - 0 až 100 %
nastavitelné maximální otáčky - 0 až 100 %
rozsah nastavení teploty - 0 až +80 °C
rozsah nastavení vlhkosti - 0 až 99 % RH (nekondenzační)
zobrazení teploty - °C
zobrazení vlhkosti - % RH (relativní vlhkost)
hystereze teploty - 1 až 10 °C
hystereze vlhkosti - 1 až 10 % RH
tolerance teploty - ± 0,25 °C
tolerance vlhkosti - ± 3 % RH
displej - LCD s podsvícením, dvouřádkový
ovládací tlačítko - 3× (+ - SET)
indikace akustická - ano
ochrana - komunikace s čidlem
záloha nastavení - více než 35 let
menu - české (na přání změníme)
spínací prvek - relé, triak
jištěno pojistkou - 15 A
přívodní kabel ukončený vidlicí - 3 m
montáž - na plochu, stěnu (úchyty)
celková váha - 1 220 g
rozměry - délka 170 mm, šířka 120 mm, výška 85 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až 45 °C
krytí - IP44
materiál - ABS
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
