Elektromechanický termostat pro spínání a vypínání spotřebičů podle nastavené teploty. Spínací/rozpínací kontakt (NO/NC), 230/400 V napětí, až 3 400 W zátěž, nastavení teploty -35 až +35 °C, hystereze 3 °C, čidlo 1,5 m, montáž na plochu, rozměry 62 × 95 × 53 mm. Připojení do svorkovnice.

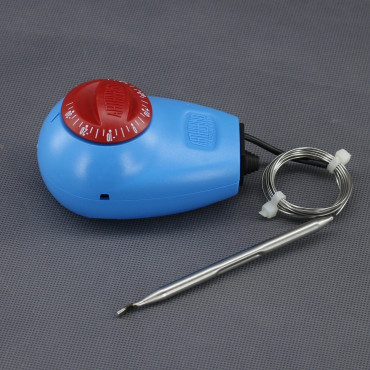

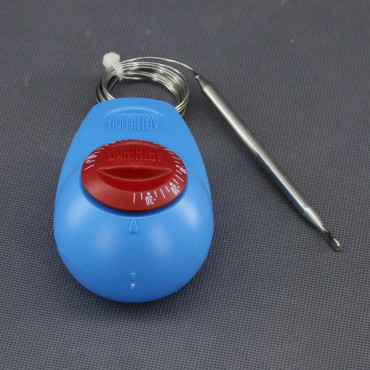

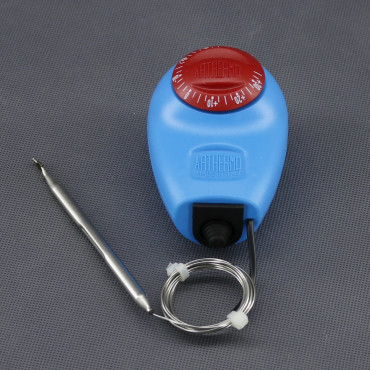

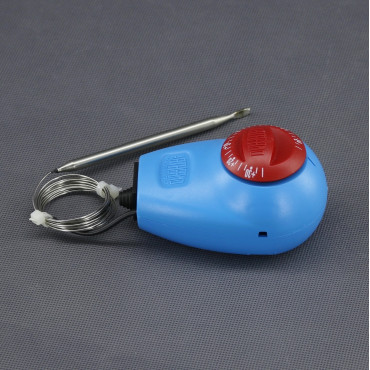

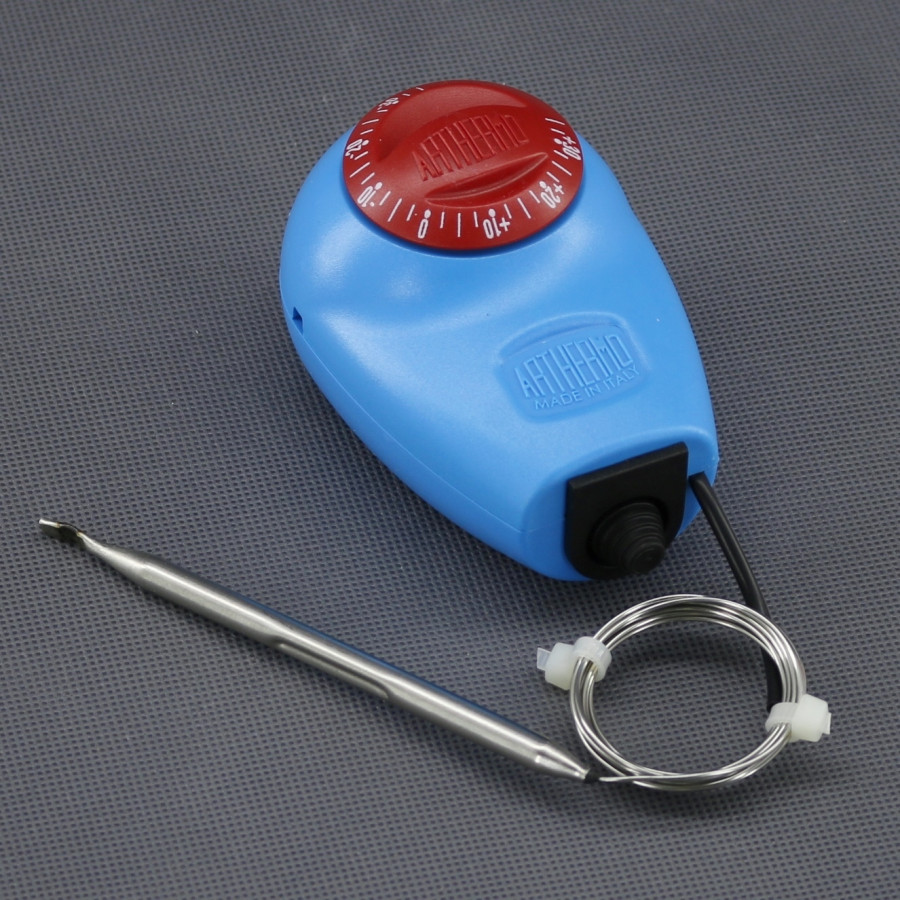

TO16, termostat s čidlem -35-35 °C, 400 V, 3400 W, NO-NC
Elektromechanický termostat s externím kapilárním čidlem je určený pro automatické řízení topení nebo chlazení v aplikacích vyžadujících regulaci také při teplotách pod bodem mrazu. Umožňuje snímat teplotu odděleně od místa instalace přístroje, nastavit požadovanou hodnotu otočným regulátorem a ovládat topný nebo chladicí okruh pomocí kontaktů NC a NO. Lze využít pro vytápění, chlazení, kotle, oběhová čerpadla, zásobníky vody, potrubní systémy a průmyslové technologie.
Výstup topení (NC) a chlazení (NO), SPDT. Nastavitelný rozsah teploty -35 až +35 °C. Pevně nastavená hystereze 3 °C. Pracovní napětí až 400 V AC DC. Zátěž (spotřebič) až 3 400 W (15 A). Zvyšování nebo snižování požadované teploty se provádí otočným knoflíkem. Teplotu snímá venkovní kapilární čidlo, délka prodloužení k čidlu 1,5 m. Čidlo lze umístit na jiné místo než samotný přístroj. Připojení do svorkovnice. Montáž na plochu.

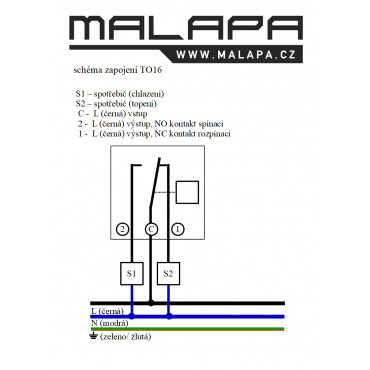

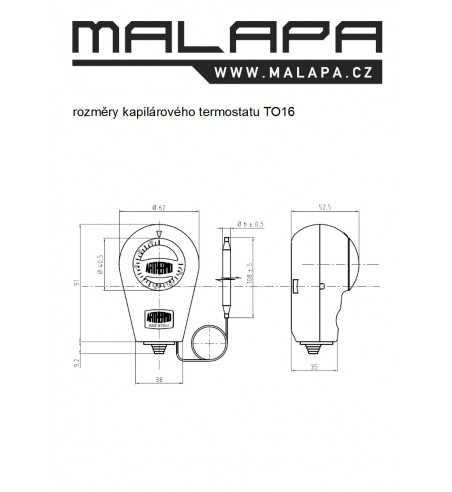

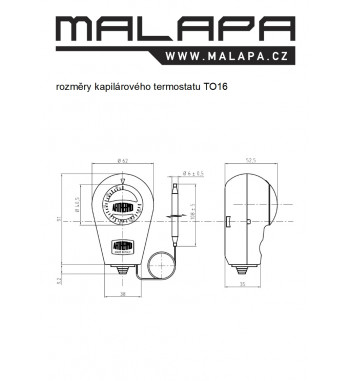

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.
Technické údaje TO16:
čidlo:
čidlo teploty - kapilární
délka prodloužení - 1 500 mm
rozměry - ⌀ 6 mm, délka 108 mm
krytí - IP68 (vodotěsné)
napětí - až 400 V AC DC 50 Hz
výstup 1.
kontakt - rozpínací (topení NC), SPDT
zátěž odporová - až 3 400 W (15 A)
zátěž indukční - až 690 W (3 A)
výstup 2.
kontakt - spínací (chlazení NO), SPDT
zátěž odporová - až 570 W (2,5 A)
zátěž indukční - až 140 W (0,6 A)
rozsah nastavení teploty - -35 až +35 °C
zobrazení teploty - °C
hystereze - 3 °C
tolerance teploty - ± 2 °C
spínací prvek - elektromechanický
odpor kontaktu - až 100 MΩ
životnost kontaktů - více než 100 000 cyklů
připojení - svorkovnice (až 2,5 mm²)
zapojení - C vstup, 1 výstup (topení NC), 2 výstup (chlazení NO)

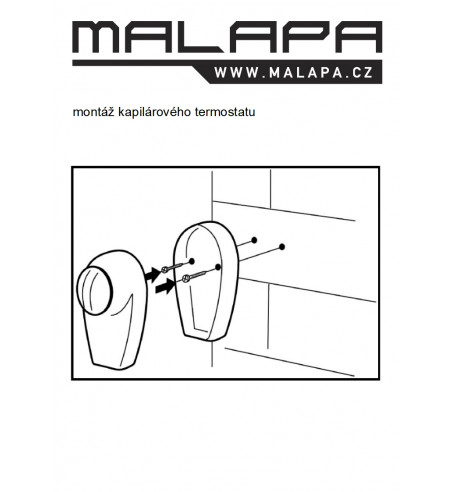

montáž - na plochu
celková váha - 185 g
rozměry - délka 95 mm, šířka 62 mm, výška 53 mm
pracovní teplota - -30 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
materiál - PVC
krytí přístroje - IP40
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
