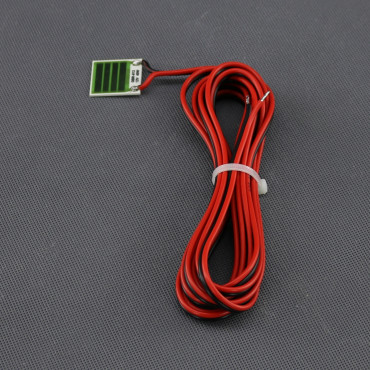

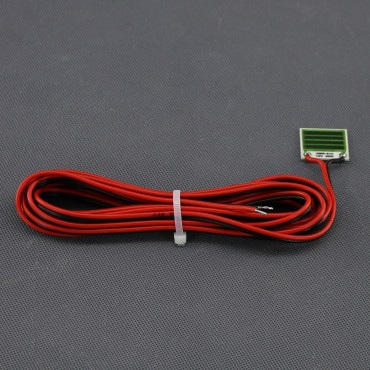

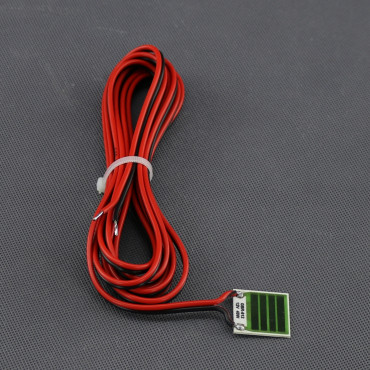

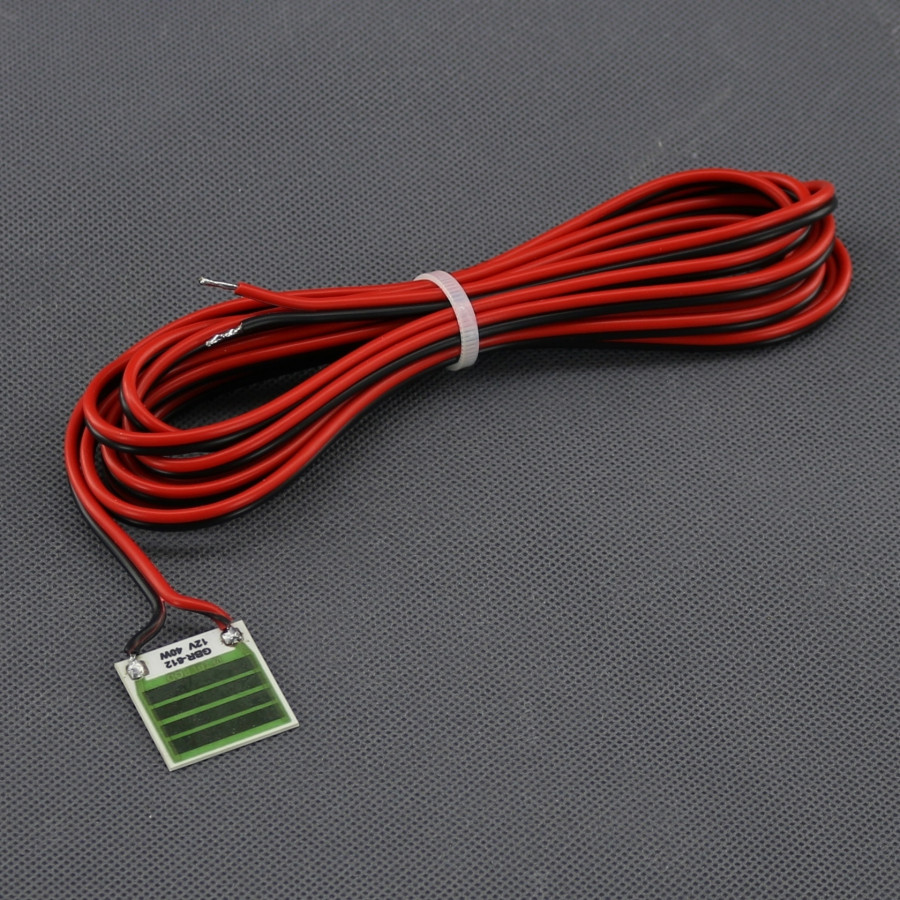

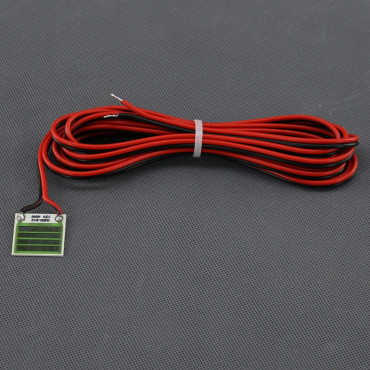

TF3672 - mini ploché topné těleso 12 V, 40 W, 26x26 mm

TF3672, mini ploché topné těleso 12 V, 40 W, 26x26 mm
Miniaturní keramické topné těleso s vysokým tepelným účinkem je určené pro rychlé zahřívání přesně vymezených ploch. Kompaktní čtvercová konstrukce umožňuje dosáhnout intenzivního kontaktního ohřevu i tam, kde je montážní prostor výrazně omezený. Lze využít při výrobě zařízení, v servisních aplikacích, laboratořích nebo průmyslu pro ohřev přístrojů, forem a technických sestav.
Pracovní napětí 12 V AC DC (0 až 15 V AC DC). Výkon 40 W. Proud 3,33 A. Měrný tepelný výkon 5,91 W/cm². Rozměry délka 26 mm, šířka 26 mm, tloušťka 1 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 3 m. Materiál keramika. Topný element z oxidu hlinitého. Polovodič nanesený sítotiskem a opatřen izolací. Montáž na plochu. Silikonová oboustranně lepicí teplovodivá páska. Pracovní teplota nesmí přesáhnout +350 °C.
S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

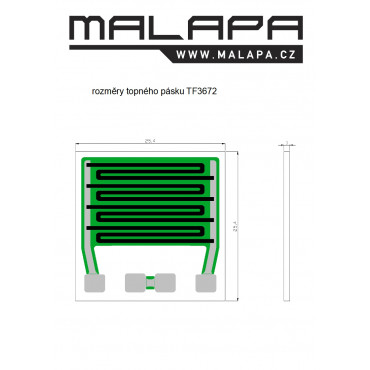

Ve fotogalerii produktu najdete rozměry výrobku.




Technické údaje TF3672:
napětí - 12 V AC DC (0 až 15 V AC DC)
výkon - 40 W
proud - 3,33 A
tolerance - ± 5 %
měrný tepelný výkon - 5,91 W/cm²
přívodní kabel ukončený volným koncem - 3 m
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +350 °C
topný element - oxid hlinitý (96 % Al2O3)
materiál - keramika
rozměry - délka 26 mm, šířka 26 mm, tloušťka 1 mm
barva - bílá

silikonová oboustranně lepicí teplovodivá páska:
druh - teplovodivá
samolepicí povrch - lepidlo, obě strany
materiál - silikon
tepelná vodivost - 1 W/mK
elektrický průraz - 6 kV/mm
hustota - 1,6 g/cm³
odolnost vůči natažení - 7,1 N/cm
hořlavost - UL-94V-0
tloušťka - 0,2 mm
pracovní teplota - -30 až +180 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)

celková váha - 55 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
