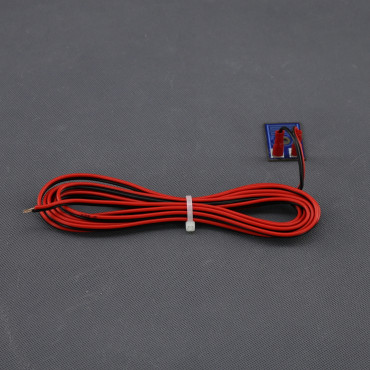

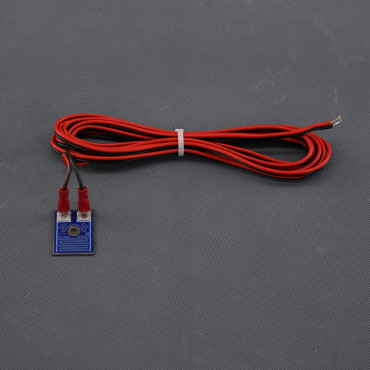

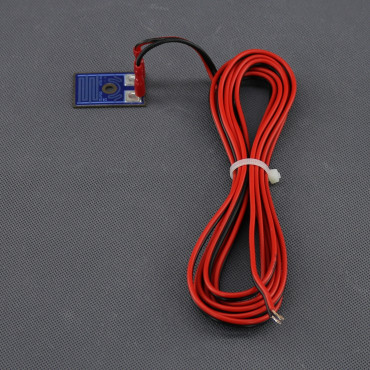

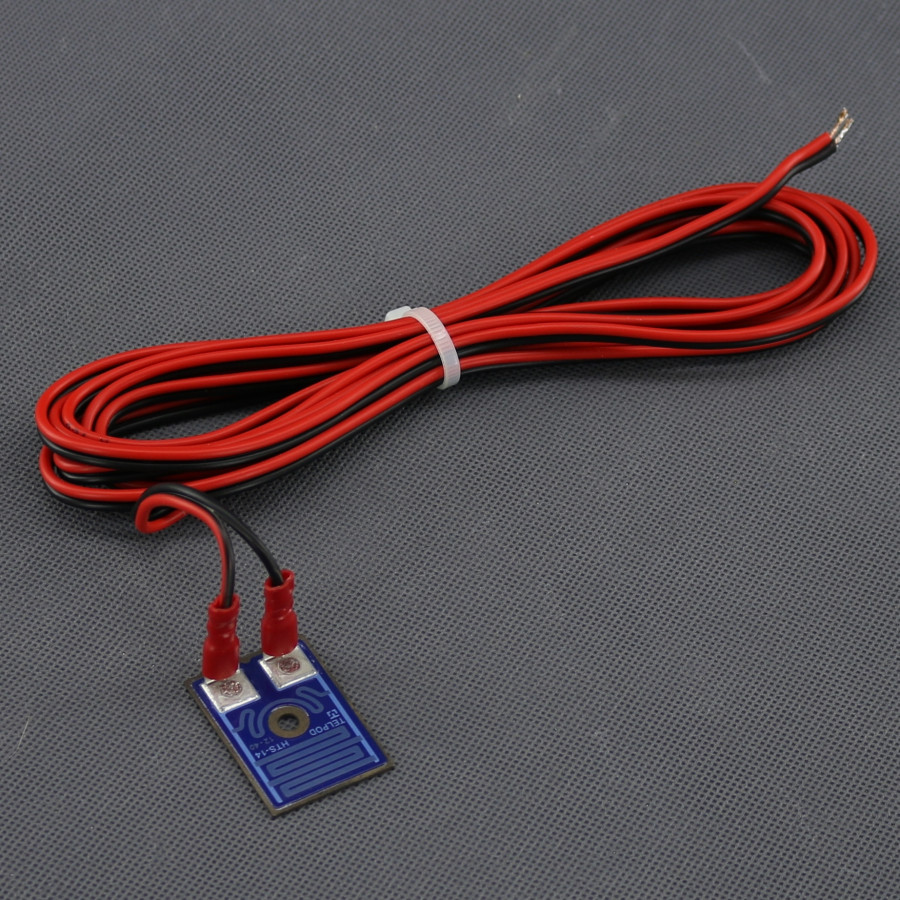

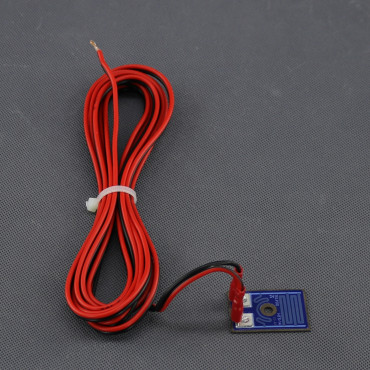

TF3673 - mini ploché topné těleso 12 V, 40 W, 37x26 mm

TF3673, mini ploché topné těleso 12 V, 40 W, 37x26 mm
Ploché topné těleso z nerezové oceli s montážním otvorem je určené pro lokální ohřev a pevné uchycení na vyhřívaném povrchu. Odolné kovové provedení umožňuje rychle přenášet teplo, mechanicky těleso zajistit a používat jej v konstrukčně náročnějších aplikacích. Lze využít u strojních součástí, forem, nádrží, měřicích zařízení nebo technologických celků v laboratořích a průmyslu.
Pracovní napětí 12 V AC DC (0 až 15 V AC DC). Výkon 40 W. Proud 3,33 A. Měrný tepelný výkon 4,15 W/cm². Rozměry délka 37 mm, šířka 26 mm, tloušťka 1 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 3 m. Materiál nerezová ocel. Topný element z oxidu hlinitého. Polovodič nanesený sítotiskem a opatřen izolací. Montáž na plochu. Silikonová oboustranně lepicí teplovodivá páska. Pracovní teplota nesmí přesáhnout +350 °C.
S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

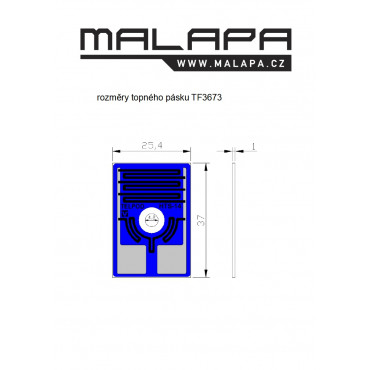

Ve fotogalerii produktu najdete rozměry výrobku.




Technické údaje TF3673:
napětí - 12 V AC DC (0 až 15 V AC DC)
výkon - 40 W
proud - 3,33 A
tolerance - ± 10 %
měrný tepelný výkon - 4,15 W/cm²
přívodní kabel ukončený volným koncem - 3 m
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +400 °C
topný element - oxid hlinitý (96 % Al2O3)
průrazné napětí - do 2 kV
materiál - nerez (korozivzdorná ocel)
rozměry - délka 37 mm, šířka 26 mm, tloušťka 1 mm
otvor - ⌀ 4,2 mm
barva - modrá

silikonová oboustranně lepicí teplovodivá páska:
druh - teplovodivá
samolepicí povrch - lepidlo, obě strany
materiál - silikon
tepelná vodivost - 1 W/mK
elektrický průraz - 6 kV/mm
hustota - 1,6 g/cm³
odolnost vůči natažení - 7,1 N/cm
hořlavost - UL-94V-0
tloušťka - 0,2 mm
pracovní teplota - -30 až +180 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)

celková váha - 65 g
RoHS
