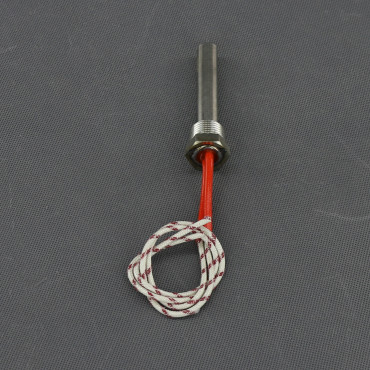

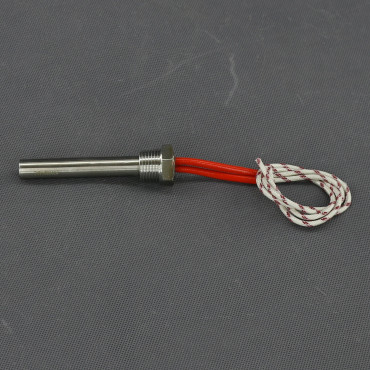

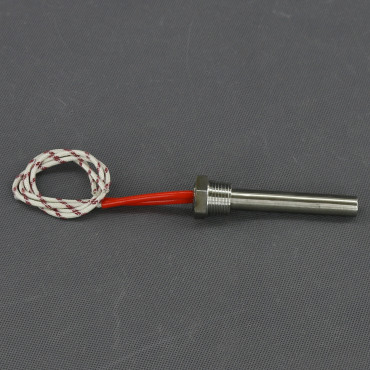

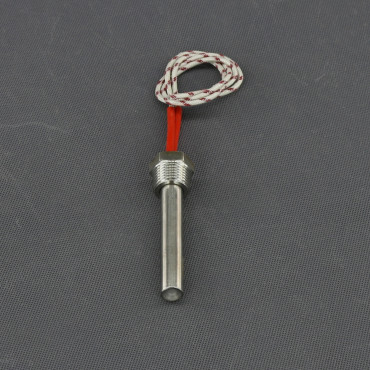

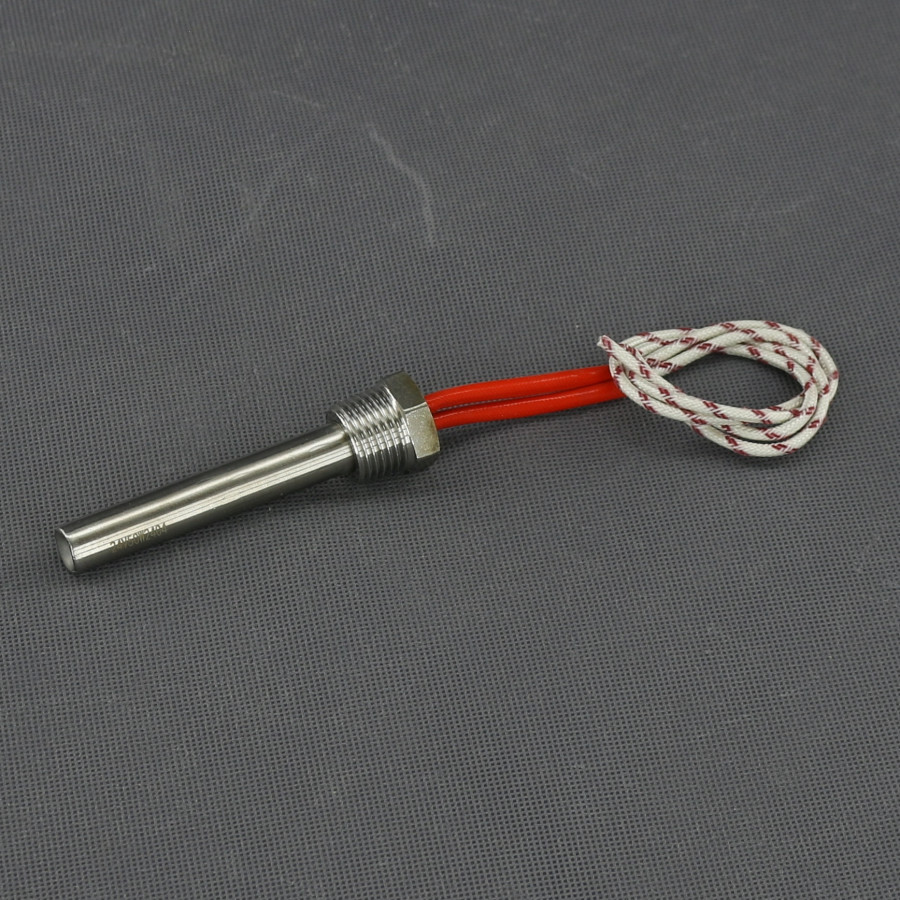

TF41 - topná patrona G 1/2", 24 V, 40 W, nerez, 85 mm

TF41, topná patrona G 1/2", 24 V, 40 W, nerez, 85 mm
Elektrická závitová topná patrona je určená pro předehřev vody a dalších provozních kapalin v uzavřených i otevřených soustavách. Umožňuje rovnoměrně zahřívat médium a zachovat stabilní provoz při dlouhodobém používání. Lze využít v bojlerech, technologických nádržích, laboratorních zařízeních nebo mobilních systémech.
Montáž do otvoru s G 1/2 " závitem. Pracovní napětí 24 V AC DC (0 až 27 V AC DC). Výkon 40 W. Proud 1,66 A. Měrný tepelný výkon 1,2 W/cm². Délka tělesa se závitem 85 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 0,3 m. Materiál nerezová ocel. Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.
Ve fotogalerii produktu najdete rozměry výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF41:
napětí - 24 V AC DC (0 až 27 V AC DC)
výkon - 40 W
proud - 1,66 A
tolerance - ± 10 %
závit - G 1/2 "
počet závitů - 14/"
stoupání závitu - 1,814 mm
měrný tepelný výkon - 1,2 W/cm²
ukončení - šestihranná hlavice (klíč č. 22)
přívodní kabel ukončený volným koncem - 0,3 m
kabel izolace - silikon
materiál - nerez (korozivzdorná ocel)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 000 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému, v jímce
délka celková - 93 mm
délka se závitem - 85 mm
délka bez závitu - 72 mm
topná část - ⌀ 12,5 mm
průrazné napětí - 1 500 V
krytí - IP67
celková váha - 130 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
