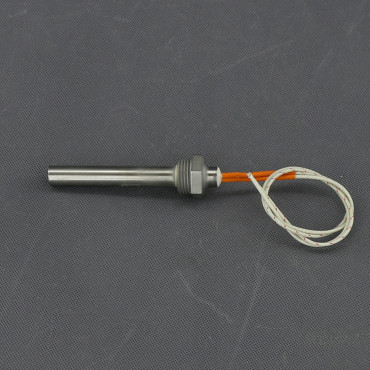

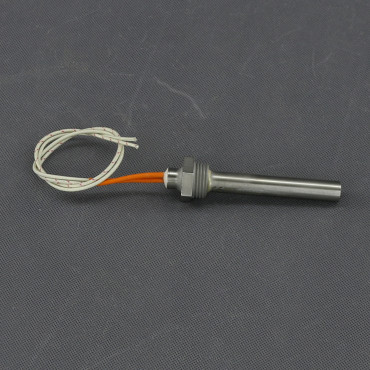

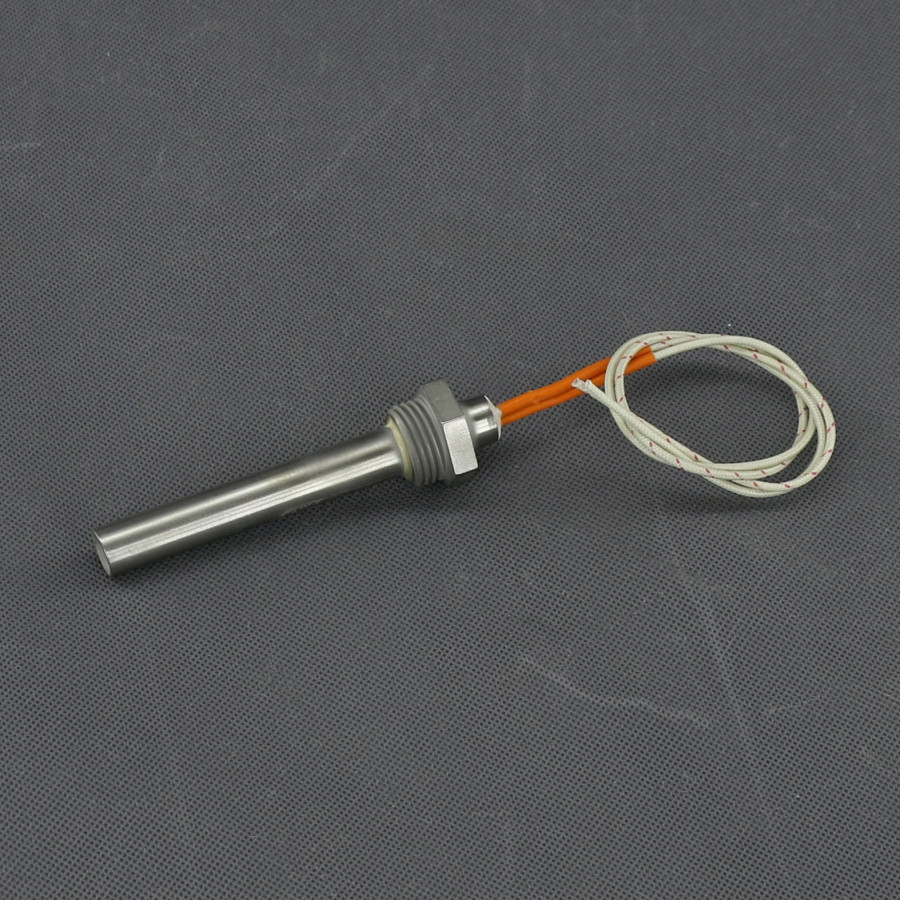

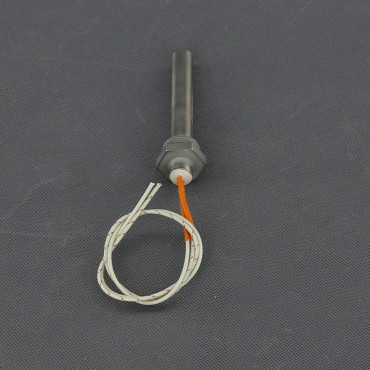

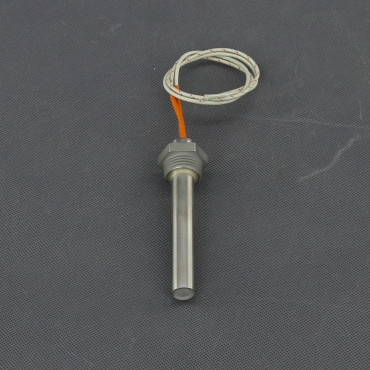

TF33 - topná patrona G 1/2", 24 V, 100 W, nerez, 85 mm

TF33, topná patrona G 1/2", 24 V, 100 W, nerez, 85 mm
Elektrická topná patrona z nerezu je určená pro udržování a temperování provozní teploty kapalin v zásobnících a nádržích. Umožňuje rovnoměrně rozvádět teplo po celé topné části a podporuje stabilní ohřev média. Lze využít v solárních systémech, bojlerech, průmyslových technologiích, lodích nebo karavanech.

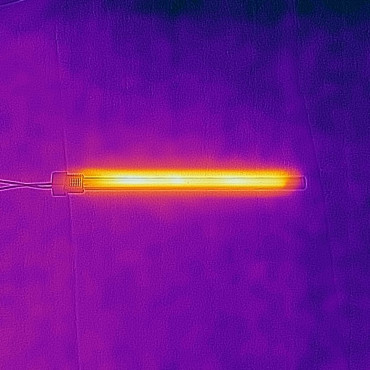

Montáž do otvoru s G 1/2 " závitem. Pracovní napětí 24 V AC DC (0 až 27 V AC DC). Výkon 100 W. Proud 4,16 A. Měrný tepelný výkon 3 W/cm². Délka tělesa se závitem 85 mm. Přívodní napájecí kabel ukončený volným koncem dlouhý 0,3 m. Materiál nerezová ocel. Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.
Ve fotogalerii produktu najdete rozměry výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF33:
napětí - 24 V AC DC (0 až 27 V AC DC)
výkon - 100 W
proud - 4,16 A
tolerance - ± 10 %
závit - G 1/2 "
počet závitů - 14/"
stoupání závitu - 1,814 mm
měrný tepelný výkon - 3 W/cm²
ukončení - šestihranná hlavice (klíč č. 24)
přívodní kabel ukončený volným koncem - 0,3 m
kabel izolace - silikon
materiál - nerez (korozivzdorná ocel)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 000 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému, v jímce
délka celková - 91 mm
délka se závitem - 85 mm
délka bez závitu - 72 mm
topná část - ⌀ 13,6 mm
průrazné napětí - 1 500 V
krytí - IP67
celková váha - 105 g
RoHS
