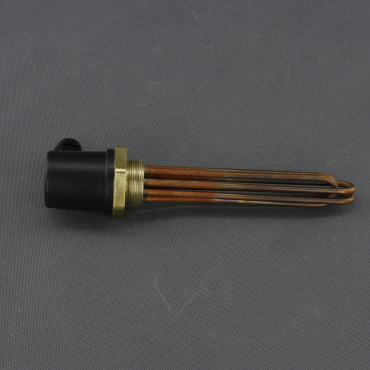

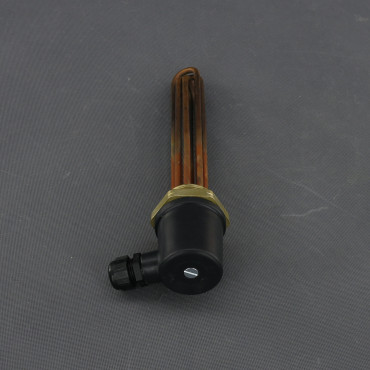

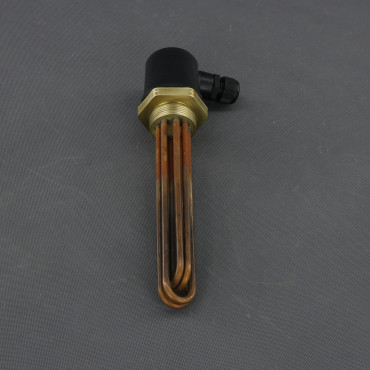

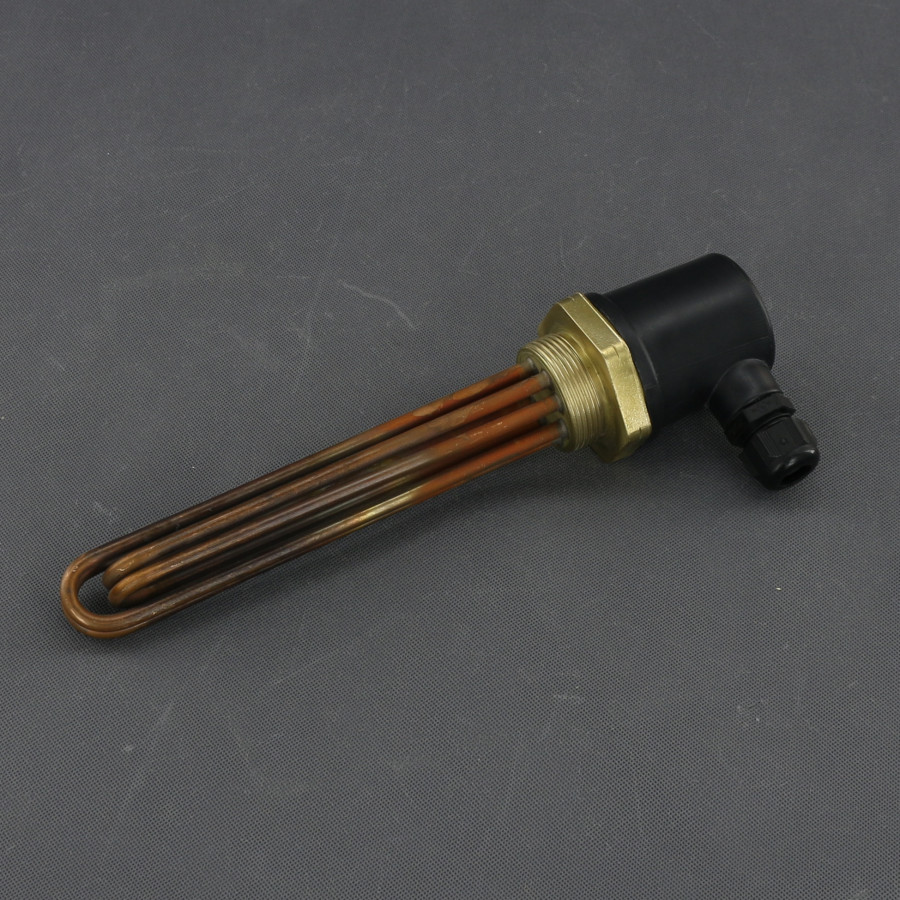

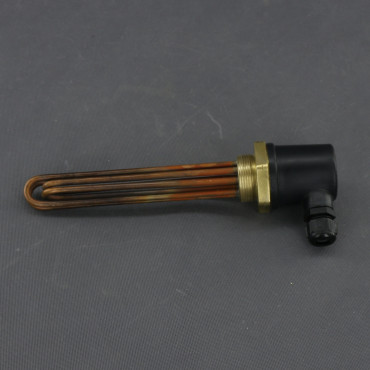

TF118 - topná patrona G 6/4", 35 V, 1080 W, délka 226 mm

TF118, topná patrona G 6/4", 35 V, 1080 W, délka 226 mm
Elektrická topná patrona se čtyřmi topnými větvemi je určená pro efektivní ohřev kapalin v technických a energetických aplikacích. Umožňuje měnit konfiguraci zapojení podle dostupného napájení a optimalizovat využití topného výkonu. Lze využít ve fotovoltaických systémech, zásobnících vody, akumulačních nádržích nebo průmyslových technologiích.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 35 V AC DC (0 až 40 V AC DC). Celkový výkon 1 080 W, skládá se ze 4 větví, každá větev výkon 270 W. Proud 30 A (4× 7,5 A). Měrný tepelný výkon 3,1 W/cm². Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

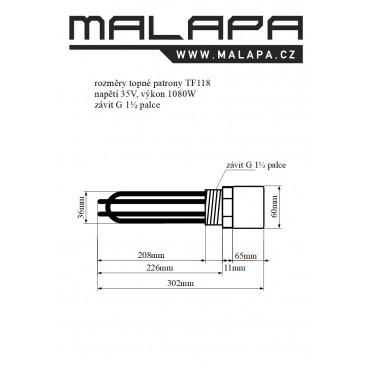

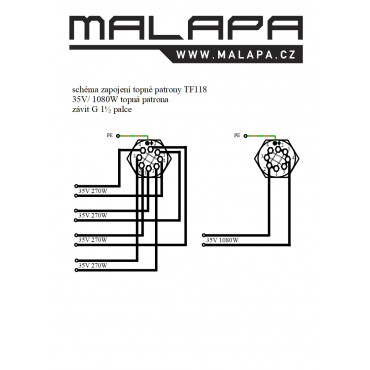

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.




Technické údaje TF118:
napětí - 35 V AC DC (0 až 40 V AC DC)
výkon - 1 080 W (4× 270 W)
proud - 30 A (4× 7,5 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 3,1 W/cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 302 mm (bez průchodky)
délka se závitem - 226 mm
délka bez závitu - 208 mm
topná část - ⌀ 36 mm
krytka - ⌀ 58 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 670 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
