Topné závitové těleso pro ohřev kapalin. Cu, 40 V napětí, 2 000 W (4× 500 W) výkon, G 6/4 " (G 1 1/2 ") závit, 226 mm délka. Připojení šroubové.

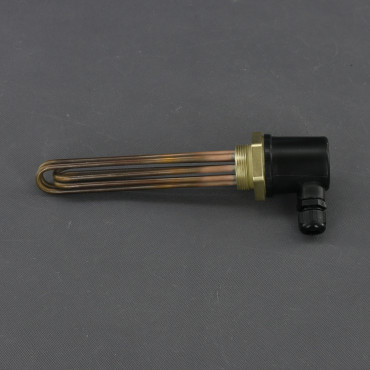

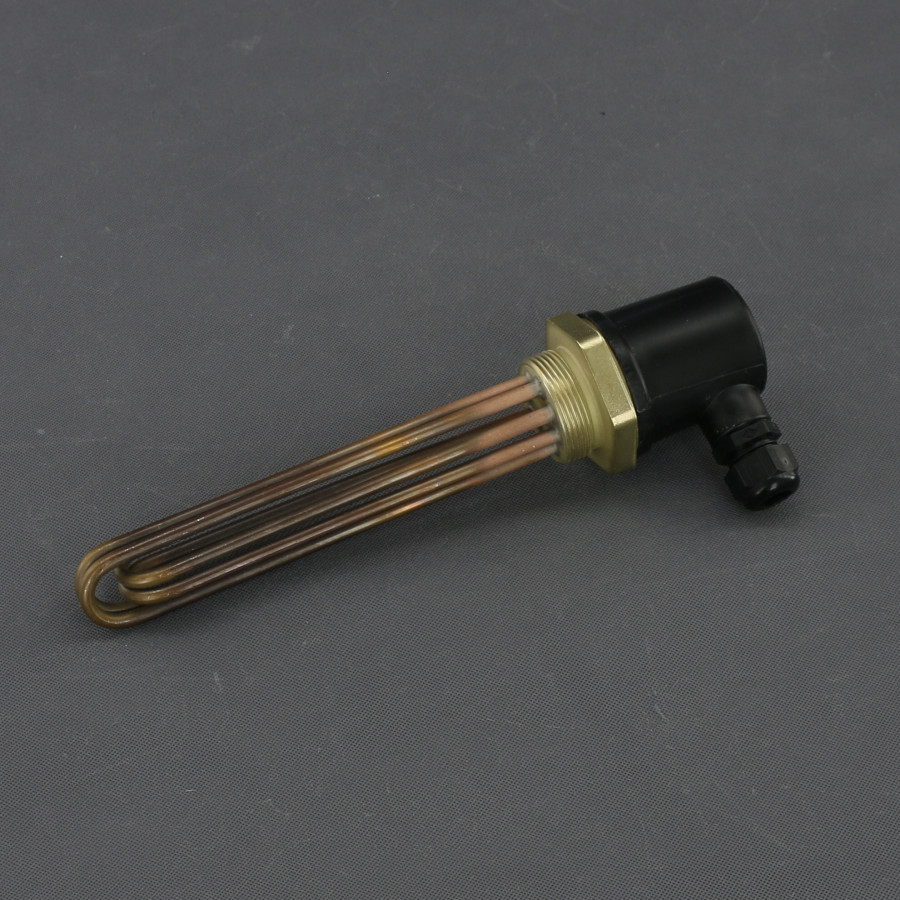

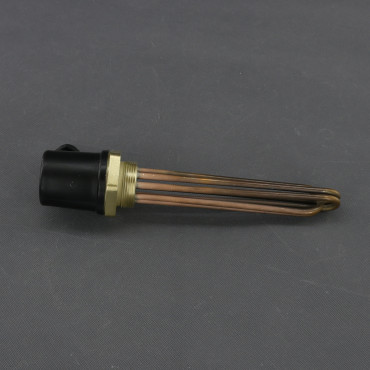

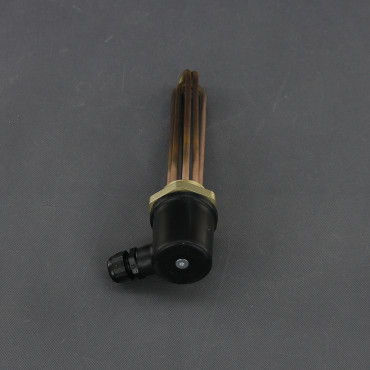

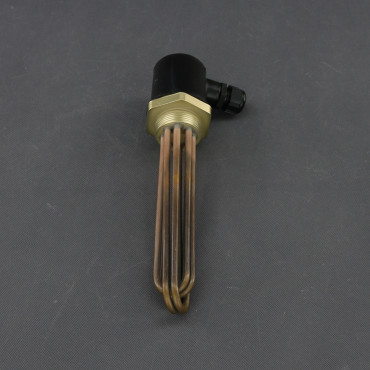

TF132, topná patrona G 6/4", 40 V, 2000 W, délka 226 mm
Víceokruhová topná patrona z mědi je určená pro spolehlivé zahřívání vody a dalších provozních kapalin. Umožňuje přizpůsobit elektrické zapojení parametrům napájecí soustavy a zajistit účinný přenos tepla do média. Lze využít ve fotovoltaických aplikacích, akumulačních nádržích, technologických zásobnících nebo průmyslových systémech.
Montáž do otvoru s G 6/4 " (G 1 1/2 ") závitem. Pracovní napětí 40 V AC DC (0 až 46 V AC DC). Celkový výkon 2 000 W, skládá se ze 4 větví, každá větev výkon 500 W. Proud 50 A (4× 12,5 A). Měrný tepelný výkon 5,8 W/cm². Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu). Topný element ze slitiny odporového polovodiče. Topné články je možné mezi sebou sériově nebo paralelně zapojit. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

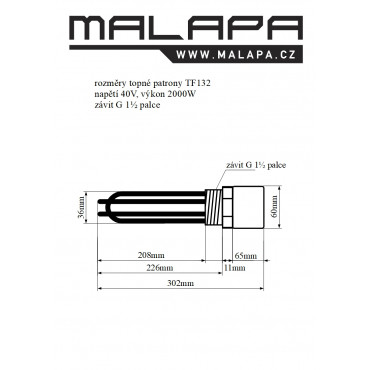

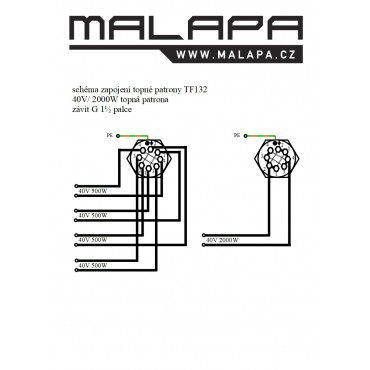

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulku ohřevu vody (kapaliny).
Na přání lze dodat i jiné varianty, například na jiné napětí nebo výkon.
Technické údaje TF132:
napětí - 40 V AC DC (0 až 46 V AC DC)
výkon - 2 000 W (4× 500 W)
proud - 50 A (4× 12,5 A)
tolerance - ± 10 %
závit - G 6/4 " (G 1 1/2 ")
počet závitů - 11/"
stoupání závitu - 2,309 mm
měrný tepelný výkon - 5,8 W/cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu)
topný element - slitina nikl (Ni), chrom (Cr)
pracovní teplota - -40 až +200 °C
teplota krátkodobě - +1 200 °C
provozní tlak - 10 bar
prostředí - stojaté, nucené proudění systému
délka celková - 302 mm (bez průchodky)
délka se závitem - 226 mm
délka bez závitu - 208 mm
topná část - ⌀ 36 mm
krytka - ⌀ 58 mm, délka 65 mm
krytí - IP54 (s krytkou)
celková váha - 670 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
