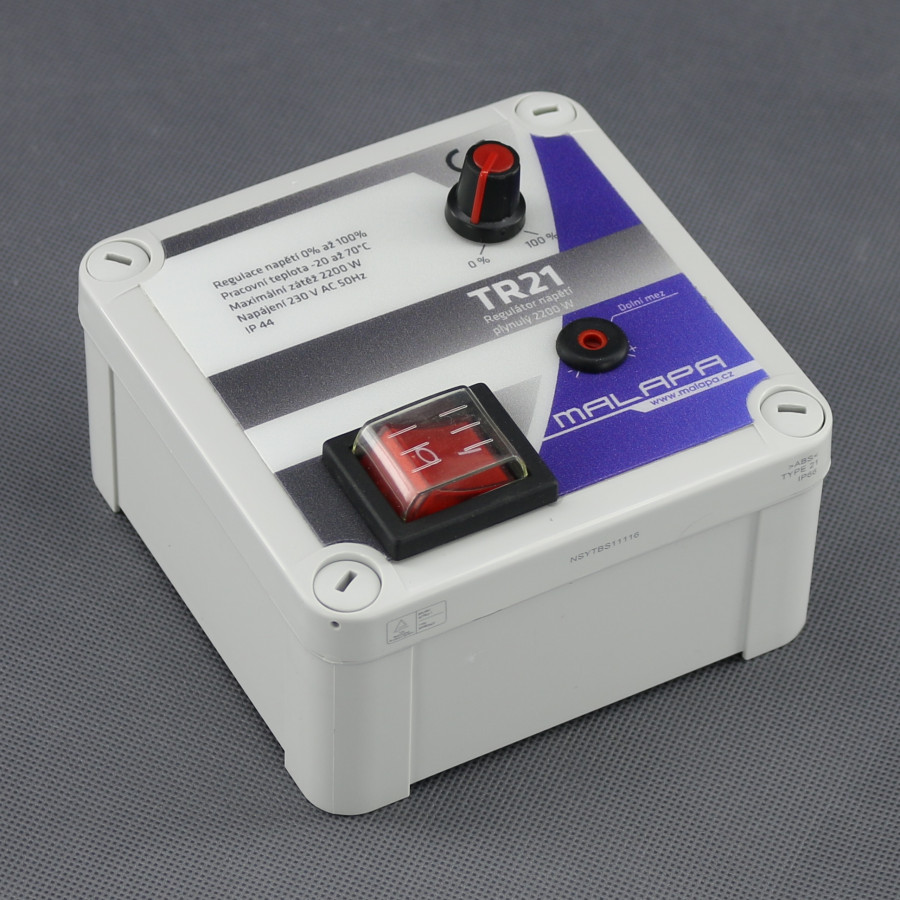

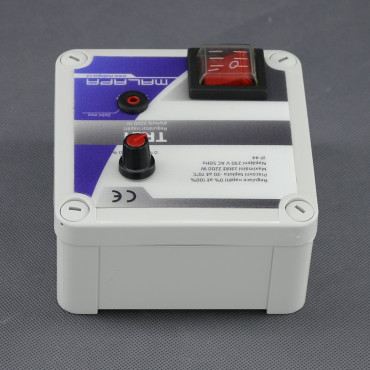

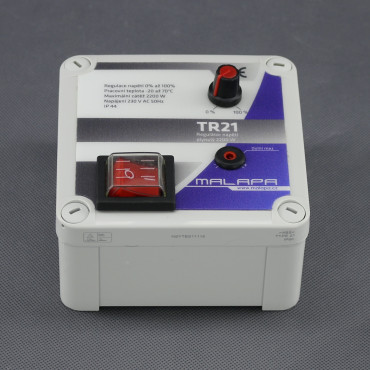

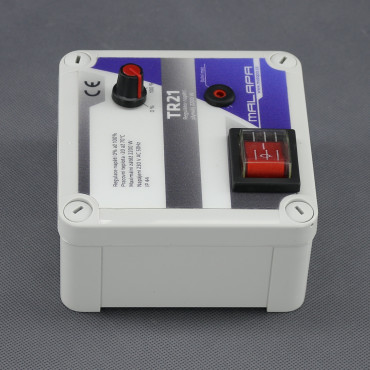

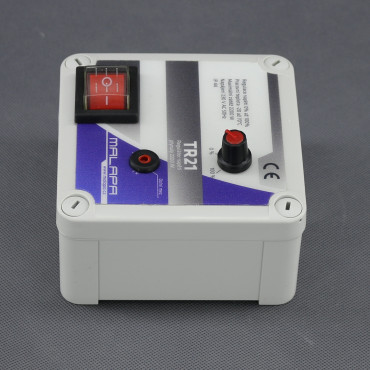

TR21, regulátor napětí 230 V, 2200 W, triakový, pod omítku a plochu
Vestavný triakový regulátor napětí je určený pro plynulé řízení výkonu odporových zařízení a otáček střídavých elektromotorů v pevné elektroinstalaci. Umožňuje nastavit požadovanou úroveň výkonu i minimální hranici regulace a instalovat ovládací prvek na plochu nebo pod omítku se svorkovnicovým připojením. Lze využít pro ventilátory, elektrické topení, infrazářiče, žárovkové osvětlení a další regulovatelné spotřebiče v obytných, komerčních a technických objektech.
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat hlavním otočným knoflíkem, druhý menší knoflík slouží k nastavení minima, umožňuje pevně nastavit dolní mez otáček/výkonu, to je užitečné, pokud např. ventilátor není vidět nebo slyšet. Takto nastavené otáčky už hlavnímu regulátoru nedovolí snížit otáčky pod tuto mez. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 2 200 W (9,5 A). Hlavní vypínač s LED indikací. Připojení do svorkovnice. Montáž na plochu, pod omítku. Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.

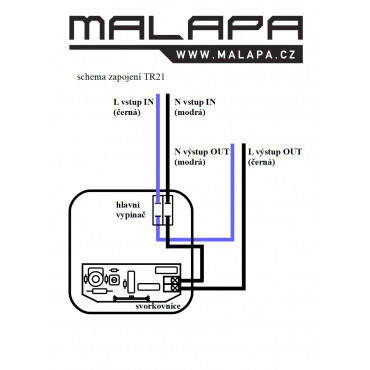

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Technické údaje TR21:
napětí - 230 V AC 50 Hz
zátěž - až 2 200 W (9,5 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
vypínač hlavní - s LED indikací
chlazení - pasivní
připojení - svorkovnice
vstupy, výstupy - průchodky
montáž - pod omítku, na plochu
celková váha - 180 g
rozměry - délka 115 mm, šířka 115 mm, výška 75 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP44
materiál - ABS
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
