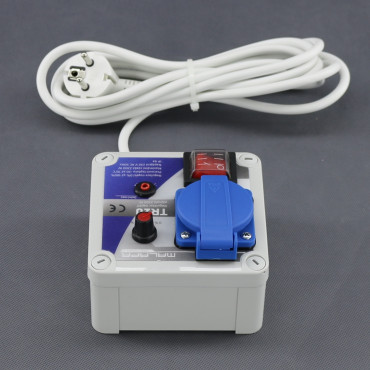

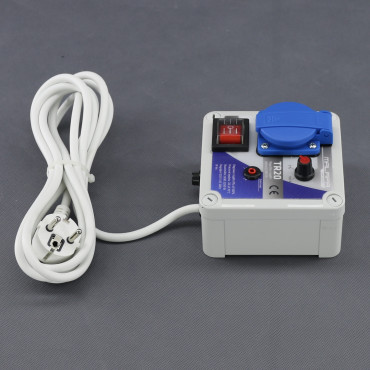

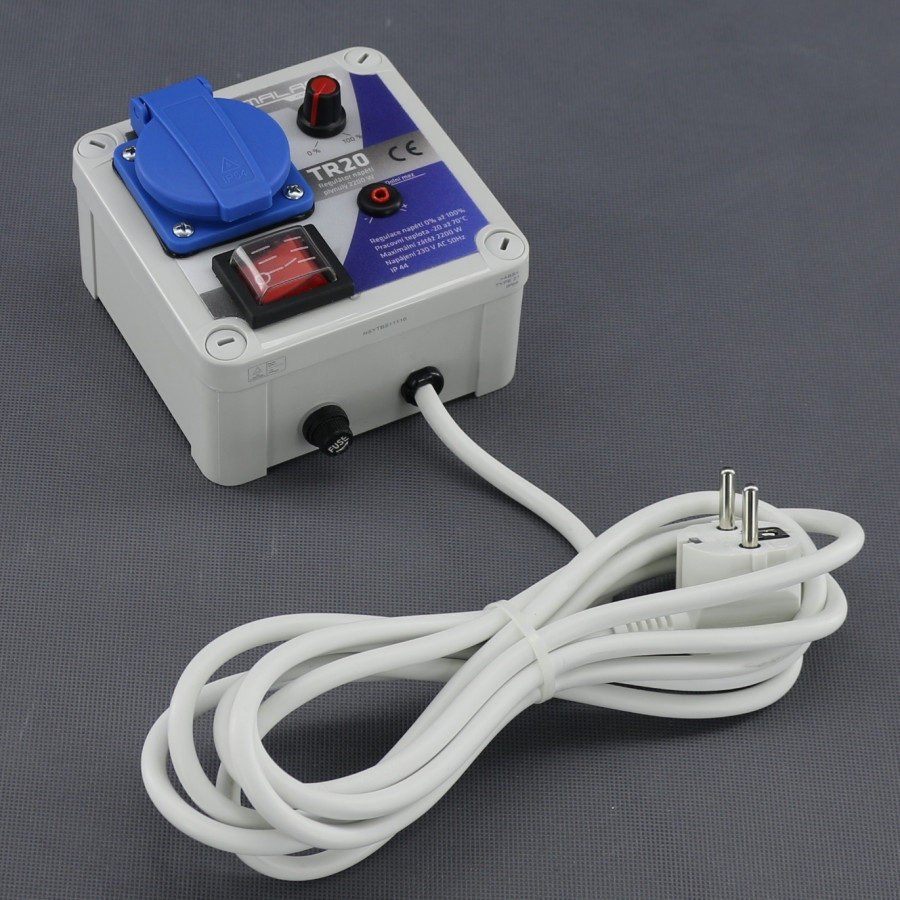

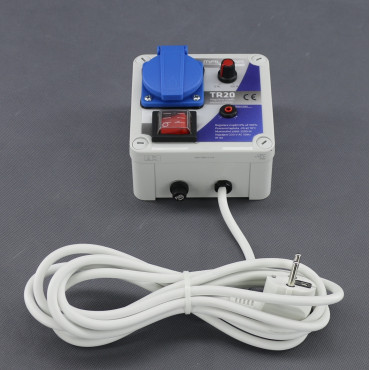

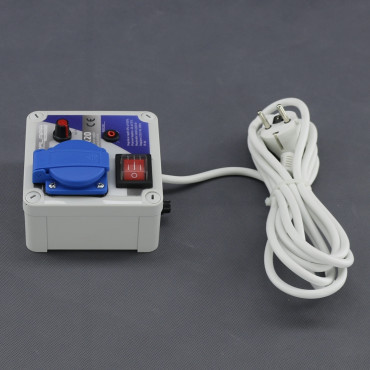

TR20, regulátor napětí 230 V, 2200 W, triakový, na plochu
Výkonový triakový regulátor napětí je určený pro plynulé řízení otáček kompatibilních střídavých motorů a regulaci výkonu odporových elektrických spotřebičů. Umožňuje nastavovat požadovaný výkon hlavním otočným ovladačem, určit minimální hranici regulace a připojit spotřebič prostřednictvím integrovaného zásuvkového výstupu. Lze využít pro ventilátory, elektrická topidla, topná tělesa, infrazářiče, žárovky a sušicí technologie v dílnách, provozovnách, laboratořích a průmyslových aplikacích.
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat hlavním otočným knoflíkem, druhý menší knoflík slouží k nastavení minima, umožňuje pevně nastavit dolní mez otáček/výkonu, to je užitečné, pokud např. ventilátor není vidět nebo slyšet. Takto nastavené otáčky už hlavnímu regulátoru nedovolí snížit otáčky pod tuto mez. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 2 200 W (9,5 A). Hlavní vypínač s LED indikací. Celé zařízení je chráněno pojistkou. Okamžitá instalace, jednoduše se zapojí mezi elektrickou zásuvku a spotřebič. Přívodní napájecí kabel ukončený vidlicí dlouhý 3 m. Pro připojení spotřebiče slouží zásuvka. Montáž na plochu, stěnu (závěsné úchyty). Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.
Technické údaje TR20:
napětí - 230 V AC 50 Hz
zátěž - až 2 200 W (9,5 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
vypínač hlavní - s LED indikací
chlazení - pasivní
přívodní kabel ukončený vidlicí - 3 m
jištěno pojistkou - 10 A

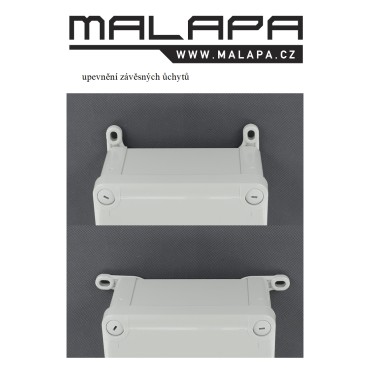

montáž - na plochu, stěnu (úchyty)
celková váha - 603 g
rozměry - délka 115 mm, šířka 115 mm, výška 78 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP44
materiál - ABS
RoHS
