ZZ59, záložní zdroj 230 V, 1400 W pro aku 24 V + solar, AVR
Výkonný záložní zdroj se sinusovým měničem napětí a MPPT regulátorem a automatickou regulací výstupního napětí (AVR) je určený pro nepřetržité napájení elektrických zařízení z distribuční sítě, akumulátoru nebo fotovoltaických panelů. Umožňuje inteligentní řízení toků energie, rychlé automatické přepnutí při výpadku proudu, nabíjení akumulátoru s vysokou účinností a dodává stabilní čisté sinusové napětí pro citlivé spotřebiče. Lze využít pro zálohování kotle, zálohování čerpadla, zálohování serveru, fotovoltaické elektrárny, rodinné domy, firemní provozy i náročnější energetické aplikace.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Měnič napětí vyrobí z napětí akumulátoru napětí pro spotřebiče 230 V AC. Výstupní napětí 230 V AC. Zátěž (spotřebič) až 1 400 W s krátkým přetížením 1 680 W (20 %). Konstrukce přístroje vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u vás doma. Zvládá jak indukční, tak odporové zátěže.Rychlost provozu z akumulátoru až 6 ms. Nabíječku lze provozovat i samostatně.

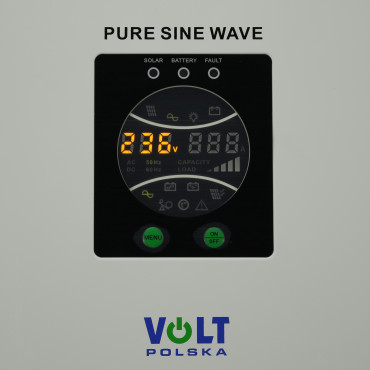

Přehledný grafický displej s podsvícením. Hlavní vypínač (tlačítko). 1× ovládací tlačítko. Akustická, světelná indikace (3× LED dioda). Vnitřní ochrany (podpětí, přetížení, přepólování).
Ze sítě napájená elektronická pulzní PWM nabíječka. Proud až 20 A. Napětí systému 12 V DC.
Vstup solární panely napětí 25 až 100 V DC. Proud až 40 A. Elektronická pulzní MPPT nabíječka.
Přepínač prioritního nabíjení akumulátoru, z elektrické sítě nebo solárních panelů.
Navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelovým elektrolytem (VRLA, GEL, AGM).
Přívodní napájecí kabel ukončený vidlicí dlouhý 0,75 m. Kabel k akumulátoru ukončený oky dlouhý 0,75 m. Pro připojení spotřebiče 2× zásuvka. Solární panely připojení do svorkovnice. Nucené chlazení ventilátorem. Montáž na plochu, stěnu.
Myslete prosím, že spotřebiče s indukční zátěží (motory, spínané zdroje, výbojky...) vyžadují při startu krátkou dobu více proudu (2× až 10×) než klasická odporová zátěž stejného příkonu (např. žárovka, přímotop).

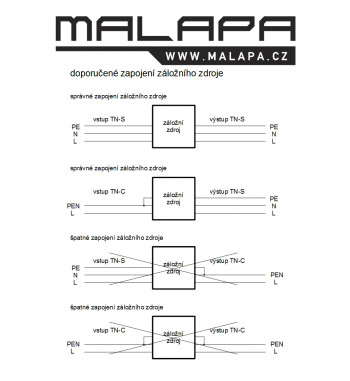

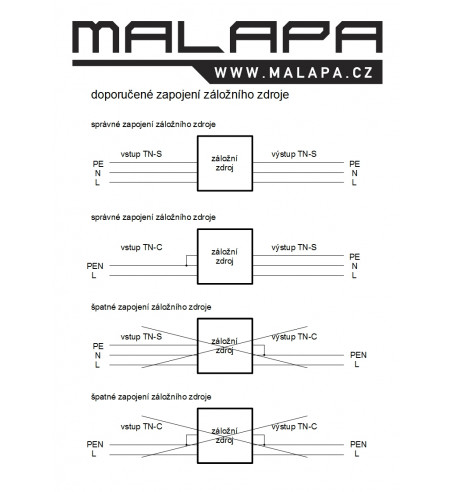

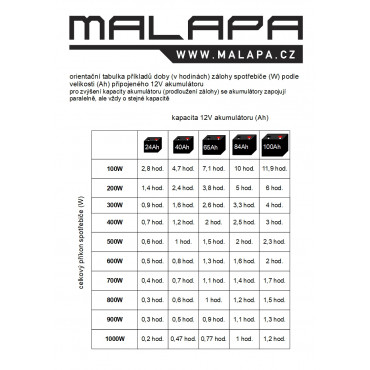

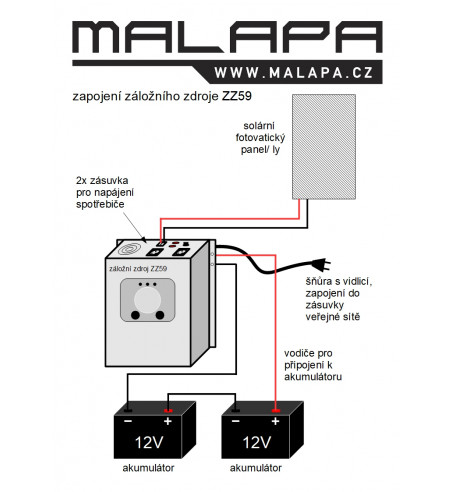

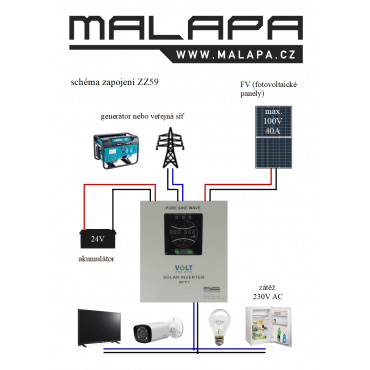

Ve fotogalerii produktu najdete rozměry, schéma zapojení, tabulku doby zálohy výrobku.
Technické údaje ZZ59:
označení výrobce - sinusPRO 2000 S 24V
provoz - Off-line (VFD)
napětí akumulátoru - 24 V DC
napětí sít - 230 V AC (140 až 275 V AC)
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 230 V AC, ± 3 %
výstupní frekvence - 50 Hz, ± 0,3 Hz
výstupní zátěž - až 1 400 W (6 A)
výstupní zátěž krátkodobě - 20 %, 1 680 W (7,3 A)
výstupní zdánlivý výkon - 2 000 VA
výstupní napětí druh - čistá sinusovka
rychlost přepojení - až 6 ms
AVR - automatická regulace výstupního napětí
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 45 W
vypínač hlavní - s LED indikací
tlačítko - měnič s LED indikací (3 s držet pro zapnutí/vypnutí)
prioritní nabíjení (AC/SOLAR) - AC (ze sítě 230 V), SOLAR (ze solárních panelů)
displej - LCD grafický barevný s podsvícením
indikace světelná - 3× LED dioda
indikace akustická - ano
jistič - 50 A ochrana napětí sol. panelu
ochrana - přepětí, podpětí, přetížen
odpojení výstup (zátěž) - 20,5 V DC, ± 0,6 V DC
připojení výstup (zátěž) - 21,8 V DC, ± 0,6 V DC
chlazení - nucené
účinnost - 80 %
vstup pro solární panely - svorkovnice
výstup 230 V - 2× zásuvka
přívodní kabel ukončený vidlicí - 0,75 m
kabel ukončený oky - 0,75 m
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní MPPT
vstupní napětí ze solárních fotovoltaických panelů - 25 až 100 V DC
vstupní proud ze solárních fotovoltaických panelů - až 40 A
nabíječka (230 V AC):
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 27,6 V DC, ± 0,5 V
proud - až 20 A
akumulátor:
napětí systému - 24 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)

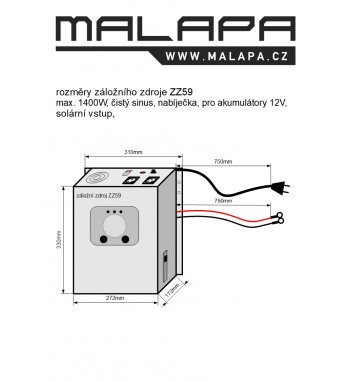

rozměry - délka 310 mm, šířka 172 mm, výška 330 mm
montáž - na plochu, stěnu
materiál pro upevnění - ano
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 14 500 g
krytí - IP20
materiál - kov
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
